Neue Kasseler Agentur für Arbeit setzt auf modernes Entwässerungskonzept:
Funke lässt keinen im Regen stehen
Ein vorausschauendes Entwässerungskonzept bildete einen wichtigen Baustein bei den Planungen zum Bau der neuen Agentur für Arbeit in der Lewinskistraße in Kassel. Um den bestehenden Regenwassersammler zu entlasten, ließ der Bielefelder Immobilienentwickler und Bauherr Mark Straßberger einen Drosselschacht sowie sechs KS-Bluebox®-Elemente von der Funke Kunststoffe GmbH einbauen. Diese Variante des D-Raintank 3000®-Systems eignet sich – etwa mit Blick auf eine spätere Entnahme und Nutzung – für eine dauerhafte Speicherung, aber auch für eine zeitweise Retention und gedrosselte Ableitung von Niederschlägen. Die in Kassel von der Wimmelbücker Tiefbau GmbH & Co. KG eingebauten Elemente haben ein Fassungsvermögen von jeweils rund 50.000 l.
Insbesondere vor dem Hintergrund zunehmend auftretender Starkregenereignisse spielte bei den Bauplanungen ein nachhaltiges Regenwassermanagement eine bedeutende Rolle. Denn große Niederschlagsmengen, die in kurzer Zeit anfallen, führen vielerorts zu einer Überlastung der Entwässerungssysteme. Damit genau das im Umfeld des Neubaus der Agentur für Arbeit in Kassel nicht passiert erarbeitete der Planer und Architekt Dirk Lechthoff im engen Austausch mit Funke ein Konzept für ein gedrosseltes Einleiten in den Sammler, welches den Bauherrn überzeugte: Zum Einsatz kamen ein Funke Drosselschacht sowie sechs KS-Bluebox®-Elemente.
Hohes Fassungsvolumen

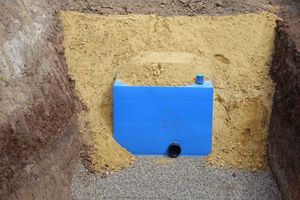

KS-Bluebox® besteht aus werkseitig kunststoffummantelten D-Raintank3000®-Elementen und eignet sich hervorragend für eine Rückhaltung von Regenwasser, wie Funke-Fachberater Dipl.-Ing. Martin Ritting bestätigt: „Die Elemente gibt es in unterschiedlichen Größen. Hier wurden mit jeweils 12 m Länge, 2,40 m Breite und 1,80 m Höhe die größten Standardboxen bestellt. Jede besitzt ein Fassungsvolumen von rund 50.000 Litern.“ Dabei können beliebig viele Boxen miteinander verbunden werden – auch das ist ein großer Vorteil des Produkts: So ist für eine zuverlässige Rückhaltung großer Niederschlagsmengen bestens gesorgt. „Unbedingt erforderlich bei ihrer Nutzung ist eine Entlüftungsmöglichkeit, die werkseitig montiert ist und mit HS®-Rohren DN/OD 160 vor Ort verlängert werden kann“, auch darauf weist Ritting hin. Je nach Belastung stehen als Entlüftungsmöglichkeit verschiedene Abdeckungen zur Verfügung. Die Stabilität der KS-Bluebox® entspricht der des D-Raintank 3000®: Bei einer Überdeckung von 40 cm Höhe ist eine PKW-Befahrung möglich.
Unkompliziertes Handling

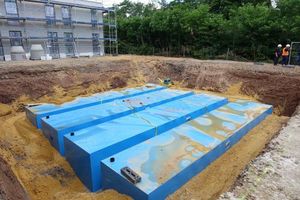

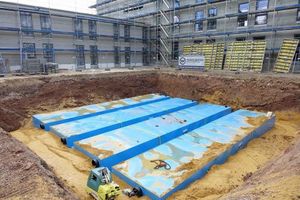

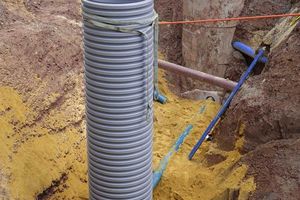

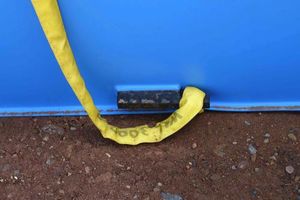

Auf dem Baugelände in Kassel wurden an zwei Einbaustellen vier beziehungsweise zwei KS-Bluebox®-Elemente auf eine Kiesschicht bzw. Ausgleichsschicht gesetzt und per Laser ausgerichtet. „Die Boxen werden mit integrierten Halterungen für die mitgelieferten Hebegurte ausgestattet. Auch der Drosselschacht kann auf Wunsch mit einem Umreifungshebegurt geliefert werden. Das erleichtert das Abladen vor Ort und die Montage ungemein“, sagt Projektleiter Marco Blix, Wimmelbücker Tiefbau GmbH & Co. KG. Polier Oliver Meier fügt hinzu: „Das Schachtrohr kann bei Bedarf auf der Baustelle in 10 cm-Schritten ohne Probleme abgelängt werden. Eine mitgelieferte begehbare Schutzplatte aus Holz ist während der Bauphase etwa als Absturzsicherung ebenfalls äußerst praktisch.“
Bei Starkregen nehmen die KS-Bluebox®-Elemente das nicht versickerte Wasser auf und leiten es über Kanalrohre in einen Betonschacht. Von hier aus gelangt es in den Funke Drosselschacht, der das Wasser sukzessive in den Sammler entlässt. „Der Schacht hat eine sogenannte dynamische Drosselung (Wirbeldrossel) mit innenliegendem Notüberlauf“, erläutert Planer Arved Langewitz, AD. engineering GmbH, und Vertretung von Wimmelbücker, der die Umsetzung optimiert hat. Der innenliegende Notüberlauf verhindert ein Versagen des Systems. Auch an möglicherweise im Wasser mitgeführte Teilchen, wie z.B. Blätter, ist gedacht: Unterhalb des Zulaufs und des Dosierelements befindet sich ein Absetzraum, der bei Bedarf ganz einfach gereinigt werden kann.
