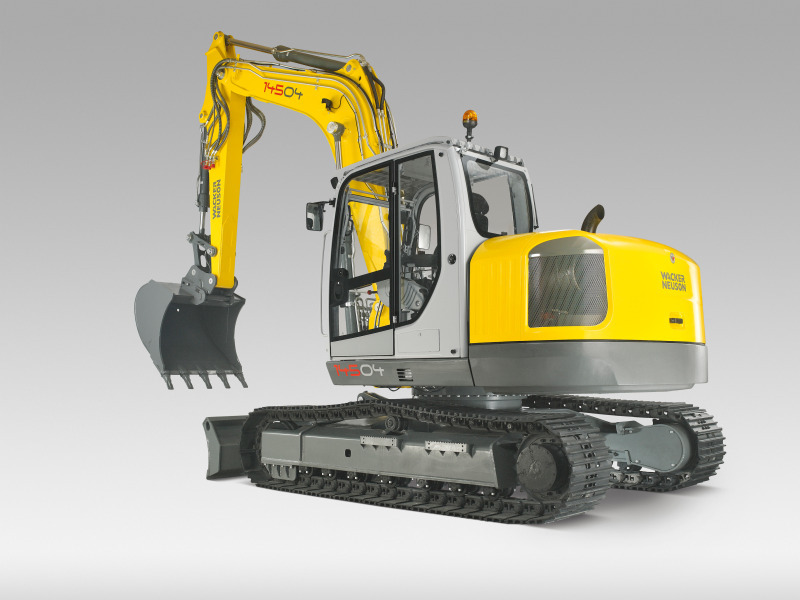

14504: Eine neue Dimension kompakter Kettenbagger

Bewährtes trifft auf Neues
Vom „kleinen Bruder“ lernen, heißt nicht zwangsläufig auf dem gleichen Entwicklungsstand stehen zu bleiben. Der 14504 , die Obergrenze in der Kompaktbaggerklasse, bringt zwei wesentliche Attribute der schon bekannten Maschinen bis 12 t mit – die einfache Steuerung und Wendigkeit. Die Arbeitshydraulik ist auf feinfühliges Bewegen der Maschine ausgelegt und erhält dabei die Unterstützung der Tandem-Doppelverstellpumpe mit der Negative Control Regelung. Da die Pumpen nur die tatsächlich benötigte Ölmenge liefern, kommt es zu sehr geringen Verlustleistungen, was sich positiv auf die Wirtschaftlichkeit auswirkt. Die Hydraulik zeigt ein spontanes Ansprechverhalten, welches zum Beispiel beim Löffelentleeren wichtig ist.  Die Summierungsfunktionen für Hubarm- und Löffelstielzylinder sorgen für schnellere Arbeitsbewegungen und erhöhen somit die Effizienz der Maschine.

Kompaktes Kraftpaket
Auf nur 2,79 m Höhe und 2,49 m Breite verteilen sich beim 14504 die rund 15 t Betriebsgewicht und deuten schon dabei die kompakte Grundkonzeption des Baggers an. Die geringe Bauhöhe für einen Bagger in dieser Gewichtsklassse begründet sich auf einem ausgefeilten Konstruktionskonzept. Ein Baustein in der Umsetzung ist die Positionierung der Antriebseinheit im Heck der Maschine. Dies führt einerseits zu einer Optimierung der Gewichtsverteilung und andererseits zu einem geringen Lärmpegel im Frontbereich und seitlich der Maschine. Ein weiterer Baustein ist die Positionierung der Hydraulikhauptkomponenten und des Schwenkzylinders neben der Kabine. Diese wirkt sich direkt auf die Bauhöhe aus und bietet darüber hinaus eine sehr gute Zugänglichkeit zu verschiedenen Wartungspunkten. Das Armsystem mit den zwei seitlich angeordneten Zylindern sowie die Schwenkkonsole sorgen zudem für einen geringen Frontschwenkradius und gewährleisten eine, im Vergleich zu Geräten mit fixem Ausleger, ausgezeichnete Beweglichkeit auf sehr engem Raum. Seine sehr gute Standsicherheit, die er durch die konventionelle Bauweise, das heißt mit einem Hecküberstand von 770 mm erhält, ermöglicht eine Kipplast von fast 1600 kg auf 7m Reichweite (gemessen 90º quer zu Fahrtrichtung) und eine Grabtiefe von bis zu 5500 mm.

Herzstück und somit die Grundlage für die Kraftentwicklung ist ein Deutz Turbodieselmotor mit 74,9 kW (101,9 PS). Dieser Dieselmotor entwickelt trotz einer geringen Nenndrehzahl von 2000 U/min über den gesamten Leistungsbereich zuverlässig eine beeindruckende Kraft. Doch viel Kraft ist heutzutage nicht mehr gleichbedeutend mit einem hohen Kraftstoffverbrauch. In Kombination mit der Fördermengenreduzierung sowie der optionalen Pumpenleistungseinstellung für die Zusatzhydraulik ergibt sich ein messbares Einsparpotential. Grundsätzlich kann der Fahrer zwischen einer maximalen und einer reduzierten Pumpenfördermenge wählen. Die Förderleistung wird damit von 126 l/min auf ca. 95 l/min reduziert, was gleichermaßen die Arbeitsgeschwindigkeit im Maximalbereich verringert. Langsame Arbeitsbewegungen können nun mit dem vollen Weg am Joystick durchgeführt werden. Mit einem zusätzlichen 3-Stufen-Kippschalter reguliert der Fahrer individuell und einfach die Pumpenleistung und somit den Treibstoffverbrauch. Je nach Anforderung stehen drei verschiedene Einstellungen zur Auswahl. HIGH bietet eine maximale Pumpenleistung von 100 %, z.B. bei Umschlagarbeiten, die schnelle, kraftvolle Arbeitsspiele erfordern. ECO erlaubt das ökonomisches Arbeiten mit 75 % Leistung überall dort, wo keine volle Maschinenleistung benötigt wird und LO ein langsames sowie feinfühliges Arbeiten.
