Abbruchbagger DX235DM
Neues modulares Auslegerkonzept
Doosan hat das erste Modell der neuen Abbruchbagger mit hoher Reichweite, den DX235DM, auf den Markt gebracht. Das Sortiment umfasst zwei weitere Modelle – DX380DM und DX530DM, die noch in diesem Jahr folgen werden.
Der DX235DM umfasst alle charakteristischen Designmerkmale der neuen Baureihe, darunter eine kippbare Kabine mit guter Rundumsicht, die sich besonders für Abbrucheinsätze mit großer Reichweite eignet und einen Kippwinkel von 30 Grad bietet. Er DX235DM setzt, wie alle neuen Abbruchbaggermodelle mit hoher Reichweite, ein neues modulares Auslegerkonzept in Kombination mit einem hydraulischen Verriegelungsmechanismus ein. So profitiert der Kunde von einer flexiblen Komplettlösung: einer Maschine, die sich neben alltäglichen Arbeiten auf der Baustelle auch für Abbrucharbeiten einsetzen lässt.
Die innovative Konstruktion stellt sicher, dass das Wechseln zwischen Abbruch- und Erdbewegungsausleger einfach vonstatten geht, sodass im gleichen Projekt verschiedene Arbeiten durchgeführt werden können. Ein spezieller Bock ist zum leichteren Auslegerwechsel vorgesehen, der mit hydraulischen und mechanischen Schnellwechslern erfolgt. Zum Abschluss des Vorgangs werden Verriegelungsbolzen mit Zylindern in Position gebracht.
Mehrere Ausleger erhöhen die Flexibilität
Die Konstruktion für mehrere Ausleger ermöglicht auch die Montage des Erdbewegungsauslegers auf zwei verschiedene Arten, was für die gleiche Basismaschine zusammen mit dem Abbruchausleger noch mehr Flexibilität und insgesamt drei verschiedene Konfigurationen bietet.
Der 18 Meter lange Abbruchausleger des DX235DM ermöglicht einen beeindruckenden Arbeitsbereich und die Ausführung von Arbeiten mit einem Abbruchanbaugerät in bis zu maximal 16 Meter Höhe. Das empfohlene maximale Gesamtgewicht für Anbaugerät und Schnellwechsler in diesem Modus beträgt 2,1 Tonnen. Mit Aushubausleger in gerader Konfiguration kann der DX235DM bis neun Meter Maximalhöhe arbeiten. Hier beträgt das empfohlene Maximalgewicht für Anbaugerät und Schnellwechsler 3,3 Tonnen.
Beim Arbeiten mit dem Aushubausleger in der alternativen gewinkelten Konfiguration kann der DX235DM mit einem Anbaugerät bis acht Meter Maximalhöhe arbeiten. In diesem Modus beträgt das empfohlene Maximalgewicht für Anbaugerät und Schnellwechsler ebenfalls 3,3 Tonnen.

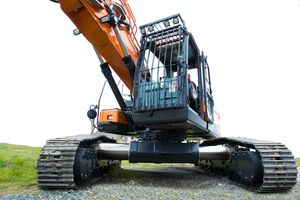

Hydraulisch verstellbarer Unterwagen
Der DX235DM verfügt über einen hydraulisch verstellbaren Unterwagen, der sich zum Gewährleisten optimaler Standfestigkeit bei Arbeiten an Abbruchstellen auf bis zu 3,74 Meter Maximalbreite ausfahren lässt. Der Unterwagen kann hydraulisch bis auf 2,54 Meter Breite eingefahren werden, ideal für den Maschinentransport. Der Mechanismus verfügt über eine dauergeschmierte Innenzylinderkonstruktion, die Widerstände während der Bewegung minimiert und Schäden an Bauteilen verhindert.
Technische Kurzübersicht
Betriebsgewicht: 28,7 Tonnen
Maximales Arbeitsgerätegewicht: 2,1 Tonnen
Maximale Grabreichweite (Aushubausleger): 9.465 Millimeter
Maximale Grabtiefe (Aushubausleger): 6.080 Millimeter
Maximale Grabhöhe (Aushubausleger): 9.450 Millimeter
Ausbrechkraft am Löffel (ISO): 16,5 Tonnen
Ausbrechkraft am Löffelstiel (ISO): 12,6 Tonnen
Motor (SAE J1995, netto): 124 kW bei 1800 U/min
Doosan Infracore Europe
www.eu.doosanequipment.com
