Anlage für neue Dimensionen

Erweiterte SediPipe-Familie zur Niederschlagswasserbehandlung

SediPipe 800 eignet sich für große bis sehr große Einzugsgebiete und kommt ohne separaten Start- und Zielschacht aus.

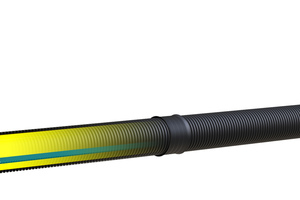

Hohe Reinigungsleistung auch für sehr große angeschlossene Flächen gewährleistet die bewährte Strömungstrenner-Technologie.

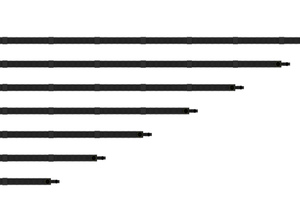

Mit den sechs Meter langen Sedimentationsrohren lassen sich Strecken von 12 bis 48 Metern realisieren. Auch eine Nachrüstung von bestehenden Regenwasserkanälen ist möglich.

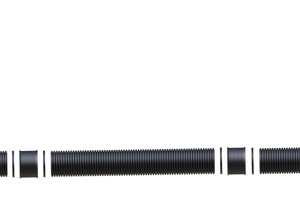

Die wenigen Einzelkomponenten der Anlage sparen sowohl im Lager als auch auf der Baustelle Platz. Gleichzeitig vereinfachen sie das Handling.

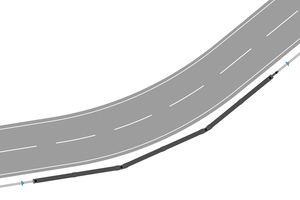

Durch den Einsatz von Abwinklungen kann die Linienführung den örtlichen Gegebenheiten angepasst werden.

Die Anlage mit Baulängen bis zu 48 Metern und nachgewiesen hoher Reinigungsleistung ist mit Sedimentationsrohren in DN 800 mit bewährter Strömungstrenner-Technologie ausgestattet.

Die Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. (DWA) hat die allgemein anerkannten Regeln der Technik in der Niederschlagswasserbehandlung neu definiert und damit die aktuell bestmögliche Technologie zur Regenwasserreinigung festgelegt. Gemäß der Richtlinie DWA-A 102-2/BWK-A 3 erfüllen die SediPipe-Anlagen die höheren Leistungsanforderungen. Dies bestätigt ein fachlich anerkanntes Nachweisverfahren der Reinigungsleistung, das sogenannte Verweilzeitverfahren, das Fränkische speziell für seine Anlagen entwickelt hat.

Größere Anlage entspricht neuem Regelwerk

Mit SediPipe 800 erweitert das fränkische Unternehmen seine Anlagenfamilie zur Niederschlagswasserbehandlung. Durch die Sedimentationsstrecke in DN 800 mit Strömungstrenner-Technologie gewährleistet SediPipe 800 hohe Reinigungsleistungen auch für sehr große angeschlossene Flächen. „Mit unserer neuen großvolumigen Anlage reagieren wir auf die gestiegenen Anforderungen an die Niederschlagswasserbehandlung gemäß DWA-A 102-2/BWK-A 3. Wir bieten mehr anschließbare Fläche, mehr Volumen und mehr Reinigungsperformance“, sagt Guido Weigl, Produktmanager im Geschäftsbereich Drainage Systeme bei Fränkische. „Durch die Erweiterung unserer SediPipe-Familie haben wir künftig passende Lösungen für alle Anwendungsbereiche in der Niederschlagswasserbehandlung parat.“

Optimierte Handhabung

SediPipe 800 erleichtert das Handling auf der Baustelle: Die Anlage kommt im Vergleich zu den bisherigen SediPipe-Anlagen ohne separaten Start- und Zielschacht aus, sodass kein zusätzlicher und aufwendiger Aushub für Schächte notwendig ist. Gleichzeitig lassen sich mittels Krümmer Abwinkelungen in der Sedimentationsstrecke realisieren. Das gewährleistet auch die einfache Nachrüstung im Bestand: Bestehende Regenwasserkanäle können mit dem neuen Modell schnell zu einer integrierten Niederschlagswasserbehandlungsanlage erweitert werden. Die in das Sedimentationsrohr in DN 800 integrierten Inspektionsöffnungen in DN 600 ermöglichen die einfache Kontrolle und Wartung mittels üblicher Kanalinspektionstechnik.

Modulares und platzsparendes System

Die Sedimentationsstrecken mit Längen von je sechs Metern lassen sich durch die modulare Bauweise einfach aneinanderfügen. Damit sind standardmäßig Anlagengrößen von 12 bis 48 Metern in Sechs-Meter-Schritten umsetzbar. Bauunternehmen profitieren darüber hinaus von einer schnellen Belieferung, da die einzelnen Bestandteile einfach zu bestellen und kurzfristig verfügbar sind. Gleichzeitig besteht die Anlage aus wenigen und platzsparenden Einzelkomponenten, was logistische Vorteile auf der Baustelle bietet. Durch den unterirdischen Einbau der SediPipe-Systeme bleibt die Oberfläche frei für anderweitige Nutzungen.

Das patentierte Wirkprinzip

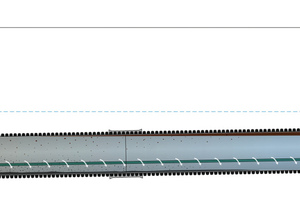

Um Gewässer und Böden nachhaltig zu schützen, kommt in allen Reinigungsanlagen der SediPipe-Familie die patentierte Strömungstrenner-Technologie von Fränkische zum Einsatz. Der im unteren Rohrquerschnitt angebrachte Strömungstrenner bildet einen strömungsberuhigten Bereich, in dem sich Sedimente schnell absetzen und vor dem Aufwirbeln sowie Wiederaustrag geschützt sind.

Mehr anschließbare Fläche, mehr Volumen und mehr Reinigungsleistung: SediPipe 800 mit Baulängen bis zu 48 Metern und nachgewiesen hoher Reinigungsleistung erfüllt die gestiegenen Anforderungen an die Niederschlagswasserbehandlung gemäß DWA-A 102-2/BWK-A 3. Die neue großvolumige Anlage mit optimierter Bauform erweitert die Anlagenfamilie von Fränkische zur Niederschlagswasserbehandlung – so können auch große bis sehr große Einzugsgebiete einfach und schnell angeschlossen bzw. nachgerüstet werden.
