Betriebssichere Anschlussbindung

Bei der Anbindung in Kunststoffrohren im Zuge grabenloser Sanierungsmaßnahmen treten oftmals Problemstellen hinsichtlich der Dichtheit auf. Um diese zu vermeiden, setzt die Sanierungstechnik Dommel GmbH seit einiger Zeit erfolgreich auf ein Verfahren mit PP-Innensätteln der Simona AG. Damit die Beständigkeit der Rohre und Innensättel bei wiederkehrenden Hochdruckreinigungen nachzuweisen, führten die beiden Unternehmen jetzt einen Hochdruckspülversuch nach DIN 19523 – Verfahren 2 durch.

Keine Behinderung des Verkehrs

Ob Tight-In-Pipe-Verfahren, klassisches Rohr-Relining oder Berstlining – die nachhaltige Instandsetzung von Abwasserkanälen erfolgt heute zunehmend mittels grabenloser Sanierungsmethoden. Diese bringen gegenüber der offenen Bauweise zahlreiche Vorteile mit sich. So müssen beispielsweise keine Straßen oder Gehwege aufgebrochen werden. Dadurch entfallen Beeinträchtigungen wie Schmutz, Staub und Lärm für Anwohner sowie Behinderungen im Straßenverkehr. Die instandgesetzten Kanäle zeichnen sich überdies durch eine lange Haltbarkeit und Beständigkeit aus und können so über einen langen Nutzungszeitraum abgeschrieben werden.

Spezielles Innensattelsystem

Eine schwierige Aufgabe bei der grabenlosen Sanierung stellt die Anbindung von Hausanschlüssen dar. So bedingt die Ausführung dieser sensiblen Stelle im Kanal besonderes Knowhow und spezielle Verbindungstechnologien. Denn der Verbund zwischen den einzelnen Bauteilen und Materialien muss langfristige Sicherheit bieten – insbesondere bei den Werkstoffen PE oder PP, auf denen die gängigen Sanierungsharze keine Klebeverbindung eingehen. Hierfür wurden in der Vergangenheit Hausanschlussleitungen an mit Kunststoffrohren sanierte Kanäle aufwändig über eine Baugrube angebunden. Um diese punktuellen Aufgrabungen zu vermeiden, hat die Simona AG ein spezielles Innensattelsystem für Hutprofile entwickelt, das auch das Unternehmen Sanierungstechnik Dommel GmbH einsetzt. „Beim Anbinden von Anschlüssen in Rohren aus Polypropylen oder Polyethylen mittels Robotertechnik hatten wir oftmals das Problem, dass konventionelle Sanierungsharze nicht richtig haften“, erklärt Benedikt Stentrup, Geschäftsführer der Sanierungstechnik Dommel GmbH. Das Innensattelsystem der Simona AG stellt vor diesem Hintergrund eine praxistaugliche Lösung dar.

ISA Tophat-Verfahren

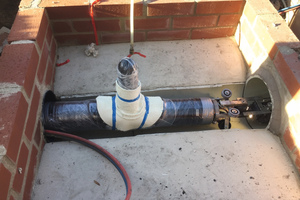

Es eignet sich zum grabenlosen Anbinden von Hausanschlüssen – sowohl für die Anwendung mit Hutprofil als auch zur Verpressung. Im Folgenden wird das Prinzip mit ISA Tophat - Simona PP-Innensattel-Hutprofil näher erläutert: Im ersten Schritt erfolgt die Vorbereitung der Anschlüsse. Diese werden nach dem Relining an den entsprechenden Stellen unter Kamerabeobachtung angebohrt und aufgefräst. Ist dieser Vorgang abgeschlossen, wird der Installationspacker mit der Sattelplatte für den Einsatz vorbereitet. Letztere verfügt über eine integrierte Schweißwendel, welche über gängige Kunststoffschweißgeräte zum Schweißen unter Spannung gesetzt werden kann. Eine Kamera ermöglicht die exakte Positionierung des Innensattels im Bereich eines Hausanschlusses sowie die Anpressung und Verschweißung.

Auf Herz und Nieren geprüft

Die qualitätsrelevanten Parameter der Verschweißung werden über ein Barcode-System eingescannt und automatisch protokolliert. Abschließend überbaut der Roboter den Innensattel mit einem Hutprofil, das auf der gewebekaschierten Innenoberfläche der Sattelplatte zuverlässig verklebt werden kann. Hierzu werden Versetzpacker samt Hutprofil in den Kanal eingeführt und über den bereits aufgeschweißten Innensattel gesetzt. Der Packer bläst sich auf und das Hutprofil kann aushärten. Da es sich um eine Technologie handelt, die relativ neu auf dem Markt ist, entschieden sich die Sanierungstechnik Dommel GmbH und die Simona AG jüngst dazu, das Innensattelsystem zunächst im Rahmen einer Bachelorarbeit auf Herz und Nieren zu prüfen. Ziel war es, die Praxisbeständigkeit der Innensättel inklusive der Hutprofile mittels eines Hochdruckspülversuchs nach DIN 19523 – Verfahren 2 („Praxisversuch“) unter Beweis zu stellen.

Aufbau unter realen Bedingungen

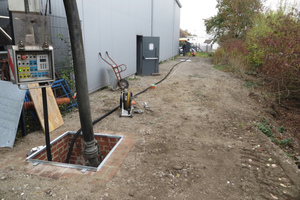

Eigens für die Durchführung der Prüfung wurde eine Versuchsstrecke auf dem Gelände von Dommel in Hamm aufgebaut. Diese besteht aus einer unterirdischen Haltung mit einer Länge von 20 Metern und einer Nennweite von DN 300 in einer Tiefe von einem Meter. An beiden Enden der Haltung wurde jeweils ein Schachtbauwerk aus Kanalklinker errichtet und fachgerecht angeschlossen. Anschließend wurden Simona-PP-Vortriebsrohre im TIP-Verfahren in die Haltung eingebaut. Bei der Tight-In-Pipe Methode werden die einzelnen Rohre nach und nach in die Haltung gepresst und verbinden sich innen dank integrierter Rohrmuffen zu einem Rohrstrang. Im Anschluss erfolgte die Herstellung von sechs Seitenzuläufen im Kämpferbereich des Rohres im zuvor beschriebenen ISA Tophat-Verfahren.

Hochdruckspülversuch mit 60 Zyklen

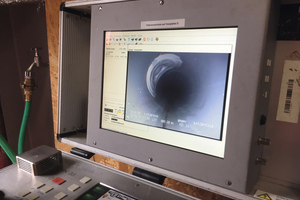

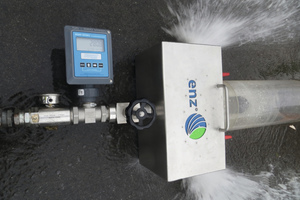

Begleitet und dokumentiert wurde der Hochdruckspülversuch durch das DIBt-akkreditierte Ingenieurbüro für Kunststofftechnik Siebert + Knipschild GmbH. Zum Einsatz kam ein Spülfahrzeug der Müller Umwelttechnik GmbH & Co. KG, das ausgestattet mit einer so genannten „Speedcontrol“-Steuerung den erforderlichen Durchfluss von 280 bis 285 Liter pro Minute (l/min) konstant aufrecht halten kann. Unmittelbar vor Beginn des Versuchs wurde die Spül-Leistung der Normdüse in einem Testrohr kontrolliert und kalibriert. Um bereits bestehende Beschädigungen und Auffälligkeiten an den eingebauten Vortriebsrohren sowie den ISA Tophat Hutprofilen auszuschließen, fand im Vorfeld des Versuchs eine Prüfung mittels Kamera-Befahrung statt. Letztere bestätigte den einwandfreien Zustand aller Komponenten.

Keine messbaren Veränderungen

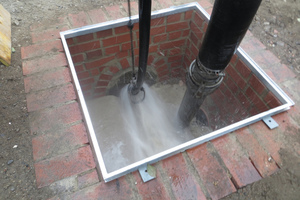

Der Spülversuch wurde somit gestartet. Um eventuell auftretende Beschädigungen während des Vorgangs möglichst frühzeitig festzustellen, wurden weitere Kamerafahrten nach jeweils 10, 20 und 40 Zyklen durchgeführt. Nach 60 Spülzyklen mit normativer Spülstrahlleistungsdichte wurde der Versuch beendet. Das Ergebnis: Zu keinem Zeitpunkt der Prüfung konnten Beschädigungen oder Auffälligkeiten durch die Spülenergie an der Oberfläche der Rohre oder an den ISA Tophat Hutprofilen festgestellt werden. Auch das Verhalten der Reinigungsdüse war unauffällig. Eine Untersuchung auf Veränderungen an der Spüldüse und der Keramikeinsätze fiel ebenfalls negativ aus. Mit dem positiven Test wurde die Beständigkeit der Rohre inklusive der eingesetzten ISA Tophat Hutprofile gegenüber Beanspruchungen durch regelmäßig wiederkehrende Hochdruckreinigungen erfolgreich nachgewiesen. Damit kann die Sanierungstechnik Dommel GmbH nun mit „noch besserem Gewissen“ die effiziente Zulaufeinbindung mittels Einschweiß-Sätteln anbieten. Netzbetreiber können sich so auf die sichere Anbindungstechnik verlassen und zukünftig bei der grabenlosen Rohrerneuerung mit PE- oder PP-Rohren auf aufwändige Kopflöcher verzichten.
