Den Witterungseinflüssen getrotzt
Adapterkupplung bei Sanierung des Messe-Parkhauses München im Einsatz
Innerhalb eines halben Jahrs haben Mitarbeiter der Manfred Himmelreich & Co. GmbH mehr als 430 Kupplungen dieser Art verbaut. Sie bestechen laut Hersteller Mücher Dichtungen durch ihre Beständigkeit gegen Umwelteinflüsse.
Zu Messezeiten finden 4.650 Fahrzeuge im Parkhaus Messe München Platz. Gerade in den Stoßzeiten muss an der Paul-Henri-Spaak Straße alles klappen wie am Schnürchen. Für Verzögerungen zeigen die Parkhausnutzer in der Regel wenig Verständnis. Entsprechend zeitkritisch sind Bauarbeiten in und an dem fünfstöckigen Gebäude – wie zuletzt anlässlich der Sanierung des Parkhauses.
Im Rahmen der Parkhaus-Entwässerung entschieden sich die Verantwortlichen bei der Verbindung der Entwässerungsrohre aus unterschiedlichen Rohrwerkstoffen und mit verschiedenen Nennweiten für die Adapterkupplung MAC der Mücher Dichtungen GmbH & Co. KG. Innerhalb von knapp eines halben Jahres haben die Mitarbeiter der Manfred Himmelreich & Co. GmbH im Auftrag der Messe München GmbH während des zweiten Bauabschnitts rund 430 Adapterkupplungen eingebaut. Bereits im Jahr 2017 kamen während des ersten Bauabschnitts rund 400 Mücher-Kupplungen zum Einsatz.
Beständigkeit gegen Umwelteinflüsse

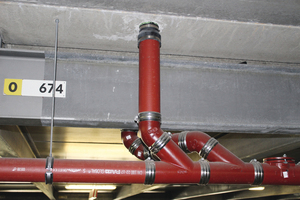

Ursprünglich waren im Parkhaus Verdunstungsrinnen zur Entwässerung des auftretenden Wassers vorgesehen. Dies habe aber nicht in dem gewünschten Maß funktioniert, so Christian Spurtasz, Projektleiter bei der Himmelreich GmbH. Daher habe man sich schließlich dazu entschieden, die Verdunstungsrinnen zu Entwässerungsrinnen umzubauen und diese dann über ein Rohrsystem, bestehend aus verzinkten Stahlleitungen und Grauguss, zu entwässern. Die MAC-Kupplungen dienen hierbei der sicheren Verbindung der Abwasserrohre aus Grauguss (SML) DN 100 / DA 110 beziehungsweise. der verzinkten Stahlrohre (ACO-X) DN 100 / DA 102 mit den Edelstahl- oder PE-Ablaufstutzen DA 89 in den Deckenbereichen des Parkhauses. Bei dem einfachen Einbau profitieren die Mitarbeiter von der hohen Funktionalität und den guten Materialeigenschaften der Adapterkupplung: So sind die Gummi-Profile der Kupplung mit speziellen Führungsrillen ausgestattet. „Das Profil führt und fixiert auf diese Weise die Spannbänder und sorgt damit für einen optimalen Sitz“, erklärt Martin Kandziora, Gebietsleiter Süd bei der Firma Mücher. Das Dichtungsmaterial besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), das über eine außergewöhnlich gute Beständigkeit gegen Säuren und Laugen, Sauerstoff, Ozon sowie weitere äußere Witterungseinflüsse verfügt und beständig gegen UV-Licht ist.
Positive Eigenschaften, die der Kupplung insbesondere bei ihrem Einsatz in dem Parkhaus zugutekommen: „Die Materialien sind ganzjährig mehr oder weniger der Witterung ausgesetzt“, erklärt Ulrich Rudnick. „Im Winter müssen wir immer wieder Tausalz einsetzen, das durch die vielen Fahrzeuge auf den Parkdecks bis in jeden Winkel verteilt wird.“ Zusätzlich tragen die Fahrzeuge Tausalz von außerhalb des Parkhauses zusammen mit dem Tropf- und Schleppwasser ein.
Schneller Einbau
Für die Spannbänder wurde hochwertiger V4A-Edelstahl nach DIN EN 10088-2 verwendet, der sich durch eine erhöhte Beständigkeit gegen Korrosion und Säuren auszeichnet. Das Spann-Verschluss-System sorgt für die Verpressung und Abdichtung. „Die Schraube lässt sich leicht mit einer Ratsche und Nuss anziehen und trägt zu einer verkürzten Montagezeit bei“, so Kandziora. Spezialwerkzeug werde nicht benötigt. Die MAC-Kupplung kann erdverlegt oder oberirdisch sowie innerhalb und außerhalb von Gebäuden angewendet werden. Sie weist eine Wasser-Druckdichtigkeit bis 0,6 und eine Hochdruckspülfestigkeit von 120 bar auf. Der Einbau der 400 Adapterkupplungen wurde erfolgreich abgeschlossen.
