Hard Rock Café, Hamburg

Herausforderung Wetter

Besondere Attraktionen sind der Live-Musik-Bereich, zwei Bars, der Rock-Shop mit Hard Rock Café limitierten Waren und die beiden Dachterrassen. Von hier aus genießt man bei herzhaften Speisen und erfrischenden Cocktails das Panorama des Hamburger Hafens. Doch während der Stil der Hard Rock Cafés sich überall ähnelt, sind die Herausforderungen, den Kunden ein gleichermaßen spannendes und entspannendes Ambiente zu bieten, durchaus unterschiedlich – in Hamburg etwa die immer wieder auftretenden Hochwasser und das launische Wetter mit seinen gelegentlich üppigen Regenschauern.

Leistungsstarke Entwässerung erforderlich

Zur schnellen und sicheren Entwässerung der Dachterrassen, aber auch zur Fassadenentwässerung wurden Aco Profiline-Entwässerungsrinnen eingesetzt. Denn insbesondere im sensiblen Tür- und Fassadenbereich muss zu jeder Zeit sichergestellt werden, dass ein Hochdrücken von Wasser infolge von Windbeanspruchung oder ein Anstauen verhindert wird. Mit Hilfe von Linienentwässerungssystemen im Türbereich kann die in der DIN 18195, Teil 5, sowie in der Flachdachrichtlinie geforderte Anschlusshöhe für Bauwerksabdichtungen von 15 cm auf 5 cm reduziert und damit ein nahezu schwellenloser Übergang geschaffen werden.

Umfangreiche Leistungsberechnungen

Schon die Planungen zum Rinnensystem für das Hard Rock Café
berücksichtigten die speziellen Gegebenheiten des Objekts. Mit Hilfe einer hydraulischen Leistungsberechnung, die die Größe und Struktur der Einzugsflächen, die zu berücksichtigende Bemessungsregenspende und die Lage des Rinnensystems einbezog, wurde die Abflussleistung des Rinnensystems ermittelt. Nur so kann sichergestellt werden, dass die Dimensionierung korrekt und damit eine schnelle und sichere Ableitung auch großer Regenmengen gewährleistet ist.

Profi-Entwässerung in Edelstahl

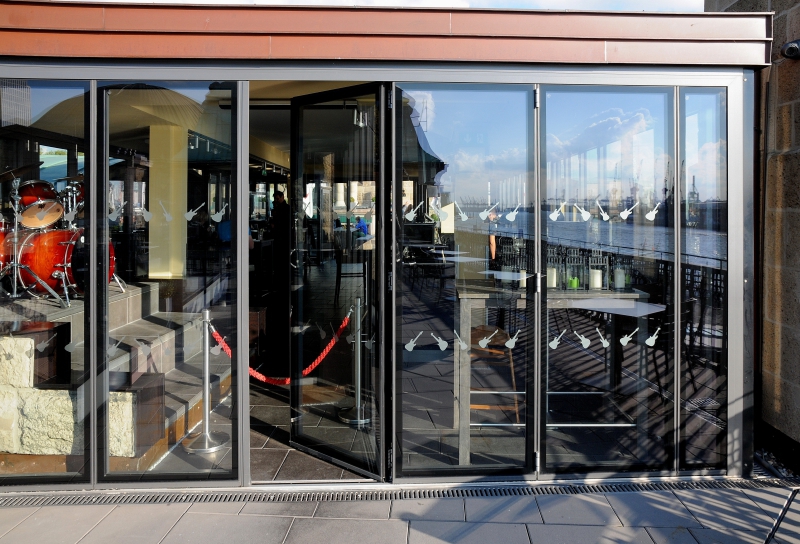

Auf den großzügigen Dachterrassen mit Blick auf die Elbe und vor den schwellenlosen Türen wurden zwei Ausführungen der Aco Profiline-Entwässerungsrinnen aus Edelstahl mit einer Breite von 13,0 cm installiert. Als Abdeckung der Rinnenkörper wurden Stegroste aus Edelstahl gewählt.

Das Aco Profiline-Entwässerungsrinnen-System bietet für unterschiedliche Anwendungsfälle und bauliche Gegebenheiten ein breites Programm an Rinnenelementen. Eine große Bandbreite von Designvarianten steht dem Planer durch die unterschiedlichsten Aco Rostvarianten zur Verfügung.

Für Anfragen zu exakten hydraulischen Berechnungen, Stücklisten, Ausschreibungstexten, Verlegeplänen sowie die persönliche Beratung auf der Baustelle stehen Ihnen die Architektenberater von Aco Hochbau jederzeit gerne zur Verfügung.

Auch für anspruchsvolle Architektonik geeignet

Aco Fassadenrinnen lassen sich durch ihren variablen Systemcharakter auch an architektonisch anspruchsvolle Bauvorhaben konstruktiv und gestalterisch optimal anpassen.
Für Bereiche, in denen aufgrund der vorhandenen Unterkonstruktionen eine variable Anpassung der Rinnen-Bauhöhe erforderlich ist, bietet Aco die Profiline Entwässerungsrinne mit einer stufenlos verstellbaren Bauhöhe von 55 bis 78 mm, 78 bis 108 mm bzw. 108 bis 168 mm. Die Auswahl an Baubreiten ermöglicht eine individuelle Dimensionierung entsprechend der hydraulischen Berechnung und berücksichtigt unterschiedlichste Fassadenkonstruktionen (z.B. WDVS).

Für barrierefreie Übergänge sind größere Baubreiten mit leistungsfähigen Abdeckrosten vorgesehen. Die Aco Profiline-Rinnenelemente sind vormontiert, somit lassen sich die Rinnenstränge im Baukastensystem äußerst wirtschaftlich einbauen. Die Verbindung der Rinnenelemente untereinander erfolgt mittels eines einfachen Stecksystems mit Nut und Feder. Dieses Stecksystem gewährleistet eine zusätzliche Sicherheit bei der Verarbeitung auf der empfindlichen Abdichtung.

Zur Sicherstellung einer optimalen Dränage dienen die 4 mm seitlich eingebrachten Dränageschlitze, die bis in die untere Abkantung geführt sind. Durch die bereits integrierte Kiesleiste ist eine gesonderte Anbringung nicht mehr nötig. Der durchgehend geschlossene Rinnenboden gewährleistet höchste Standsicherheit und Lastverteilung. Weiterhin kann durch die Ausgleichselemente eine stufenlose Längenanpassung der Rinnenkörper erfolgen. Das System Profiline mit fixen Bauhöhen von 5 cm und 7,5 cm sowie 10 cm bietet außer der Höhenverstellung alle Vorteile des verstellbaren Systems.

Neben diesem System gibt es zwei weitere Problemlösungen von Aco. In der Flachdachrichtlinie (Ausgabe Dezember 2011) wird unter Punkt 4.4 (2) Anschlüsse an Türen gefordert, dass Entwässerungsrinnen sich im unmittelbaren Türbereich befinden müssen. Da sich Standardrinnen jedoch häufig durch eine geforderte Keilausbildung der Abdichtung oder durch die hochgezogene Wärmedämmung nicht direkt vor der Tür oder der Fassade platzieren lassen, schaffen die neue Aco Profiline Keilrinnen hier Abhilfe.

Nur zu oft wird bei Holzterrassen auf eine Rinne verzichtet bzw. lediglich ein Rost auf den Lagerhölzern montiert. Dies kann nicht nur - durch eindringende Feuchtigkeit - zu Schäden an der Bausubstanz führen, es ist so auch nicht zulässig. Mit der Aco Profiline Holzterrassenrinne hingegen, werden die Anforderungen der Flachdachrichtlinie nach einem wannenförmigen Entwässerungsrost im Anschlussbereich von Türen erfüllt.
