Just-in-time-Lieferung spart viel Platz und zudem Kosten

Graf Ecobloc Retentionsanlage bereits vorgefertigt angeliefert

Der Rigolenkörper kann sofort eingelassen und angeschlossen werden. Dafür benötigt
es keinen zusätzlichen Platz für die Lagerung von anderen Komponenten, das erleichtert die Baustellenlogistik.

Freiburg boomt: Die Breisgau-Metropole ist nicht nur bei Studenten sehr beliebt, sondern auch als Kongressstandort und Destination im Städtetourismus. Das Niederschlagswasser der angeschlossenen Dach- und Bodenflächen des Design-Budget-Hotels wird in ein unterirdisches Regenrückhaltesystem aus Graf Ecobloc Inspect Modulen geleitet. Unter dem Innenhof können bis zu 15.000 Liter Wasser gespeichert werden. Über einen Drosselablauf werden bis zu 14,8 Liter pro Sekunde an die Mischwasserkanalisation abgegeben. Damit wird vor allem bei Starkregenereignissen eine hydraulische Überlastung der Kanalisation vermieden.

Die Hotelbetreiber möchten Natur, Kultur und die traditionelle Handwerkskunst erlebbar machen. Mittelpunkt ist die hochwertige One Lounge. Der Boden aus Naturstein und Eiche, silber beschichtete Wände, die an die Zeit der Silberbergwerke erinnern, Holzschindeln, Fensterläden, eine sechs Meter lange Holzbank und handgefertigte Kuckucksuhren schaffen einen modernen Stuben-Look. „Wir erzählen unseren Gästen kleine Geschichten mit lokalem Bezug und wecken so die Lust am Entdecken und dem Erleben der Stadt“, so Dieter Müller, CEO und Gründer der Motel One Group. Das Hotel wurde in der Innenstadt an einer exponierten Stelle an der Ecke Friedrichring und Habsburgerstraße gebaut. Statt eines alten Bürogebäudes ist in fußläufiger Entfernung zur Stadtmitte nach einer langen Planungs- und Genehmigungsphase ein fünf- und zehngeschossiges Gebäudeensemble mit einem begrünten Flachdach entstanden. Die Dachentwässerung und die Flächen des Innenhofes werden in eine Graf Retentionsanlage geleitet.

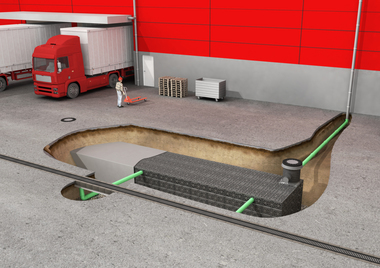

Regenrückhaltung mit Ecobloc Inspect 420

Neben der hohen Wirtschaftlichkeit bei Einbau und Betrieb war maßgebendes Kriterium für den Einsatz der Graf Ecobloc Inspect 420 Module die flexible Gestaltungsmöglichkeit, die das modulare System beim Einbau bietet. Anders als bei monolithischen Lösungen lassen sich die Module, dank ihres quadratischen Grundmaßes von 80 x 80 Zentimeter, individuell an die örtlichen Gegebenheiten anpassen.

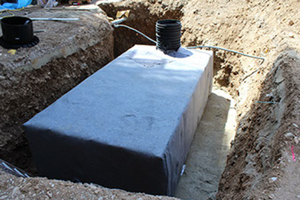

Graf liefert bis zu einer Größe von 60 Kubikmeter den Rigolenkörper vorkonfektioniert. Dieser kann in in der gleichen Zeit wie eine Retentionszisterne eingebaut werden. Bei größeren Volumina bietet Graf für Retentionsanlagen mit dem Ecobloc System die komplette Montage und Installation vor Ort an. Die Spezialisten von Graf hatten die 34 Module werksseitig zu einem Blockverbund mit einem Speichervolumen von 15.000 Liter vormontiert. Der Rigolenkörper hat eine Kubatur von 4,80 x 2,40 x 1,32 Meter. Über einen Drosselablauf mit DN 200 werden bis zu 14,8 Liter pro Sekunde an die Mischwasserkanalisation abgegeben. Der Rigolenkörper wird in eine zwei Millimeter starke Kunststoffbahn eingeschweißt. So entsteht ein wasserdichter Rückhaltekörper. Die Spezialfolien haben eine DIBt-Zulassung zur Abdichtung von Deponien. Alle Schweißnähte werden vor dem Verfüllen der Baugrube mit Prüfgeräten auf Beschädigungen oder Undichtigkeiten geprüft. Der Rigolenkörper wird als erstes Rigolensystem zu 100 Prozent aus recyceltem Kunststoff hergestellt

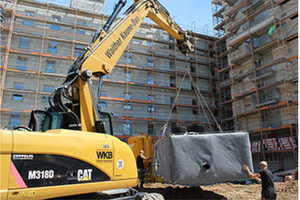

Die Vorfertigung bietet für das beauftragte Tiefbauunternehmen zahlreiche Vorteile. Die Fertigung der Retentionsanlage wird von dem oft sehr eng getakteten und nicht immer planbaren Bauzeitenplan entkoppelt. Der Rigolenkörper wird just in time und anschlussfertig geliefert. Dies reduziert die Einbauzeit und die Kosten erheblich. Zudem muss kein Platz auf der Baustelle zur Lagerung der Komponenten vorgehalten werden. In Ballungsräumen und in Baulücken erleichtert dies die Logistik. „Wir haben nur die Grube ausgeschachtet, mit dem Erdbagger den Rigolenkörper in die Grube gehoben, die Rohre angeschlossen und die Grube verfüllt. Das hat uns viel Zeit gespart“, berichtet der Bauleiter des beauftragten Tiefbauunternehmens. Die Baugrube für die Retentionsanlage wurde nach dem Einbau des Regenrückhaltesystems mit einem Sand- und Kiesgemisch verfüllt. Mit der ausgeführten Erdüberdeckung ist das Rigolensystem bis SLW 60 überfahrbar. Zur dauerhaft zuverlässigen Funktion der Retentionsanlage trägt auch der integrierte Inspektionskanal bei. Die Rigolenkörper Ecobloc Inspect sind mit Inspektionskameras DN 200 inspizierbar. Zudem können die Module mit hohem Druck gespült werden.

Vario Schachtsystem 800 passgenau integriert

In den Rigolen-Verbund sind zwei Vario 800 Schachtsysteme von Graf passgenau integriert. Dadurch war kein zusätzlicher Aushub notwendig und das Schachtvolumen wird in das Fassungsvermögen des Regenrückhaltesystems einbezogen. Das modulare System ermöglicht die freie Positionierung benötigter Schächte ohne statische Einschränkungen. Das Schachtsystem bietet die Möglichkeit zum Anschluss großer Rohrdurchmesser bis DN 400. Mit dem um 360 Grad drehbaren VS-Zulaufmodul können Anschlüsse bis DN 300 ohne zusätzliche Anschlussbögen erstellt werden. Eine lichte Weite des Schachtes von 600 Millimeter erleichtert bei späteren Revisionen den Zugang. Der Teleskopdomschacht ermöglicht die stufenlose Anpassung an die Erdüberdeckung bis zur Geländeoberkante. Der Domschacht wird mit einem Begu-Deckel geschützt und ist bis SLW 60 überfahrbar.⇥
