Sauberes Grundwasser an der A 57
Regenwasserreinigung und Versickerung
Die DIBt-zugelassenen Systeme SediSubstrator und Rigofill-inspect reinigen künftig das Oberflächenwasser an der Tank- und Rastanlage Nievenheim-Ost, speichern es und lassen es anschließend kontrolliert versickern.
In Nordrhein-Westfalen (NRW) rollt der Verkehr über eines der dichtesten Autobahnnetze in Deutschland. Gleichzeitig herrscht in dem dicht besiedelten Bundesland das bundesweit höchste Verkehrsaufkommen mit den meisten Staukilometern täglich. Die Autobahnen, meist in den 1970er und 1980er Jahren gebaut, sind sanierungsbedürftig und können den Verkehr nicht mehr bewältigen. Die A 57 etwa, die die linksrheinischen Wirtschaftszentren miteinander verbindet, ist mit einem Verkehrsaufkommen von bis zu 120.000 Fahrzeugen pro Tag eine der Verkehrs-Hauptschlagadern am Niederrhein und eine der stauträchtigsten Autobahnen in Nordrhein-Westfalen. Experten gehen nach Angaben des Landesbetriebs Straßenbau NRW davon aus, dass die Belastung weiter steigen wird und bis 2030 auf manchen Teilstücken bis zu 130.000 Fahrzeuge täglich unterwegs sein werden. Weil die bislang vierstreifig ausgebaute Autobahn ihre Kapazität eigentlich schon bei 80.000 Fahrzeugen pro Tag erreicht hatte, wird sie nun auf der 63 Kilometer langen Strecke zwischen Köln und Kamp-Lintfort in insgesamt zwölf Ausbauabschnitten sechsstreifig ausgebaut.
Erweiterte Tank- und Rastanlage
Der Ausbau der Autobahn und der steigende Auto-und Lastverkehr erfordern auch die Erweiterung der Tank- und Rastanlagen entlang der Route, damit Reisende sich verpflegen und Lkw-Fahrer ihre Ruhezeiten sicher einhalten und sanitäre Einrichtungen nutzen können. Bei Dormagen-Nievenheim im Rhein-Kreis Neuss erweitert der Landesbetrieb Straßenbau Nordrhein-Westfalen als Bauherr die Tank-und Rastanlage Nievenheim-Ost und schafft so mehr Kapazitäten. Zusätzliche 14.000 Quadratmeter verdoppeln die Fläche beinahe auf 31.000 Quadratmeter, sodass künftig 75 Lastwagen, 86 Autos, drei Pkw-Anhänger und fünf Busse Stellplätze an der Rastanlage finden. Auf einer 250 Meter langen Fläche stellen Fahrer ihre Gefahrgut- und Schwertransporte künftig sicher ab.
Vorgabe Grundwasserschutz
Das steigende Verkehrsaufkommen birgt auch eine höhere Gefährdung des Grundwassers: Gelangen Bremsstaub, Bremsflüssigkeiten und Schmutz, aber auch auslaufendes Benzin, Diesel oder Öl in den Boden, können sie die unterirdischen Wasservorräte verschmutzen. Deswegen war die Vorgabe für die Tank- und Rastanlage Nievenheim-Ost, das Oberflächenwasser von grobem Schmutz ebenso wie von feinen Partikeln zu befreien und das saubere Wasser anschließend ortsnah zu versickern. Die planende Regionalniederlassung Niederrhein des Landesbetriebs Straßenbau NRW musste außerdem berücksichtigen, dass die Tank- und Rastanlage in einer Wasserschutzzone III B, also einer weiteren Schutzzone, liegt. In einem Radius von mehr als zwei Kilometern um die Brunnen sind hier alle Maßnahmen verboten, die das Grundwasser langfristig verunreinigen oder seine Qualität beeinträchtigen könnten. Dazu zählt neben schwer abbaubaren chemischen Stoffen und radioaktiven Verunreinigungen auch das Einleiten von Niederschlagswasser.
Platzsparendes System statt offener Bauweise

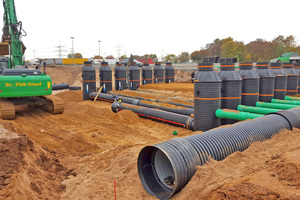

Das begrenzte Platzangebot an der Tank-und Rastanlage stellte die Planer vor eine weitere Herausforderung: Eine Regenwasserbehandlungsanlage in offener Bauweise hätte weniger Nutzfläche und damit deutlich weniger Stellplätze bedeutet. Gefragt war ein DIBt-zugelassenes System mit hoher Reinigungsleistung und geringem Platzbedarf – der Bauherr entschied sich schließlich in Abstimmung mit der Unteren Wasserbehörde Rhein-Kreis Neuss für die SediSubstrator-Anlagen von Fränkische in Kombination mit einer Rigofill-inspect-Rigole, über die das Wasser versickert. In zwei Monaten baute die Dr. Fink-Stauf GmbH & Co. KG aus Much im Herbst 2016 14 SediSubstrator-Sedimentationsstrecken sowie die Versickerungsanlage unter der Erholungsfläche ein. Markus Breuer, Bauleiter bei der Dr. Fink-Stauf GmbH, zieht ein positives Fazit: „Unsere Zusammenarbeit mit Fränkische an der A 57 hat reibungslos funktioniert: Die Produkte wurden wie abgesprochen angeliefert, alle Termine eingehalten und die Baustellenbetreuung war bestens.“
SediSubstrator XL: Reinigung in zwei Stufen
Die zwölf Meter langen SediSubstrator XL-Anlagen DN 600 behandeln stark belastete Regenabflüsse nach dem Zweistufen-Prinzip: Die Sedimentation hält in einem ersten Schritt groben Schmutz sowie feine Partikel und Schlamm zurück und erfüllt damit bereits 98 Prozent des geforderten Feststoffrückhalts. In der zweiten Reinigungsstufe absorbieren zwei Substratpatronen gelöste Schadstoffe wie Schwermetalle und halten Leichtflüssigkeiten, zum Beispiel Öl, zurück. Ist die hohe Bindekapazität der Substratpatrone erschöpft, wird lediglich das Adsorptionssubstrat gewechselt, ohne die Patrone entfernen zu müssen. „Unsere DIBt-zugelassenen SediSubstrator-Anlagen sind betriebssicher und zuverlässig, über herkömmliche Kanalspültechnik einfach zu reinigen und kostengünstig im Unterhalt“, fasst Frieder Kießling, Produktmanager bei Fränkische, die Vorteile zusammen.
Kontrollierte Versickerung mit Rigofill inspect

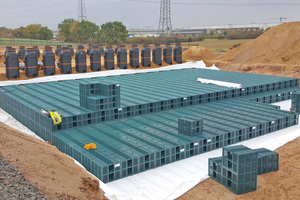

Dank der hohen Reinigungsleistung der zweistufigen SediSubstrator-Anlage kann das behandelte Oberflächenwasser anschließend bedenkenlos versickern. Diese Funktion übernimmt an der Tank- und Rastanlage Nievenheim-Ost künftig das Baukastensystem Rigofill inspect der Fränkischen Rohrwerke. Insgesamt 1.500 quaderförmige Vollblöcke wurden vom Bauunternehmen Dr. Fink-Stauf hier zu einer hochbelastbaren, unterirdischen Rigole auf 23,20 Metern Länge und 21,60 Metern Breite zusammengesetzt. „Das Handling der Produkte, sowohl der SediSubstrator-Anlagen als auch von Rigofill inspect, war sehr angenehm. Zum einen wegen des geringen Gewichts, aber auch, weil wir weder Spezialwerkzeug brauchten noch speziell ausgebildete Fachkräfte hinzuziehen mussten“, sagt Bauleiter Markus Breuer. Ein durchgehender Inspektionstunnel für moderne Kameratechnik durchzieht die zweilagige Rigofill-inspect-Füllkörperrigole. Über QuadroControl-Schächte ist die Anlage, die das Wasser speichert und es zeitverzögert an den Untergrund abgibt, für Reinigung und Wartung zugänglich. Vorteil der dreidimensionalen, unterirdischen Anlagen: Das Hohlraumvolumen ist bis zu drei Mal größer als bei einer Kiesrigole – das spart Erdaushub sowie Platz und ermöglicht die oberirdische Nutzung als Erholungsfläche.
