Sonderanfertigung für das Stadtviertel „Quartier Süd“

Mehr als 40 Jahre nutzte die Bundeswehr die Westerwaldkaserne im Süden Montabaurs. Jetzt entsteht dort das rund 40 Hektar große neue Stadtviertel „Quartier Süd“ mit unterschiedlichen Wohnformen sowie gewerblicher Nutzung. Neues Wohnen, Grünes Wohnen oder Villen am Campus heißen die einzelnen Wohnformen, die dort zwischen der Koblenzer Straße, der Bundestraße 49 und dem kleinen Flugplatz im Auftrag der Quartiersmanufaktur GmbH & Co. KG (QM) aus Trier seit 2014 gebaut werden. Bereits mehr als 400 Menschen sind hier eingezogen; in fünf bis sieben Jahren sollen es insgesamt rund 1.000 sein, die hier wohnen und arbeiten.

„Wohnen mit Weitblick“

Einige von ihnen leben dann in den Einfamilienhäusern an der Boeselagerstraße im Quartier „Wohnen mit Weitblick“. Hier fällt das Baugelände zur Bundestraße deutlich ab. Was den Bewohnern einen schönen Weitblick ins Grüne beschert, stellte den Bauherrn vor eine große Herausforderung: Denn das aus den Häusern anfallende Abwasser muss auf das Niveau der knapp sieben Meter oberhalb liegenden Abwasserkanäle in der Adolf-Edel-Straße transportiert werden. Die Lösung bestand im Bau eines knapp fünf Meter hohen, vorgefertigten Pumpenschachtes DN 2000 durch die Gebr. Fasel Betonwerk GmbH. Für den fachgerechten Einbau sorgte letztlich die WWB Tiefbaugesellschaft mbH aus Krunkel im Landkreis Altenkirchen.

Sichere Lösung für die Schnittstellen

Der kreisrunde Fabekun-Schacht sollte komplett vorgefertigt werden und über sämtliche Öffnungen für die Einbindung der PP-Abwasserleitung DN 250, Belüftungs- und Entlüftungsleitungen – ebenfalls aus PP – jeweils mit DN 150 sowie der Druckleitung DN 100 und der drei Kabelleerrohre mit jeweils einem Außendurchmesser DA 110 verfügen. Die vier Erdungsanschlüsse mit wasserdichten Wanddurchführungen der Hauff-Technik GmbH & Co. KG wurden bei der Produktion ebenfalls direkt mit in die Schachtwand einbetoniert.

„Hier war nichts von der Stange, sondern eine komplette Sonderanfertigung“, erinnert sich Fabian Fasel, einer der Geschäftsführer des Fasel Betonwerks aus Nisterau. Er macht keinen Hehl daraus, dass ihm das Projekt anfänglich durchaus Kopfzerbrechen gemacht hat, was ihn aber noch zusätzlich angespornt habe.

PU-Auskleidung sorgt für zusätzliche Dichtigkeit

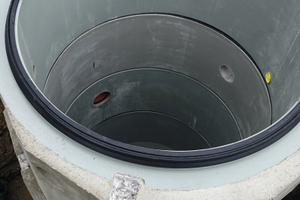

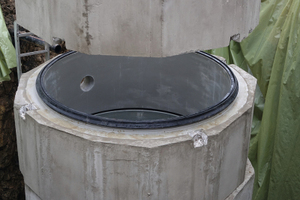

Hinzu kommt, dass die Schachtinnenwand einschließlich der Verbindungsmuffen für die Rohranschlüsse und einzelnen Schachtbauteile vollständig und nahtlos mit PU in einer Stärke von zehn Millimeter ausgekleidet sind, um auf diese Weise zu einer extrem hohen Dichtigkeit beizutragen. Hierbei vereinigt der Schacht die Vorteile der Werkstoffe Beton (gefertigt nach DIN 1917) und Kunststoff. „Die PU-Auskleidung sorgt unter anderem dafür, dass die im Schacht zwangsläufig entstehenden Gase dem Beton nicht zusetzen können“, erklärt Fasel mit Blick auf die besonders hohe Widerstandsfähigkeit und Korrosionsbeständigkeit des Fabekun-Schachtes. Dieser setzt sich in Montabaur aus einem 1,45 Meter hohen Schachtunterteil mit exzentrischem, 750 Liter fassendem, Pumpensumpf zur Aufnahme der beiden elektrisch betriebenen Tauchpumpen sowie drei Schachtringen in Höhen zwischen 90 und 100 Zentimeter zusammen. Deren Wandstärken variieren zwischen 25 und 35 Zentimeter. Insgesamt bringt der Schacht mit seiner Höhe von fast fünf Meter rund 23,5 Tonnen auf die Waage.

Darüber hinaus ist die Innenauskleidung des Schachtunterteils fugenlos ausgestaltet und löst ein zentrales Problem von Schachtbauten. Die Infiltration von Grundwasser sowie die Exfiltration von Abwasser in das den Schacht umgebene Erdreich, besonders im Bereich der Muffen und Fugen, ist so nicht mehr möglich.

Vorfertigung für schnellen Baufortschritt

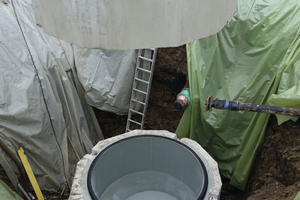

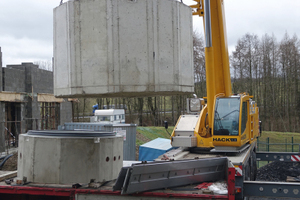

Nicht zuletzt aufgrund des extrem hohen Vorfertigungsgrades und der guten Koordinierung der Baubeteiligten wurden die Schachtteile innerhalb von nur wenigen Stunden gesetzt und der Einbau mit dem Aufbringen der Abdeckung mit einer Prüflast von 40 Tonnen erfolgreich abgeschlossen. Entsprechend zufrieden zeigte sich Projektleiterin Lydia Berressem von der Quartiersmanufaktur. Sie war beeindruckt von der erheblichen Planungsleistung, die zu einer hervorragenden Lösung geführt habe. Dem schloss sich Dipl.-Ing. (FH) Arno Frideres, Gesellschafter des Ingenieurbüros Scherf, die die Baumaßnahme geplant hatten, an: „Der Schacht ist exakt so konfektioniert worden, wie es gewünscht war.“
