Symmetrisch angeordnete Ventile machen den Unterschied

Symmetric Quickcoupler (SQ) garantieren flexibles Arbeiten mit Anbaugeräten

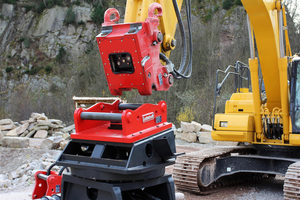

Vollhydraulischer SQ70 an einem 21-Tonnen-Bagger mit im Gehäuse integrierter Ventiltechnik.

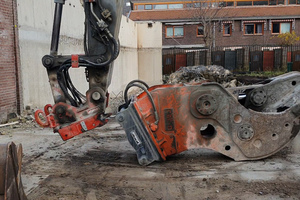

In Sekundenschnelle ist der Pulverisierer für den Abbruch gewechselt und sofort einsetzbar.

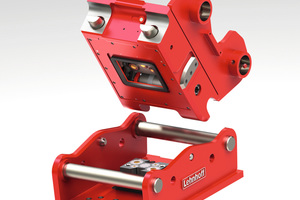

Die neuen vollhydraulischen Schnellwechsler sind für die Baggerklassen von 8 bis 43 Tonnen verfügbar.

Durch die einzigartige symmetrische Ventilanordnung lassen sich die meisten hydraulischen Anbaugeräte auch um 180° gedreht betreiben.

Mit den vollhydraulischen Symmetric Quickcoupler (SQ) arbeiten Abbruch-, Recycling- und Tiefbaufirmen effizient und wirtschaftlich.

Lehnhoff bietet drei Varianten mit passenden Adapterrahmen an: SQ60 (Baggerklasse: 8-18 Tonnen), SQ70 (Baggerklasse: 18-28 Tonnen) und SQ80 (Baggerklasse: 25-43 Tonnen). Eine vierte Variante ist mit dem SQ90 in Vorbereitung.

Die robusten, wartungsarmen SQ-Schnellwechsler basieren auf dem offenen S-Industriestandard. Sie sind kompatibel mit allen symmetrischen, mechanischen Werkzeugen, die dieser Norm folgen. Lehnhoff bietet die SQ-Wechsler seinen Kunden zwar auch in der mechanischen (SQM) und in der hydraulischen Version (SQH) an, fokussiert sich jedoch auf die vollhydraulische Variante. Denn damit halten Geräteträger dem hohen Tempo mit, das die fortschreitende Digitalisierung und Automatisierung auf den Baustellen forciert.

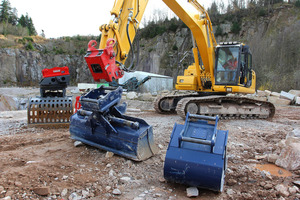

Zwangspausen sind mit dem Einsatz der Lehnhoff-SQ-Schnellwechsler passé. Denn mit ihnen wechseln Maschinisten aus der Kabine heraus und in Sekundenschnelle zwischen Schere, Greifer, Hammer, Pulverisierer sowie Tief-, Sieb- oder Sortierlöffel.

Bis zu 550 Liter Öldurchfluss pro Minute

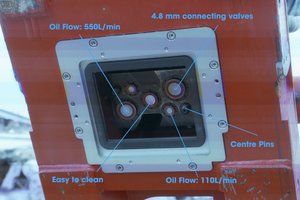

Lehnhoff SQ ergänzt den symmetrischen Gedanken des S-Standards mit einem Feature: Durch einen ebenfalls symmetrisch aufgebauten Ventilblock mit Kurzhubventiltechnik, lassen sich Anbaugeräte wie ein Schwenklöffel oder ein Brecher-Löffel auch im Hochlöffel-Modus hydraulisch betreiben.

Obendrein bieten die SQ-Modelle die höchste Öldurchflussmenge aller symmetrischen Wechsler auf dem Markt – und das ohne den Gegendruck zu erhöhen. Mit einem Öldurchfluss von bis zu 550 Litern pro Minute wird damit der Einsatz der Anbaugeräte ohne nennenswerten Leistungsabfall gewährleistet.

Ventiltechnik überzeugt Abbruchfirma

Das war auch der Hauptgrund, weshalb sich 2020 das niederländische Abbruchunternehmen Ripping B.V. für den Kauf zweier vollhydraulischer Lehnhoff SQ 80 entschied. Denn nur mit diesem maximalen Öldurchfluss erzielen die Ripping-Teams kontinuierlich Höchstleistungen im schweren Abbruch. „Dank der Kurzhubventiltechnik von Lehnhoff können wir endlich ohne erhöhten Gegendruck arbeiten und sparen seither enorm Kraftstoff“, ist Geschäftsführer Cees Ripping hochzufrieden.

SQ60, SQ70 und SQ80: Alle drei Varianten von Lehnhoff haben eine sichere Verriegelung und sind serienmäßig mit dem Lehnhoff Safety Control (LSC) Sicherheitssystem ausgerüstet. Und für jedes Anbaugerät gibt es herstellerübergreifend die passenden SQ-Adapter. Die Kunden können wählen zwischen:

Adapterrahmen für Löffel-Umbau,

Schraubadapter für alle gängigen hydraulischen Anbaugeräte

und Greiferadapter für hängende Greifer.

Wartungsfreundlicher Ventilblock

Die Anbaugerätewechsel mit den SQ-Wechslern gelingen in Sekunden und Installation und Wartung gehen leicht von der Hand. Das bestätigt Arthur Polak. Der Mitinhaber des Händlers DemTech in den Niederlanden hat dazu schon viele zufriedene Rückmeldungen seiner Kunden aus Abbruch, Recycling und Tiefbau bekommen. „Für die Installation“, schildert er das Prozedere, „muss ich dank der integrierten Druckloseinheit (BiD) nur den Ventilblock mit den Hydraulikschläuchen verbinden und das Panel des Sicherheits-Assistenzsystems Lehmatic Safety Control in der Kabine platzieren.“ Die Wartung, sagt er, sei noch einfacher: „In Sekunden erledigt ein Baggerfahrer die tägliche Reinigung des Ventilblocks und das Wechseln eines Ventils und Dichtrings dauert auch nur ein paar Minuten.“

Wirtschaftlicher, effizienter und sicherer arbeiten

Lehnhoffs Symmetric Quickcoupler bringen Effizienz und maximalen Arbeitsschutz auf die Baustelle. Bei wiederkehrend kurzen Arbeitsspielen absolvieren die Maschinisten hunderte Werkzeugwechsel pro Woche souverän und arbeiten dabei immer sicher und komfortabel. Fazit: Die von Lehnhoff integrierte Ventiltechnik bringt Flottenbetreibern ein Höchstmaß an Investitionssicherheit und dauerhaft wirtschaftliche Vorteile. Mit den SQ60-, SQ70- und SQ80-Modellen reduzieren sie ihre Betriebskosten deutlich. Zum einen werden Maschinen und Anbaugeräte geschont, da durch die Möglichkeit des schnellen Wechselns diese immer bestimmungsgemäß eingesetzt werden können. Zum anderen benötigen sie pro Einsatz weniger Bagger und Manpower. Equipment und Personal lassen sich damit für zusätzliche Projekte einplanen.
