Versickerungsanlage für bayerischen Eventausstatter

Sechs Jahre, nachdem Ben Cudok und Tobias Viße als Franchisenehmer das Unternehmen Party Rent in Eching gegründet haben, hat das Unternehmen im Sommer 2018 in Feldkirchen einen neuen Standort bezogen. Hier sind nun Lager, Logistik und die Verwaltung konzentriert. Das Niederschlagswasser der rund 8.000 Quadratmeter großen Dachflächen wird in eine unterirdische Versickerungsanlage aus 684 Graf Eco-Bloc Inspect 420 Modulen geleitet.

Erweiterung für 2020 geplant

Auf einer Grundstücksfläche von 13.400 Quadratmeter erstellte die Dreßler Bau GmbH als Generalübernehmer 3.900 Quadratmeter Büro- und Prozessflächen und 3.800 Quadratmeter Hallenflächen. Bereits für 2020 ist die Erweiterung der Gebäude geplant.

Zeitlose Optik

Kompaktheit ist außen wie innen das strukturelle Leitbild des Neubaus. Der monolithische Baukörper ist der Rahmen für komplexe innere Prozesse. Bei der Gestaltung wurde auf eine homogene, kompakte und zeitlose Optik Wert gelegt. Innen führt sich dies durch geradlinige Formen, Materialien und Farben fort. Der Showroom bietet auf 500 Quadratmeter die Möglichkeit, Eventkonzepte bereits vor der eigentlichen Veranstaltung real erlebbar zu machen. Hinzu kommen eine Showküche und eine 250 Quadratmeter große Terrasse samt Blick auf das umliegende Alpenpanorama.

Beheizt wird das Gebäude mit einem Blockheizkraftwerk, damit kann der Energiebedarf für Spül- und Lagertechnik fast komplett gedeckt werden. Auch bei der Entwässerung der Dachflächen entspricht das Gebäudekonzept neuesten Anforderungen der Behörden. Die Baubehörde hat eine Entwässerung der Dachflächen auf dem Grundstück verlangt, um vor allem bei Stark-regenereignissen eine hydraulische Überlastung der Kanalisation zu vermeiden. Unter der Lieferzufahrt können bis zu 287.280 Liter Wasser kontrolliert versickert werden. Für das der Versickerung zugeführte Niederschlagswasser entfallen die Niederschlagswassergebühren.

Blockverbund aus Modulen gefertigt

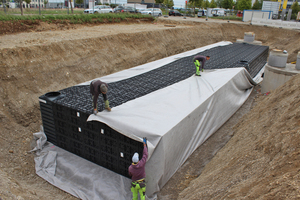

Die Versickerungsanlage ist innerhalb von nur sieben Arbeitstagen entstanden. Dafür hat das beauftragte Unternehmen Schneider Erd-Tiefbau GmbH, Peiting, zunächst eine Baugrube (34 x 13 x 3,35 Meter) ausgehoben. Drei Mitarbeiter haben innerhalb von eineinhalb Arbeitstagen die 684 Module vor Ort zu einem Blockverbund zusammengefügt. Die Versickerungsanlage hat Außenabmessungen von 26,40 x 5,60 x 1,98 Meter. Dazu wurden die Graf Eco-Bloc Inspect 420 Module in drei Lagen installiert und anschließend mit Graf-Tex Geotextil umschlossen.

Nach der Montage des Blockverbundes wurden die Rohrpositionen für den Zu- und Ablauf sowie die
Entlüftung positioniert. Zum Anschluss der Zulaufleitungen wurde eine Adapterplatte montiert. Die Graf Adapterplatte integriert die Nennweiten DN 300, 400 und 500 in einem mehrstufigen Anschlussstutzen. Damit konnte vor Ort der Anschluss an die vorhandene Rohrdimension der zwei Zu-laufrohre DN 300 KG 2000 mit zwei vorgesetzten
Lamellenklärern vorgenommen werden. Zudem wurden vier Rohre DN 100 KG 2000 zur Entlüftung angeschlossen.

Mit Kies verfüllt

Die Baugrube wurde nach dem Einbau des Versickerungsystems mit Kies verfüllt und lageweise verdichtet. Mit der ausgeführten Erdüberdeckung von 120 Zentimeter bis Geländeoberkante ist das Rigolensystem bis SLW 60 überfahrbar. Der Hersteller fordert für diesen Lastfall eine minimale Erdüberdeckung von nur 80 Zentimeter.

Regenwasserversickerung mit

dem Eco-Bloc Inspect 420

Die hohe Wirtschaftlichkeit bei Einbau und Betrieb war für das Planungsbüro Rauschenberg Ingenieur GmbH, Hagen, und dem Generalunternehmer Dreßler Bau GmbH, Stockstadt, maßgebendes Kriterium für den Einsatz der Module.

Die einfache Handhabung spart beim Rigolensystem Eco-Bloc Inspect 420 entscheidend Montagezeit und Kosten. Durch die vormontierten Module werden nur wenig Zubehör und keine Werkzeuge benötigt. Dank der integrierten Zentrierung sind die montagefreundlichen Module lediglich horizontal zu verbinden. So werden sie zu einem hochstabilen Blockverbund zusammengefügt, obwohl bis zu 60 Prozent weniger Verbindungspunkte gegenüber herkömmlichen Rigolensystemen benötigt werden. „Das System von Graf hat uns gegenüber anderen bekannten Rigolen viel Zeit bei der Montage gespart“, bestätigt Morris Goralski, verantwortlicher Bauleiter bei Schneider Erd-Tiefbau.

50 Jahre Nutzungsdauer

Die 420 Module werden zu 100 Prozent aus recyceltem Kunststoff hergestellt. Sie sind konstruktiv auf eine Nutzungsdauer von mindestens 50 Jahren unter Berücksichtigung einer zweifachen Sicherheit ausgelegt. Das Graf-Produkt ist mit gängigen Kameras DN 200 inspizierbar. In den Eco-Bloc-Verbund sind drei Schachtsysteme Vario 800 passgenau integriert. Dadurch war kein zusätzlicher Aushub notwendig und das Schachtvolumen wird in das Fassungsvermögen des Regenrückhaltesystems einbezogen. Das modulare System ermöglicht die freie Positionierung benötigter Schächte ohne statische Einschränkungen.

Vario 800 Schachtsystem

passgenau integriert

Das Schachtsystem bietet die Möglichkeit zum Anschluss großer Rohrdurchmesser bis DN 400. Mit dem um 360 Grad drehbaren VS-Zulaufmodul können Anschlüsse bis DN 300 ohne zusätzliche Anschlussbögen realisiert werden. Eine lichte Weite des Schachtes von 600 Millimeter erleichtert bei späteren Revisionen den Zugang. Der Teleskop-Domschacht ermöglicht die stufenlose Anpassung an die Erdüberdeckung bis zur Geländeoberkante. In Verbindung mit dem Teleskop-Domschacht-Lkw ist das System bis SLW 60 überfahrbar. Die Schächte wurden bei Graf bereits projektspezifisch vormontiert und anschlussfertig angeliefert. Dies sparte bei der In-stallation zusätzliche Zeit.

Neben den Produktvorteilen haben die umfassenden Serviceleistungen von Graf das Planungsbüro und die ausführenden Unternehmen überzeugt. Das Graf-Projektteam unterstützte das Bauvorhaben bei der Planung und Bemessung des Systems.
