Automatisierungslösung BIM-Automat
Export von BIM-Modellen für Planer auf TerminDie Formitas AG hat für ihre Schwestergesellschaft Carpus+Partner AG den „BIM-Automaten“ entwickelt, der Revit-Modelle automatisiert im gewünschten Format exportiert und bei Bedarf bereinigt.
Über eine Web-Plattform beauftragte Vorgänge laufen im Hintergrund ab, während die Mitarbeitenden regulär ihrer Arbeit nachgehen. Dadurch entfallen manuelle Exporte, die Revit bislang für die Nutzenden blockiert hatten. Das Beratungs- und Planungsunternehmen Carpus+Partner wendet den BIM-Automaten bei allen Projekten an. Dadurch sparen die Teams und das Unternehmen Zeit und Kosten im Rahmen von bis zu 16 Wochenstunden ein.
„In der täglichen Zusammenarbeit mit unserer Schwestergesellschaft erfuhren wir, wie oft es Projektbeteiligten unmöglich war, in Revit zu arbeiten, weil sie den Ablauf eines zeitraubenden Modellexports abwarten mussten“, erklärt Maksim König, BIM-Manager bei der Formitas AG. „Wir haben daher bei der Formitas die Automatisierungslösung BIM-Automat erarbeitet, sodass die Teams von Carpus+Partner ihre Zeit wieder produktiven Beschäftigungen widmen können.“

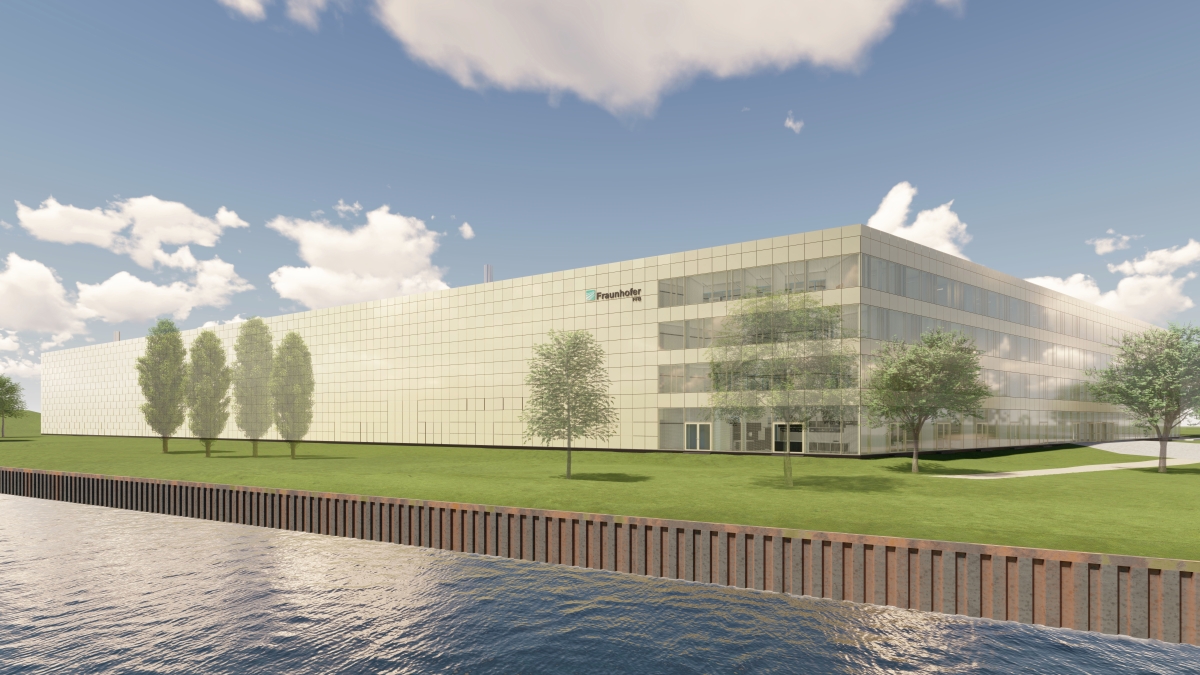

Visualisierung des Neubaus der Forschungsfertigung Batteriezelle in Münster, bei dem der Einsatz des BIM-Automaten für hohe Einsparungen sorgt
© Carpus+Partner AG
„Besonders spannend finde ich den perspektivischen Ausblick. So wie jetzt beim Modellexport werden Automatisierungstools langfristig auch regelbasiert bei der Bearbeitung der Modelle unterstützen und somit zur „Model Health“ beitragen, sagt Gero Marzenski, BIM-Consultant TGA/CAD-Konstrukteur bei Carpus+Partner.
Zeitliche und finanzielle Einsparung von bis zu 16 Wochenstunden
Um den Arbeitsfortschritt zu koordinieren und zu dokumentieren, entsteht bei BIM-Projekten kontinuierlich die Notwendigkeit für einen Modellexport. Beim Neubau der Forschungsfertigung Batteriezelle in Münster für die Fraunhofer-Einrichtung Forschungsfertigung Batteriezelle FFB kommen 25-30 Fachmodelle zum Einsatz. Mithilfe des BIM-Automaten kann Carpus+Partner hier bis zu 16 Wochenstunden der Arbeitszeit einsparen.
Cloudbasierte Automatisierung setzt Teamkapazitäten frei
Der von Formitas entwickelte BIM-Automat erledigt die Modellexporte im Hintergrund. Die Benutzenden tragen die gewünschten Modelle und Exporttermine auf einer Web-Plattform ein und der Automat führt diese entsprechend unabhängig aus, während Revit regulär weiter genutzt werden kann. Ein manueller Export dauert hingegen sehr lang und blockiert währenddessen den Gebrauch von Revit für die Nutzenden.
Carpus+Partner verwendet die Autodesk Construction Cloud für seine Revit-Modelle, sodass die Mitarbeitenden sie ohne VPN direkt öffnen und cloudbasiert darin arbeiten. Auch externe Fachplanende können ihre Modelle in der Cloud ablegen. Möchten die Carpus+Partner-Mitarbeitenden, wie häufig im Projektverlauf, ein Modell exportieren, muss dies oft im IFC-Format erfolgen und zusätzlich muss es bereinigt bereitgestellt werden (E-Transmit).
Modellexporte im richtigen Format ermöglichen Open-BIM
Insbesondere bei Open-BIM-Projekten ist die Bereitstellung der eigenen Planung für andere Beteiligte essenziell. Unter Open-BIM versteht man eine programmoffene (also nicht auf ein Programm oder einen Hersteller festgelegte) Arbeitsweise. Dafür müssen häufig Exporte zum Industriestandardaustauschformat „IFC“ gefahren werden. Die IFC-Dateien können dann in anderen Programmen geöffnet und weiterverarbeitet werden. So erzeugte Daten werden zum Beispiel von der BIM-Gesamtkoordination als Grundlage für Modellchecks genutzt oder der Bauherr benötigt die Daten für eigene Prozesse wie das Mengencontrolling oder für den modellgestützten Gebäudebetrieb.
