Praxistipp „Wirtschaftliches Mauern“

KS-Quadro im Oktameter-Raster und mit ausgeklügelter Logistik
Bild 1: Anlegen der Kimmschicht. Hierzu wird Normalmörtel der Mörtelgruppe III in einer Dicke von ca. 1 cm bis 3 cm aufgetragen. Die Ausrichtung erfolgt in Längs- und Querrichtung. Diese Schicht muss vor dem Weitermauern ausreichend erhärtet sein Fotos: Niebuhr
Bild 1: Anlegen der Kimmschicht. Hierzu wird Normalmörtel der Mörtelgruppe III in einer Dicke von ca. 1 cm bis 3 cm aufgetragen. Die Ausrichtung erfolgt in Längs- und Querrichtung. Diese Schicht muss vor dem Weitermauern ausreichend erhärtet sein
Fotos: Niebuhr

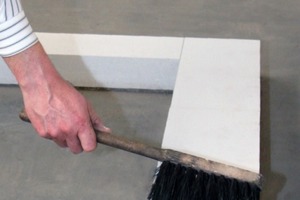

Bild 2: Vor dem Auftragen des Dünnbettmörtels ist die Kimmschicht abzufegen, damit Verunreinigungen entfernt werden und zwischen Dünnbettmörtel und Stein ein sicherer Verbund besteht
Bild 2: Vor dem Auftragen des Dünnbettmörtels ist die Kimmschicht abzufegen, damit Verunreinigungen entfernt werden und zwischen Dünnbettmörtel und Stein ein sicherer Verbund besteht
Bild 3: Aufgrund unterschiedlicher Witterungen (Wind / Hitze) und damit der Dünnbettmörtel seine optimalen Eigenschaften erreichen kann, ist ein Vornässen der Kimmschicht erforderlich
Bild 3: Aufgrund unterschiedlicher Witterungen (Wind / Hitze) und damit der Dünnbettmörtel seine optimalen Eigenschaften erreichen kann, ist ein Vornässen der Kimmschicht erforderlich
Bild 4: Der Auftrag des Dünnbettmörtels sollte nur mit geeignetem Zubehör erfolgen Hier dargestellt anhand einer Dünnbett-Kelle mit groben Zahnbild. Die Auftrags-länge des Dünnbettmörtels erfolgt nur für einen Kranhub/Versetzgang
Bild 4: Der Auftrag des Dünnbettmörtels sollte nur mit geeignetem Zubehör erfolgen Hier dargestellt anhand einer Dünnbett-Kelle mit groben Zahnbild. Die Auftrags-
länge des Dünnbettmörtels erfolgt nur für einen Kranhub/Versetzgang

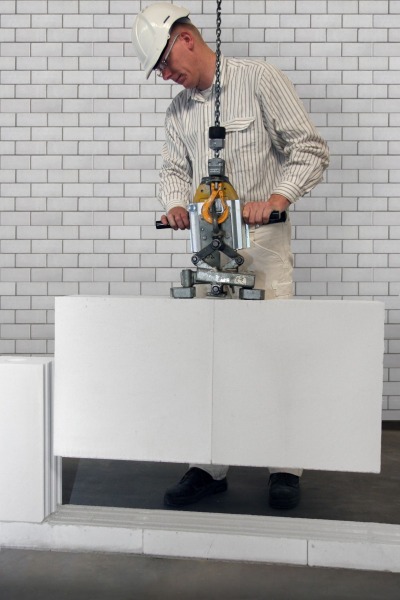

Bild 5 und 6: Die Steine werden mit einem Versetzgerät vermauert. Mit einer speziellen KS-Quadro-Versetzzange und einer Ein-Mann Steuerung versetzt ein Verarbeiter je Hub 0,5 m² Wand
Bild 5 und 6: Die Steine werden mit einem Versetzgerät vermauert. Mit einer speziellen KS-Quadro-Versetzzange und einer Ein-Mann Steuerung versetzt ein Verarbeiter je Hub 0,5 m² Wand
Bild 7: Die Stoßfugen bleiben in der Regel unvermörtelt. Ein Nut-Feder-System vermeidet ein Verkanten der Steine, sodass präzises Versetzen der Steine und planebene Wände gewährleistet sind
Bild 7: Die Stoßfugen bleiben in der Regel unvermörtelt. Ein Nut-Feder-System vermeidet ein Verkanten der Steine, sodass präzises Versetzen der Steine und planebene Wände gewährleistet sind
Bild 8: Das Abfegen der KS-Quadro ist auch während des Vermauerns an der Ober- und Unterseite der Steine zwingend erforderlich
Bild 8: Das Abfegen der KS-Quadro ist auch während des Vermauerns an der Ober- und Unterseite der Steine zwingend erforderlich

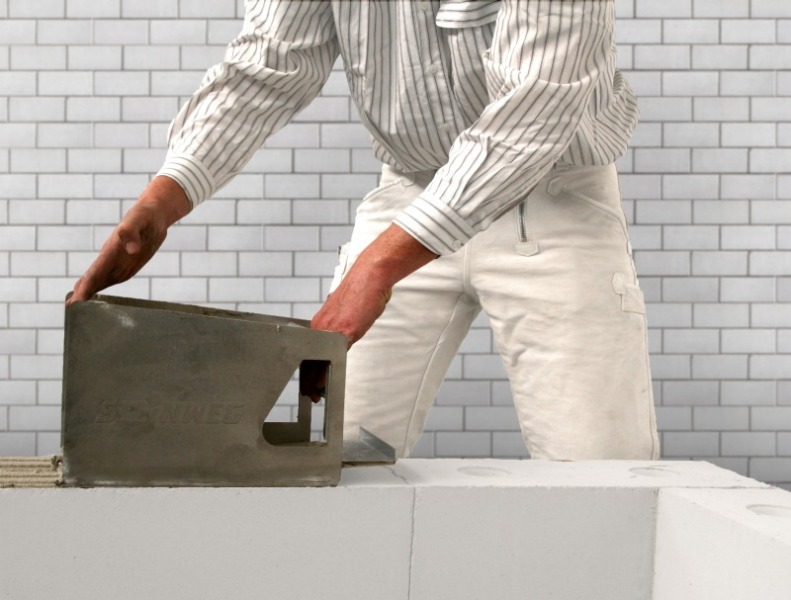

Bild 9: Der Auftrag des Dünnbettmörtels erfolgt hier mittels eines Mörtelschlittens. Der Lagerfugenmörtel lässt sich schnell aufziehen, eine gleichmäßige Dicke des Mörtelbetts und ein geringer Mörtelverbrauch sind gesichert
Bild 9: Der Auftrag des Dünnbettmörtels erfolgt hier mittels eines Mörtelschlittens. Der Lagerfugenmörtel lässt sich schnell aufziehen, eine gleichmäßige Dicke des Mörtelbetts und ein geringer Mörtelverbrauch sind gesichert
Bild 10: Das Bild zeigt deutlich den gleichmäßigen Auftrag des Dünnbettmörtels mit Mörtelschlitten mit grobem Zahnbild
Bild 10: Das Bild zeigt deutlich den gleichmäßigen Auftrag des Dünnbettmörtels mit Mörtelschlitten mit grobem Zahnbild
Bild 11: Das genaue Loten über mindestens zwei Schichthöhen ist erforderlich, um planebenes KS-Quadro-Mauerwerk sicherzustellen
Bild 11: Das genaue Loten über mindestens zwei Schichthöhen ist erforderlich, um planebenes KS-Quadro-Mauerwerk sicherzustellen
Bild 12: Durch den Einsatz einer mobilen Maurertreppe können gängige Geschosshöhen ohne größeren Aufwand problemlos erstellt werden
Bild 12: Durch den Einsatz einer mobilen Maurertreppe können gängige Geschosshöhen ohne größeren Aufwand problemlos erstellt werden

KS-Quadro ist ein wirtschaftliches KS-Bausystem, das im bewährten Oktameter-Raster und einer ausgeklügelten Logistik sowie rationellen Bauausführungen kombiniert mit sehr guten bauphysikalischen Eigenschaften den Bau qualitativ hochwertiger Gebäude ermöglicht.

Schnelle Arbeitsfortschritte und spezielle Bautechniken verkürzen Bauzeiten und sorgen für ein wertbeständiges und hochwertiges Qualitätsmauerwerk. In diesem Praxistipp sind einige wesentliche Schritte zusammengestellt, die für eine hochwertige und zugleich wirtschaftliche Bauausführung beachtet und berücksichtiget werden sollten. Weitere detaillierte Informationen erhalten Sie unter www.ks-quadro.de.

Text und Fotos:
Dipl. Ing. Bernd Niebuhr,
Fachjournalist, Hannover

Schnelle Arbeitsfortschritte und spezielle Bautechniken verkürzen die Bauzeiten!
