Burgoberbach lässt Radfahrer nicht im Regen stehen
Niederschlagsmanagement mit D-Raintank 3000Mit dem Lückenschluss im Radwegenetz zwischen Gerersdorf und Niederoberbach setzt die mittelfränkische Gemeinde Burgoberbach auf mehr Sicherheit für Radfahrer.

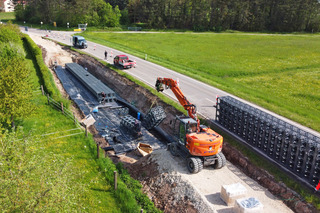

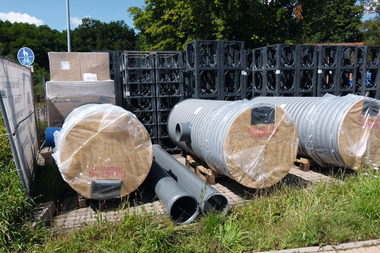

Nach dem Lückenschluss im Radwegenetz zwischen Gerersdorf und Niederoberbach sorgt in Zukunft ein knapp 111 m3 fassender Retentionsblock aus D-Raintank 3000-Elementen von Funke Kunststoffe für die kontrollierte Ableitung des Niederschlagswassers in den Hesselbach.
© Funke Kunststoffe

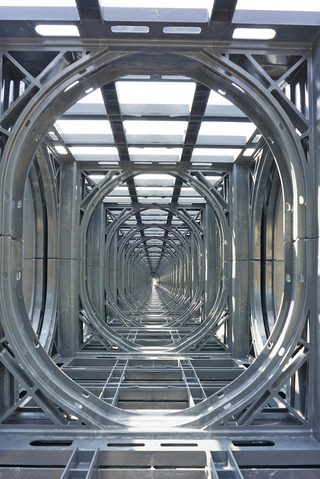

Für Kamerabefahrungen, Wartungsarbeiten und Spülungen ist die offene Konstruktion der D-Raintank 3000-Elemente ideal.
© Funke Kunststoffe
Die Entwässerung des asphaltierten Radwegs erfolgt über einen Graben, der zwischen Radweg und Staatsstraße verläuft. Von hier aus gelangt das anfallende Wasser Richtung Hesselbach. Damit dessen Pegel bei Starkregen nicht zu stark ansteigt, hat das mit der Bauüberwachung und Planung beauftragte Ingenieurbüro Heller GmbH, Herrieden, ein Rückhaltereservoir nahe dem Ort Niederoberbach mit einem Rückstauvolumen von knapp 111 m³ konzipiert, von dem aus das Niederschlagswasser nach temporärer Zwischenspeicherung kontrolliert in den Hesselbach gelangt.
D-Raintank 3000 als optimale Lösung
Von dem Retentionskörper wird das Wasser über einen DRT-Funktionsblock DN 1000 mit integrierter Drossel und ein Kunststoffrohr DN/OD 400 sohlengleich abgeführt. Dabei sorgt der Querschnitt für eine Drosselung. Sobald mehr Niederschlag fällt, steigt der Wasserstand in den D-Raintank 3000-Elementen. Durch die im Funktionsblock integrierte Drossel und dem damit direkt in der Rigole befindlichen Drosselablauf konnte zusätzlich Platz eingespart werden. Ebenfalls ermöglicht der Funktionsblock eine Wartung der Drossel und durch die im inneren offenen D-Raintank 3000-Elemente ist eine optische Begutachtung des Innenraums des Retentionskörpers ohne Kamerabefahrung möglich.
Gut eingepackt
Angesichts der geplanten Verwendung werden die D-Raintank 3000-Elemente auf dem Planum mit der Frostschutzschicht zuerst mit einem Filtervlies, dann mit der vorgesehenen Kunststoffdichtungsbahn und abschließend noch einmal mit einem Filtervlies ummantelt. Diese Montage stellt sicher, dass die Folie nicht beschädigt wird – weder von den Ecken und Kanten der D-Raintank 3000-Elemente noch beim Verfüllen der Baugrube. Die einzelnen, aus widerstandsfähigem PVC-U bestehenden Elemente verfügen über die Abmessungen 600 x 600 x 600 mm (LxBxH). Sie wurden in vier Reihen nebeneinander und zwei Lagen übereinander auf einer Länge von 39,6 m eingebaut. Damit hat der Retentionskörper eine Größe von 39,6 x 2,40 x 1,20 m (LxBxH). Vorgeschaltet ist ein Funke Reinigungsschacht DN 1000. Er hält die anfallenden Feststoffe in Niederschlagswasserabflüssen zurück. Das ankommende Niederschlagswasser wird über den Zulauf vor eine Umlenkplatte geleitet und in eine Kreisbewegung gebracht.
Funke Kunststoffe GmbH

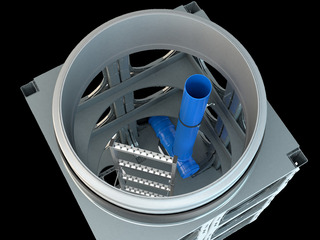

Beim DRT-Funktionsblock handelt es sich um einen vollwertigen Einstiegsschacht, der bis zur Sohle des Rigolenkörpers einen begehbaren freien Durchgang von 950 mm schafft.
© Funke Kunststoffe
Eine Füllkörperrigole aus D-Raintank 3000-Elementen kann mit einem DRT-Funktionsblock ausgestattet werden. Dabei handelt es sich um einen vollwertigen Einstiegsschacht, der bis zur Sohle des Rigolenkörpers einen begehbaren freien Durchgang von 950 mm schafft und die Begutachtung weitreichender Rigolen-Bereiche ermöglicht. Ebenso kann Messtechnik innerhalb der Rigole von Hand montiert werden und es ist ausreichend Platz zur Installation von größeren Pumpen vorhanden.
Darüber hinaus kann der DRT-Funktionsblock mit Drosseleinrichtungen oder einer Vorreinigung ausgerüstet werden. Das spart ebenfalls Platz, zudem aber auch Kosten, da Drossel- oder Vorreinigungsschächte neben der Rigole entfallen. Die Ausführung mit einer integrierten Drossel hat die Bezeichnung DRT-Funktionsblock-DR. Er ist ein-, zwei- und dreilagig mit Notüberlauf in den Nennweiten DN/OD 160, DN/OD 200 und DN/OD 250 erhältlich. Die Drosselelemente werden entsprechend der im Projekt geforderten Drosseldurchflüsse individuell berechnet und gefertigt.
