Nachhaltige Lösungen für den Leitungsbau
Grabenlose Technologie für Ausbau und Erhalt der InfrastrukturWährend die Konjunktur im Hochbau rückläufig ist, ist die Tiefbaubranche wieder auf Wachstumskurs. Das gilt besonders für den Rohr- und Kabelleitungstiefbau, denn dringliche Infrastrukturprojekte nehmen wieder Fahrt auf.

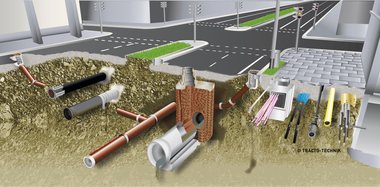

Mit der minimalinvasiven Nodig-Technik kann jede Aufgabenstellung im Leitungsbau schnell und schonend durchgeführt werden.
© Tracto
Trotz teilweise massiver privater Investitionen und staatlicher Förderung kommen Infrastrukturprojekte wie Breitbandausbau mit Glasfaser, die Umstellung der Energieversorgung auf erneuerbare Quellen und die Instandhaltung bestehender Leitungsnetze vielerorts nicht so schnell voran wie nötig. Das liegt in erster Linie an den Kosten und der Dauer der Verlegung der Leitungen in offener Bauweise, z.B. in Form von langen Straßensperrungen und Umleitungen. Die schnelle und minimalinvasive geschlossen Bauweise bietet eine nachhaltige und effiziente Alternative.
Grabenlos Zeit, Geld und Ressourcen sparen
Der Verzicht auf offene Gräben spart Zeit, Geld und Ressourcen. Anwohner und Natur werden vor unnötigen Eingriffen geschützt, das Klima wird geschont. Es gibt weniger Baulärm, keine Staus oder Umleitungen. Durch den Wegfall von Aushub- und Wiederherstellungsarbeiten wird nicht nur Material eingespart, sondern auch CO2 und Feinstaubemissionen. Darüber hinaus können alle Arten von Flächen unterquert werden: Gewässer, dicht bebaute Areale, Parks und Gärten, Straßen und Autobahnen und sogar Naturschutzgebiete.
Die Vorteile der Nodig-Technik werden durch Zahlen belegt: Durch den Wegfall von Aushub- und Wiederherstellungsarbeiten reduzieren sich die Baukosten um ca. 80%, bezogen auf die untersuchten Baustellen wird bis zu 70 % der Bauzeit eingespart, und die Emissionen um bis zu 98 % geringer (Quellen s. Abbildung).
Dass grabenlose Technologie für den Leitungsbau Zeit, Geld und Ressourcen spart lässt sich anhand von Zahlen belegen.
© Tracto
Nodig-Lösungen für jede Aufgabenstellung

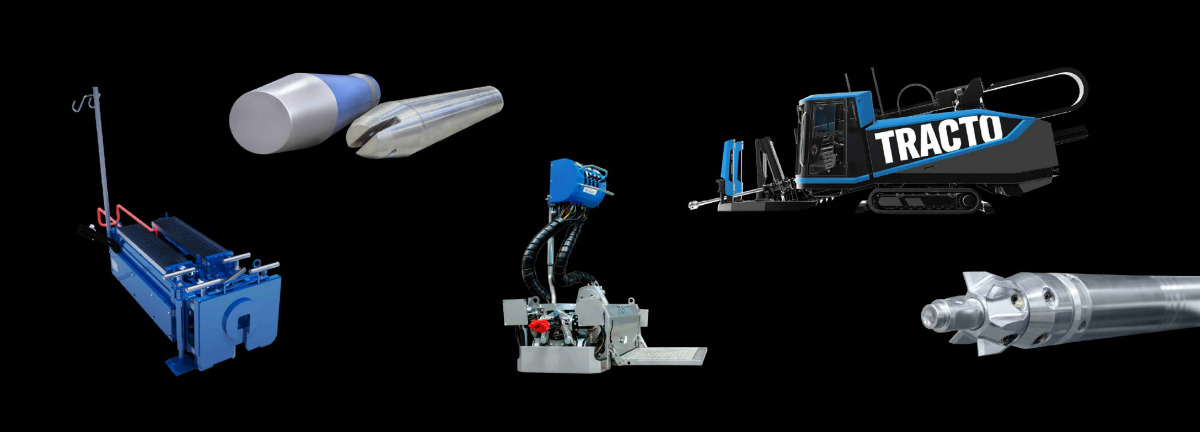

Die Nodig-Technik ist heute auf einem so hohen Entwicklungsstand, dass praktisch jede Aufgabenstellung im Leitungsbau grabenlos durchgeführt werden. Der Vollanbieter Tracto liefert qualitativ hochwertige gesteuerte und ungesteuerte Systeme für die Rohrverlegung und Rohrsanierung in geschlossener Bauweise, die mit jeder Anforderung und jedem Untergrund zurechtkommen:
Ungesteuerte GrundoMat-Erdraketen für Hausanschlüsse und kurze Unterquerungen
Ungesteuerte GrundoRam-Horizontalrammen für den Pipeline- und Tunnelbau
Lenkbare GrundoSteer-Richtpressanlagen für Hausanschlüsse oder kurze Unterquerungen
Steuerbare GrundoPit Mini-Bohrgeräte für komplexe Trassenverläufe in engen Platzverhältnissen, anspruchsvollen Terrains und / oder schwierigen Böden
Steuerbare GrundoDrill-Spülbohranlagen für die flexible Rohrverlegung unter oder entlang von Verkehrswegen und Gewässern in allen Bodenarten einschließlich Fels
GrundoBurst-Systeme für die grabenlose Rohrsanierung und -erneuerung in der bestehenden Trasse

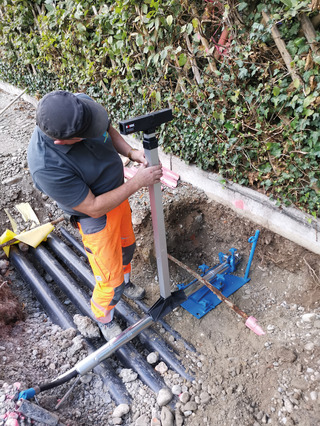

Neue Hausanschlüsse für Ökostrom mit der GrundoMat-Erdrakete in Landsberg: Die Rohrverlegung 5 x DA 63 mm über 6 m, 11 m, 5 m, 5 m, 8 m und 4 m dauerte nur drei Arbeitstagen.
© Tracto
Ebenso erhält der Unternehmer bei Tracto verlässliche Unterstützung mit allen verbundenen Dienstleistungen eines Technologieführers, angefangen von Vorführungen und Trainings im Umgang mit der Maschinentechnik, Projekt- und Produktberatung und zur geologischen Bewertung bei konkreten Bauvorhaben bis hin zu Finanzierung und Gebrauchtmaschinenservice. Jahrzehntelange Expertise und Repräsentanzen in ganz Deutschland garantieren einen engmaschigen und schnellen Kundendienst.
Grabenloser Leitungsbau in der Praxis
Kommunale und regionale Auftraggeber in Deutschland erkennen mehr und mehr, dass am Einsatz alternativer Verlegeverfahren kein Weg vorbeiführt, wenn der Ausbau der Infrastruktur gelingen soll. Mit Hilfe der geschlossenen Bauweise können die benötigten tausende Kilometer an Leitungen schnellstmöglich zu vertretbaren Kosten und mit den geringsten Eingriffen in die Umwelt verlegt werden. Die folgenden Projekte belegen das anschaulich:
Neue Hausanschlüsse für Öko-Strom per Erdrakete
Die Stromversorgung der Stadt Landsberg erfolgt zu 100% aus Wasserkraft. Sanierungsmaßnahmen an den Geh- und Radwegen am Hindenburgring, einer teilweise vierspurigen Straße in der Altstadt, wurden dort genutzt, um alte Strom-Hausanschlüsse im Auftrag der Stadtwerke Landsberg mit der GrundoMat-Erdrakete durch neue Leitungen DA 63 mm über Längen von 6 m, 11 m, 5 m, 5 m, 8 m und 4 m zu ersetzen. Insgesamt dauerte das nur drei Arbeitstage.

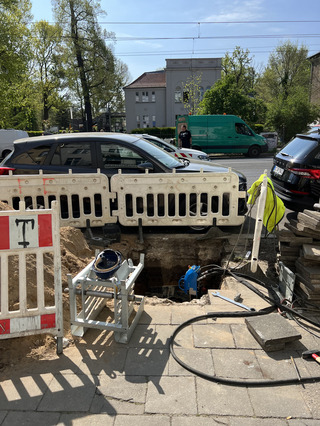

In Berlin-Pankow kam eine lenkbare Richtpressanlage GrundoSteer PS130 im Zuge des Breitbandausbaus für die Unterquerung der stark frequentierten ‚Breite Straße‘ zum Einsatz.
© Tracto

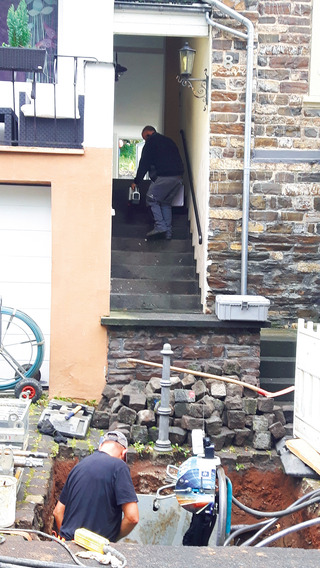

Für die Leitungsverlegung mit dem GrundoPit PS60 durch den steilen, eng bebauten Berg war lediglich eine kleine Baugrube vor dem davorliegenden Haus am Fuß des Steilhangs notwendig.
© Tracto
Breitbandausbau unter Straßenbahnschienen
Im Zuge des Breitbandausbaus wurden in Berlin-Pankow drei PE-Rohre DA 50 im Bündel unter der ‚Breiten Straße‘ verlegt, in deren Mitte eine Straßenbahn mit zwei Schienensträngen verläuft. Der Einsatz einer Erdrakete war aufgrund einer geringen Deckung nicht genehmigt. Deshalb kam eine lenkbare Richtpressanalage GrundoSteer PS130 zum Einsatz. Obwohl die Straßenbahn-Oberleitung die Ortung des Pilotvortriebs erschwerte, wurde das Ziel erreicht und das Rohrbündel innerhalb eines Arbeitstages problemlos eingezogen.
Alternativlos grabenlos: Verlegung einer Wasserleitung im Steilhang
Für einen neuen Wasser-Hausanschluss musste in Cochem an der Mosel eine 46 m lange Leitung von der Straße durch einen dicht bebauten Steilhang direkt ins Haus des Kunden verlegt. Die Trasse verlief unter bestehender Bebauung unterhalb von Treppen, unter einem Hausflur und einer gepflasterten Terrasse, einem Gartenbeet, einer Wiese und verschiedenen Wegen. Trotz dieser widrigen Umstände dauerte die Verlegung der Leitung mit dem steuerbaren Mini-Bohrsystem GrundoPit PS60 nur 1,5 Arbeitstage.
Investition in Nodig ist eine Investition in die Zukunft
Rohrleitungsbauunternehmen können durch den Einsatz der Nodig-Technik ein nachhaltiges Auftrags- und Wachstumspotenzial erschließen. Eine Investition in diese Technologie ist eine Investition in die Zukunft und schafft ausführenden Unternehmen aufgrund ihrer wirtschaftlichen und ökologischen Nachhaltigkeit eindeutige Vorteile im Wettbewerb um die genannten Infrastrukturprojekte. Gleichzeitig leisten sie mit dem Einsatz der schonenden und minimalinvasiven Nodig-Technik einen wichtigen Beitrag zum Klimaschutz. Zudem kann das Problem des Fachkräftemangels durch die grabenlose Bauweise in Teilen aufgefangen werden, denn für den geschlossenen Kabel- und Rohrleitungsbau werden erheblich weniger Arbeiter und Gerätebediener benötigt als bei der offenen Verlegung.
