50 Meter Reichweite
Kompakte Abmessungen, hohe Reichweite
Bei der Entwicklung der in der 50-Meter-Klasse angesiedelten neuen
Liebherr Autobetonpumpe standen vor allem die Optimierung
des Leergewichts und der Abmessungen im Lastenheft.
Die neue 50 M5 XXT erweitert das Autobetonpumpen-Programm von Liebherr. Der Mast in fünffach-Multifaltung lässt sich mit seiner perfekten Kinematik sehr gut bedienen. Die alternierende Verrohrung nahe am Mast sorgt für gleichmäßige Bewegungen über der Baustelle. Mit der Reichhöhe von 49,1 m und einer Reichweite von 44,4 bietet die kompakt konstruierte Autobetonpumpe beeindruckende Aktionsradien.
Stabiler und leichter
Ein innovatives Highlight ist der neuentwickelte Mastbock. Trotz erheblicher Gewichtsreduzierung konnte die Stabilität weiter erhöht werden. Eine maßgebliche Rolle spielen dabei eigenentwickelte Komponenten, wie z.B. der Kugeldrehkranz und der Drehwerksantrieb. Hier profitiert die Autobetonpumpe vom jahrzehntelangen Know-how von Liebherr bei der Entwicklung und Fertigung dieser Komponenten für andere Baumaschinen. Die 50 M5 XXT wird wahlweise mit vier verschiedenen Pumpeinheiten angeboten. Damit sind Förderleistungen von 138 m³ bis 167 m³ pro Stunde möglich. Zwei dieser Varianten sind Langhubversionen; mit 2400 mm Förderhub sind sie besonders laufruhig und effizient.
Kompakte Bauform

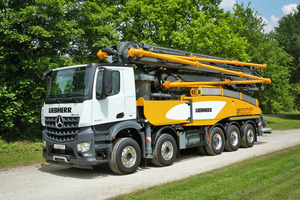

Abhängig vom Fahrgestell liegt die Gesamtlänge der neuen Autobetonpumpe von Liebherr in Transportstellung bei ca. 12 m. Der neue, besonders kompakte Mast hat nach hinten fast keinen Überhang. Dies gewährleistet sichere Fahreigenschaften und gutes Handling in der Baustelle. In Europa wird die Liebherr 50 M5 XXT auf handelsübliche Fünfachs-Fahrgestelle (10x4) montiert. Das Leergewicht liegt deutlich unter 40 Tonnen. So bleiben genügend Gewichtsreserven für umfangreiches Zubehör. Für Märkte ohne Achslast-beschränkung kann die Pumpe auch auf ein Vierachs-Fahrgestell (8x4) montiert werden. In dieser Variante liegt das Leergewicht unter 38 Tonnen.
Innovative XXT-Abstützung
Die patentierte XXT-Schmalabstützung, die Liebherr als einziger Hersteller anbietet, ist äußerst stabil und verwindungsarm. Die vorderen und hinteren Stützarme sind direkt am Mastbock des Verteilermastes befestigt, wodurch die Kräfte ohne Umwege vom Mast direkt in die Abstützungen geleitet werden. Alle vier Abstützarme sind schwenkbar. Das erlaubt höchste Flexibilität und einen äußerst großen Arbeitsbereich des Verteilermasts beim Schmalabstützen. Besonders bei Baustellen mit eingeschränktem Zugang ist dies ein entscheidender Vorteil.
Als Fahrgestell können für die Autobetonpumpe je nach Kundenanforderung Chassis unterschiedlicher Hersteller verwendet werden. Optionales Zubehör und Ausstattung sind für die 50 M5 XXT in großem Umfang erhältlich. So können Kunden zusätzliche Staufächer, einen modulareren Wassertank oder auch einen zusätzlichen Aufstieg auf der linken Seite wählen. Ein Hochdruckreiniger erleichtert das Reinigen und ein pneumatisches Endschlauch-Quetschventil verhindert das Nachlaufen von Beton beim Umsetzen des Mastes.
