Abdichtungsbahn mit Höchstzugkraft

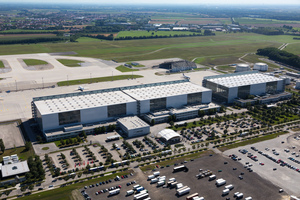

Wenn auf einem Flughafengelände Gebäude saniert werden müssen, gibt es für die beteiligten Unternehmen aufgrund von Sicherheitsvorkehrungen einiges zu beachten. Diese Erfahrung machte auch die Firma Pohlen Bedachungen GmbH & Co. KG. Sie war mit der Sanierung der Dachabdichtung einer Flugzeugwartungshalle des Flughafens München beauftragt. Auf einer Fläche von rund 30.000 Quadratmetern bietet die Halle Platz für die gleichzeitige Wartung und Unterbringung von fünf Flugzeugen des Typs Boeing 757 oder sechs Jets des Typs MD 83.

Die Mineralfaser-Wärmedämmung hatte im Laufe der Jahre die erforderliche Druckfestigkeit verloren und die bestehende PVC-Abdichtung wies zum Teil Alterungserscheinungen und Undichtigkeiten auf – eine Sanierung war unumgänglich. Da die Sika Deutschland GmbH ein Spezialist für Flachdachabdichtungen ist und bereits mehrere Projekte an Flughäfen betreut hat, nahmen die bei der Sanierung des Hangar 3 beteiligten Unternehmen die Beratung der Sika-Experten gerne in Anspruch.

Sichere Befestigung

Eine Anforderung an die neue Dachabdichtung war, dass sie aufgrund der besonderen Gebäudegestaltung und der damit einhergehenden Windsog-Belastung höchst widerstandsfähig und sicher befestigt sein musste: Die Südfassade des 300 Meter langen Gebäudes lässt sich nahezu komplett öffnen, da sich hier die acht 40 Meter breiten, stützenlosen Hangartore befinden. Stahlträger sind lediglich im darüber liegenden Lichtband eingesetzt. Sind alle Tore geöffnet, entsteht ein erheblicher Innendruck, der die Dachabdichtung, zusätzlich zur Windsoglast am exponierten Vorfeld-standort, erhöht belastet. Bei der Dimensionierung der Befestigungsmittel vertraute das mit der Planung beauftragte Ingenieurbüro, GFM Bau- und Umweltingenieure, München, auf die Windlastberechnungen und Detailplanungen der Ingenieure von Sika.

Überdurchschnittliche Höchstzugkraft

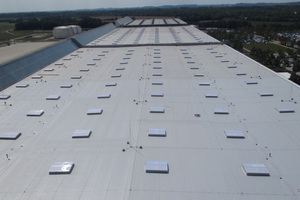

Zur Abdichtung des Hallendachs kam die FPO-Abdichtungsbahn Sarnafil TS 77-18 zum Einsatz. Sie bot deshalb die optimale Lösung, weil sie mittig mit einer Kombination aus Glasvlies und Polyestergelege verstärkt ist. Dies verleiht der Abdichtungsbahn gemäß DIN EN 12311-2 eine überdurchschnittlich über den Anforderungen liegende Höchstzugkraft und lässt sie auch hohem Windsog standhalten. Die Sarnafil TS 77-18 Dachabdichtungsbahn wird mit Sarnabar Befestigungsprofilen S 6/10 mechanisch befestigt. „Der Vorteil des Systems ist, dass die Befestigungslast nicht nur punktuell aufgenommen, sondern sie linear auf die gesamte Sarnabar-Schiene verteilt wird. Die Anzahl der Montagepunkte kann also reduziert werden – und mit ihr auch die Befestigungszeit“, erklärt Hans Henßen, Projektleiter bei Pohlen Bedachungen.

Nachhaltige Dachsanierung

Bei der Auswahl der eingesetzten Produkte war neben der Robustheit auch Nachhaltigkeit ein wichtiges Kriterium. Das Produkt Sarnafil TS 77-18 wird diesem Anspruch des Bauherrn gerecht: Sika brachte die FPO-Abdichtungsbahn bereits vor 25 Jahren auf den Markt und führt seither regelmäßig Felduntersuchungen durch, um die Lebensdauer der Sarnafil-Abdichtungsbahnen zu prognostizieren. Diese liegt mittlerweile bei einer geschätzten Nutzungsdauer von über 50 Jahren und ermöglicht damit eine besonders wirtschaftliche und zugleich auch nachhaltige Dachsanierung der Flugzeugwartungshalle. Auch Nachhaltigkeitsdatenblätter liegen zum Produkt vor.

Qualitätssicherung

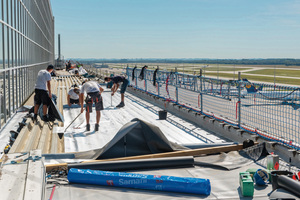

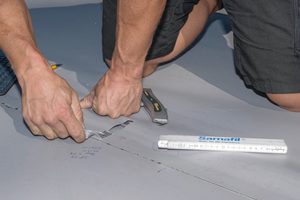

Die zwei Meter breiten Sarnafil-Abdichtungsbahnen werden auf der Mineralfaserdämmung lose verlegt und mit einem Sarnamatic-Schweißautomaten untereinander thermisch verschweißt. „Das Verschweißen der Bahnen mit der eigens entwickelten Düse Prep ermöglicht eine erhebliche Zeiteinsparung, da die Nahtstelle nicht vorbehandelt werden muss“, so Henßen. Der Clou: Die Düse Prep erhitzt die Nahtstelle und raut sie an. Dadurch lassen sich die Abdichtungsbahnen ohne Nahtvorbereitung zuverlässig mit-einander verbinden, ohne dass sie zuvor gereinigt werden müssen. Um dem Flughafen die optimale Verarbeitung der Abdichtungsbahn zu bestätigen, wurde alle 500 Quadratmeter eine Schälprobe an der Nahtstelle durchgeführt. Von dieser zusätzlichen Qualitätssicherung profitierte auch das Verarbeitungsunternehmen – man konnte sicher sein, dass die Schweißnaht die erforderliche Breite von mindestens 20 Millimeter aufwies und die Bahnen sicher miteinander verbunden waren.
