FLÜSSIGKUNSTSTOFF-ABDICHTUNG

Sanierung am Planetarium

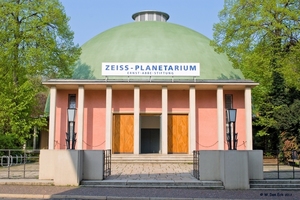

Das dienstälteste Großplanetarium der Welt ist

das Zeiss-Planetarium im thüringischen Jena,

ein imposanter Bau mit fragiler
Kuppelkonstruktion. Beschädigungen machten eine Sanierung der berühmten grünen Kuppel notwendig.

Thomas Kison; Produktingenieur Flachdach im
Geschäftsbereich Roofing der Sika Deutschland GmbH, Stuttgart

Die Idee, einen begehbaren Himmelsglobus zur anschaulichen Darstellung der Planetenbahnen zu errichten, stammt aus dem Jahr 1912 und war Ursprung für das Mitte der zwanziger Jahre errichtete Zeiss-Planetarium nach den Entwürfen der Architekten Schreiter & Schlag.

Aufgrund starker Beschädigungen wurde 2011 und 2012 eine umfangreiche denkmalgerechte Sanierung der Planetariumskuppel geplant und durchgeführt. Der Denkmalwert steht in engem Zusammenhang mit der zur Entstehungszeit bahnbrechenden Erfindung des sogenannten Zeiss-Dywidag-Systems. So wird ein fragiles, aber statisch stabiles Netzwerk aus Eisenstäben bezeichnet, das von einer dünnen, selbsttragenden Betonschale umhüllt wird. Diese erzielt bei geringem Materialaufwand vergleichsweise große Spannweiten. Die Geometrie der Kuppel stellt dabei eine absolute Besonderheit dar: Die 18 m hohe Kuppel hat einen Durchmesser von 25 m, während die Betonschale nur 6 cm stark ist.

Gestaltungsmerkmale im Fokus

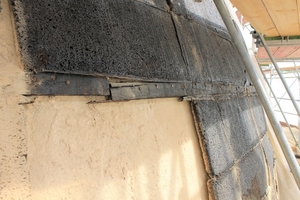

Die Erhaltung, Schutz und Wiederherstellung wesentlicher Gestaltungsmerkmale aus den 1920er Jahren war ein zentrales Ziel der Sanierung. Um Beschädigungen und Rissbildung der feinen Tragkonstruktion zu vermeiden, mussten sämtliche Arbeiten erschütterungsfrei durchgeführt werden. Eine mechanische Befestigung der neuen Dämm- und Abdichtungsschicht im Baukörper war wirtschaftlich nicht umsetzbar. Eine weitere Herausforderung war die Durchführung der Arbeiten bei laufendem Betrieb. Zunächst wurde der Aufbau der geschädigten Dachhaut bis zur Betontragschale rückgebaut, da sich die bauzeitliche Wärmedämmung und ausgleichende Mörtelschicht bereits teilweise zersetzt hatten. Der Aufbau bestand aus einer in Heißabstrich getränkten und aufgeklebten Korkdämmung. Darüber befanden sich als Primärabdichtung grün beschieferte Teerbahnen, die auf Holzringe genagelt waren. Diese Lage aus Holzringen war wiederum über Fang­eisen befestigt, das mit der Armierung verbunden wurde. Die in den 1960er Jahren angebrachte Dachhaut bestand aus einer Aluminium-Blechdeckung, die lediglich an der Bestandsabdichtung befestigt wurde. Neben den verschiedenen Umwelteinflüssen war genau diese Konstruktionsart Ursache für die starken Beschädigungen. So kam es bereichsweise zum Versagen der Holzkonstruktion und zum partiellen Abrutschen der Primärabdichtung. Die Lagesicherheit der Gesamtkonstruktion war deshalb nicht mehr gewährleistet und ein Rückbau bis zur Betontragschale erforderlich. Giftige Stäube – insbesondere durch die PAK-Belastung der alten Teerbahnen – stellten eine starke Gesundheitsgefährdung dar, deshalb mussten alle Rückbaumaßnahmen nach entsprechenden Schutzvorschriften durchgeführt werden.

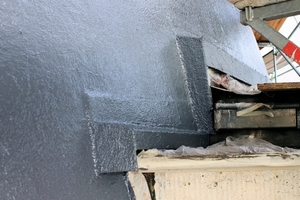

Beim Neuaufbau der insgesamt 1.100 m² großen Fläche kam eine weltweit bisher einmalige Abdichtungsvariante zum Einsatz: Als Dämmung wurde 60 mm starkes Schaumglas des Typs Foamglas T4 mit dem Systemkleber PC 56 vollflächig direkt auf die Betonschale aufgeklebt. Die Stöße wurden ebenfalls verklebt. Anschließend wurde das SikaRoof MTC 18 Flüssigkunststoffsystem von Sika Deutschland als Dachabdichtung appliziert – unmittelbar auf die Foamglasdämmung. Der Vorteil dieses Flüssigkunststoffes ist, dass komplizierte Dachformen sowie schwierig auszuführende Anschlüsse einfach, schnell und nahtlos abgedichtet werden können. Die innovative MTC-Technologie hat außerdem eine extrem kurze Ablüftungszeit, da die Materialhärtung durch Luftfeuchtigkeit in Gang gesetzt wird. Die Abdichtungsschicht ist daher unmittelbar nach dem Auftragen regenfest und wasserdicht, ohne dass dabei CO2 freigesetzt wird.

Farbwechsel zum Ursprung

Der Sikalastic-Flüssigkunststoff des Stuttgarter Spezialisten für Bauchemie, Sika, war für die Sanierung des Zeiss-Planetariums  aus gleich mehreren Gründen ideal: SikaRoof MTC 18 geht einen direkten Verbund mit der Dämmung ein, wobei sich das Material frei an die Kuppelform anpasst. Dies ist mit einer textilen Vlieseinlage nicht zu realisieren, ohne die komplett nahtlose Optik der Kuppelform zu beeinträchtigen – laut Planung war jedoch genau dies eine wichtige Vorgabe. Die hier verwendete Glasvlieseinlage ermöglicht daher eine uneingeschränkt glatte Oberfläche ohne sichtbare Vliesüberlappungen. Ein weiterer Vorteil im Vergleich zu anderen Flüssigkunststoffen ist die kurze Trocknungszeit. Die Grundbeschichtung Sikalastic-601 BC auf Polyurethanbasis konnte direkt auf die Dämmung aufgetragen werden, in die anschließend das Sika Reemat Premium Glasvlies eingebettet wurde. Um die Auflagen des Denkmalschutzes umzusetzen, wurden die Deckbeschichtung der Abdichtung Sikalastic-621 TC sowie die mineralische  Bestreuung als Sonderfarbton „Verdi Green“ realisiert. Auch die abschließende Schiefersplitt-Einstreuung konnte in einer grünen Sonderfarbe beschafft werden, so dass die ursprüngliche Teerbahn-Optik wieder vollständig hergestellt werden konnte.⇥■




Im Internet finden Sie den Fachartikel mit noch viel mehr Fotos. Geben Sie hierzu bitte den Webcode in die Suchleiste ein.

BAUTAFEL / KONTAKT:


Objekt: Zeiss-Planetarium Jena
Standort: Am Planetarium 5, 07743 Jena
Bauherr: Ernst-Abbe-Stiftung, Jena, mehr unter
www.ernst-abbe-stiftung.de
Architekten: Schreiter & Schlag, Jena
Bauleitung: Ernst-Abbe-Stiftung, Jena
Kuppelmaße: Durchmesser: 25 m, Höhe: 18 m, Stärke
Betonschale: 6 cm
Fläche: 1.100 m²
Sanierung Kuppel: 2011 und 2012
Produkte: Sikalastic Flüssigkunststoff SikaRoof MTC 18 sowie Schiefersplitt als dekorative Bestreuung
Dachdecker: Dächer von Christoph Gruß GmbH, Gumperda
Hersteller Dachabdichtung: Sika Deutschland GmbH,
mehr unter www.sika.de
