Aus einem Guss

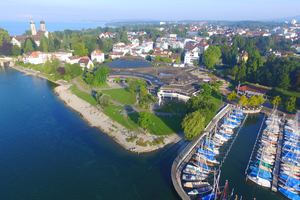

Seit seiner Fertigstellung im Jahr 1985 dient das Graf-Zeppelin-Haus in Friedrichshafen als Kultur-, Event-, Kongress- und Tagungszentrum. Das markante Gebäude, das nach einem Entwurf des Stuttgarter Architekturbüros Breuning/Breuning-Aldinger/Büchin entstand und heute unter Denkmalschutz steht, liegt unmittelbar an der süd-westlichen Uferpromenade des Bodensees. Seine seeseitigen, geschwungenen Fassaden, die größtenteils aus Glas bestehen, erlauben einen einzigartigen Panoramablick. Eine Tiefgarage bietet den Besuchern bequeme Parkmöglichkeiten. Zum 40. Geburtstag des Bauwerks im Jahr 2022 schenkte die Stadt Friedrichshafen dem Graf-Zeppelin-Haus eine Verjüngungskur und investierte rund 13 Millionen Euro in die Sanierung der Tiefgarage. Weitere Modernisierungsmaßnahmen im Bereich der Tagungs- und Veranstaltungsräume sind in Planung.

Aus dunkel mach hell

Die Tiefgarage misst eine Gesamtfläche von rund 12.500 m² zuzüglich 2.500 m² Rampenspindel und bietet auf drei Etagen insgesamt über 420 Stellplätze. Hauptanliegen der Sanierungsmaßnahme war zum einen, ein neues Gestaltungskonzept umzusetzen. Ziel der Beteiligten war es, die Tiefgarage zu einem Ort des Ankommens zu machen und die Wertigkeit des Kultur- und Kongresszentrums für die Nutzer bereits in der Tiefgarage spürbar zu machen, sagt das örtliche Büro Staub ¬ Architekten, das für den Entwurf und dessen Umsetzung verantwortlich zeichnet. Nachdem dort bisher schwarzfarbige Fahrgassen und Stellplätze eine eher dunkle Situation schafften, sollte nun ein heller, freundlicher Gesamteindruck entstehen. Die Realisierung relevanter Kriterien zur Wegesicherung und -führung spielte dabei ebenfalls eine zentrale Rolle.

Aufgabe: Ästhetik und Funktionalität vereinen

Jedoch waren es nicht ausschließlich ästhetische Gründe, die eine Sanierung erforderlich machten. Das Befahren durch Autos – und hier im Besonderen der Eintrag von Tausalz in den Wintermonaten – sowie witterungsbedingte Einflüsse hatten der Bausubstanz im Lauf der Jahrzehnte teilweise stark zugesetzt: „Im Betonuntergrund lagen chloridinduzierte Korrosionsschäden an der tragenden Bewehrung von Wänden, Decken und Unterzügen vor“, beschreibt der für die Bauüberwachung beauftragte Bauingenieur Johannes Zellner vom Ingenieurbüro Schiessl Gehlen Sodeikat, München, das Schadensbild. Eine Instandsetzung des Betonuntergrunds und dessen Schutz mittels Beschichtung oder Abdichtung wurde deswegen notwendig.

Ein Abdichtungssystem, viele Funktionen

Aus diesem Grund suchte der Bauherr nach einer Lösung, welche den Untergrund künftig vor solchen Einflüssen zuverlässig schützt. Wichtig war dabei, dass das Produkt über die geforderten Prüfzeugnisse und Zulassungen verfügt. In der Planungsphase wurde sich für ein Abdichtungsprinzip mittels Flüssigabdichtung auf PMMA-Basis (Polymethylmethacrylat) und Beschichtung entschieden. Des Weiteren war ein System gefragt, das eine farbige Ausgestaltung ermöglicht. Zwischen allen Planungsbeteiligten und dem Stadtbauamt fand ein Austausch zu den möglichen Produkten und ihrer Anwendbarkeit statt. Hierzu wurden auch Probeflächen erstellt. Auf Grundlage der europaweiten, produktneutralen Ausschreibung erhielt die Firma BeKor mit den von ihr angebotenen Produkten des Herstellers Triflex den Zuschlag.

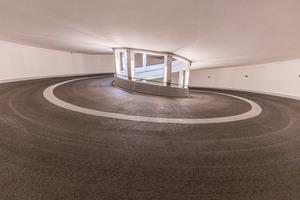

Zur Ausführung kam das bewährte Parkdeck Abdichtungssystem ProPark. Vollflächig vliesarmiert, stellt es eine erhöhte dynamische Rissüberbrückung sicher. Auch hält es der hohen Beanspruchung frei bewitterter Parkdecks, darunter auch chemischen Einflüssen etwa durch im Tausalz gelöste Chloride, langfristig stand. Auf den Stellflächen kam ProPark in der Variante I zum Einsatz, für die Verwendung an den Rampen bzw. der Spindel dagegen erwies sich die Variante III als am besten geeignet. Eine grobe Einstreuung in ihrer Nutzschicht gibt dieser eine erhöhte Griffigkeit, was der Oberfläche von stark beanspruchten Bauteilen ein Extra an Widerstandskraft verleiht. Darüber hinaus verfügt ProPark in beiden Varianten über eine systemintegrierte Detaillösung: Mit dem ebenfalls vliesarmierten ProDetail wurden Bauteilanschlüsse nahtlos in die Abdichtung eingebunden. Die Nutzschicht wurde mit DeckFloor ausgebildet. Mit der darauf liegenden Versiegelung Cryl Finish 209, die in verschiedenen Farben realisiert werden kann, wurde den gestalterischen Aspekten Rechnung getragen.

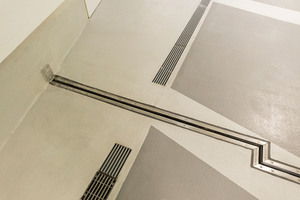

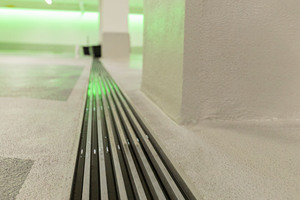

Im Bereich der Bewegungsfugen griff man zum einen auf das speziell für dieses Anwendungsgebiet entwickelte ProJoint zurück. Die durch ein Kantenschutzprofil verstärkte Flüssigabdichtung aus PMMA passt sich flexibel dem Fugenaufbau an. Da sie vollflächig haftet, wird einem Unterlaufen erfolgreich vorgebeugt. Zum anderen wurden einige der Fugen mit Profilen der Firma Buchberger umgesetzt. Diese ist seit vielen Jahren Kooperationspartner von Triflex, sodass der Bauherr auf die Kompatibilität der Materialien und Systeme vertrauen kann.

Zusammenspiel aus Licht und Farbe

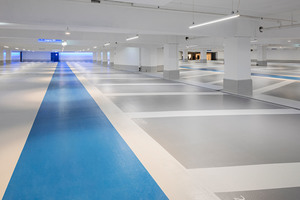

Nach der umfassenden Betonsanierung, welche sowohl konventionell als auch mittels eines Kathodischen Korrosionsschutzsystems erfolgte, konnte der verarbeitende Betrieb die Abdichtungs- und Nutzschicht aufbringen. Anhand des vorgelegten Konzeptes der Architekten wurde dann die Kopfversiegelung auf den Flächen aufgetragen, darauf wiederum wurden die Fahrbahn- und Parkplatzmarkierungen sowie die des markanten Fußgängerbereiches appliziert. „Dabei haben wir uns am Corporate-Identity-Leitfaden des Graf-Zeppelin-Hauses orientiert“, erläutert das Büro Staub ¬ Architekten. Um eine optimale Orientierung und somit größtmögliche Sicherheit für die Benutzer zu schaffen, wurde neben orientierungsgebenden Markierungen auch ein neues Lichtkonzept realisiert. „Da der Fußgängerbereich weiterhin innerhalb dem der Fahrbahn liegt, war es wichtig, durch farbig aufgebrachte Laufstreifen, die zu den Ausgängen führen, dem Fußgänger den Gehbereich zu visualisieren und dem Kfz-Verkehr besondere Vorsicht beim Befahren der Fahrgassen zu signalisieren. Dieser farbig gestaltete Fußgängerbereich erhält zudem beleuchtungsseitig durch rhythmisierende Einzelspots eine besondere Anmutung und wird dadurch für Autofahrer klar sichtbar“, so das Büro Staub ¬ Architekten weiter. Die Stellplätze sind durch anthrazitfarbige Flächen gekennzeichnet. Dadurch soll gerade in den Stellplatzbereichen ein langanhaltend optisch sauberer Eindruck erzeugt werden. Die Stellplatzbereiche werden durch LED-Langfeldleuchten gleichmäßig illuminiert. Breite, hellfarbige Streifen grenzen die Stellplätze untereinander ab. Im Gegensatz zu den Stellplätzen sind die Fahrgassen in Hellgrau gehalten und tragen zum angestrebten freundlichen Gesamteindruck bei.

Sicherheit für Besucher und Bauherr

Weil das Graf-Zeppelin-Haus während der Corona-Pandemie lange Zeit nicht geöffnet war, konnte die gesamte Tiefgarage für die Dauer der Sanierungsmaßnahme geschlossen werden. Mitte Oktober 2021 wurde sie wiedereröffnet und ist dank des neuen Licht- und Farbkonzeptes wahrlich zu einem „Ort des Ankommens“ geworden. Während sich die Besucher über ein einladendes Ambiente freuen, das ein sicheres Umfeld schafft, kann sich der Betreiber auf einen langfristig funktionstüchtigen Oberflächenschutz durch ein langjährig bewährtes System verlassen.
