BIM ab Leistungsphase 5
Von der Ausführungsplanung bis hin zur Objektbetreuung
Der Generalunternehmer Brünninghoff hat die Potentiale der BIM-Methodik für sich erkannt und nutzt die Vorteile bis zur Übergabe des Projektes
an den Bauherren.
Eine Vielzahl von Schnittstellen prägt die Planung und Ausführung von Bauvorhaben. Unterschiedliche Beteiligte tragen Informationen zu dem Gesamtprojekt bei. Wesentlich erleichtert wird dieser Prozess durch Building Information Modeling (BIM). Durch die gemeinsame, gewerkeübergreifende Arbeit lassen sich Planungsfehler meist bereits vorab lokalisieren und müssen nicht mehr auf der Baustelle behoben werden. Als Generalunternehmer hat Brüninghoff dieses Potential früh erkannt und integriert alle Daten im virtuellen Modell und setzt dies konsequent in die Praxis – bis hin zur Übergabe an den Bauherren zur Objektbetreuung – um.
Handfeste Vorteile
Daten und Informationen über den gesamten Bauprozess zu erhalten: Das ist der zentrale Faktor von Building Information Modeling (BIM). BIM dient dem Schnittstellenmanagement aller Projektbeteiligten im 3D-Modell. Die hier integrierten Daten lassen sich zur Präsentation und im Dialog mit dem Auftraggeber nutzen – bereits ab der Entwurfsphase, über die gesamte Planungs- und Montagephase bis hin zur Dokumentation. In der Angebotskalkulation erleichtern sie die Massenermittlung. Fehler können bereits vorab ausgeschlossen werden und eine bessere Planungssicherheit ist gegeben. Die Vorteile der hohen Informationsdichte eines BIM-Modells werden oft verkannt und die teils kostspielige CAD-Software nur als eine Art virtuelles 2D-Zeichenbrett genutzt. Die eingegebenen Informationen bleiben dadurch für die nachfolgenden Projektphasen und Prozesse ungenutzt. Oftmals wird bis Leistungsphase 4 im Closed BIM-Verfahren gearbeitet. Nur ein Softwaresystem mit wenigen Nutzern ist am Prozess beteiligt. Doch auch ab Leistungsphase 5 lässt sich die BIM-Methode gewinnbringend einsetzen.
BIM ab Leistungsphase 5
Zumeist steigert sich ab der Ausführungsplanung die Anzahl der am Bau Beteiligten erheblich: Statiker, Prüfstatiker, Konstrukteure, TGA-Planer, Bauleiter, Verantwortliche aus der Produktion oder Arbeitsvorbereiter sind hier beispielhaft aufzuführen. Bei komplexen Bauaufgaben sind die Herausforderungen im Hinblick auf den technischen Anspruch und die Koordination der Fachplaner und Spezialisten besonders groß. Dies führt auch dazu, dass eine Vielzahl unterschiedlicher Daten erfasst und zusammengeführt werden müssen.
Beispielsweise erfolgt die TGA-Planung mit Plancal, der Holzrahmenbau mit CAD-Work und es liegen 2D- und 3D-Daten aus Allplan vor. Brüninghoff nutzt selbst rund 10 interne Autorensysteme; hinzu kommen Daten externer Planer aus Revit, Archicad und ähnliche. Man spricht hier – bei vielen verschiedenen Autoren – vom Open BIM-Verfahren. All diese Daten müssen letztlich in ein Modell zusammengeführt werden.

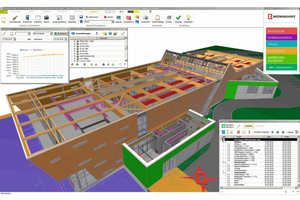

Brüninghoff nutzt zu diesem Zweck die Anwendung Ceapoint Desite. Zentral ist, dass Daten mehrfach nutzbar sind. Das Modell biete dabei eine Übersicht über alle Bauteile sowie Bauteiltypen, Räume, Ma-
terialien, Massen und Arbeitsvorgänge. Diese Daten sind für alle Projektbeteiligten einsehbar.
Arbeitsvorbereitung, Produktion und Logistik
mit BIM
Alle Angaben, die zur Erstellung des Bauwerkes erforderlich sind, sind nun im BIM-Modell zusammengeführt und mit der virtuellen Bauakte verknüpft. Hier sind beispielsweise auch Türlisten und Verbindungsmittel aufgeführt. Terminplanänderungen aus der virtuellen Bauakte werden ins BIM-Modell gemeldet, die dadurch geänderten Montage-Listen werden vom BIM-Modell automatisch in die virtuelle Bauakte übertragen.
Für Brüninghoff folgt hieraus auch die Planung der Produktion von vorgefertigten Bauelementen aus Holz, Beton, Stahl und Aluminium. Denn das bauausführende Unternehmen setzt diese in den eigenen Werken um – dadurch bietet sich auch intern für die Disposition ein wesentlicher Vorteil: Die terminliche Planung, die Arbeitsvorbereitung, Produktion und Logistik werden erleichtert. Aus dem Modell lassen sich Bestelllisten für die Arbeitsvorbereitung exportieren. Einzelne Bauteile und ihr Status lassen sich im Modell ermitteln. Auch die Vorbereitung der Vergabe wird durch BIM wesentlich erleichtert, da sich benötigte Mengen schneller ermitteln lassen. Durch die Mehrfachnutzung einmal erstellter Daten werden unter anderem Zeitvorteile bei der Angebotserstellung und eine Planungssicherheit hinsichtlich der terminlichen Abfolge und der Kosten erzielt.
Auf der Baustelle
Im Modell finden sich auch Montageanleitungen sowie Verknüpfungen in die Detailplanung wieder. So wird ein Informationsfluss auf die Baustelle sichergestellt. Das Modell kann mit Vorgängen eines Terminplans verknüpft werden und visualisiert den Baufortschritt über einen Zeitverlauf.

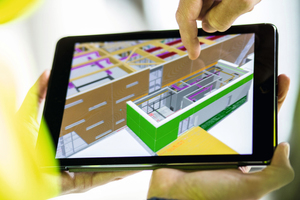

Die Bauüberwachung und Dokumentation erfolgt ebenfalls mittels BIM. In der Praxis heißt dies, dass beispielsweise der Bauleiter bereits auf der Baustelle fertiggestellte Bauabschnitte im Modell kennzeichnet. Bei komplexen Projekten haben auch die Poliere von Brüninghoff die Möglichkeit, Informationen in das System einzutragen. Bis zur Fertigstellung lassen sich somit alle Leistungen und ihre Erfüllung übersichtlich und zentral auf einer Plattform kontrollieren.
Übergabe an den Bauherrn
Auch nach Abschluss des Bauprojektes und der Übergabe an den Bauherrn können die BIM-Daten weiter genutzt werden. So wird das Modell an den Bauherrn überreicht und er kann dieses selbstständig durchgehen. Verknüpfte Zusatzinformationen erleichtern das zukünftige Facility Management. Die im Modell erfassten Daten können während der gesamten Lebensdauer des Gebäudes für die Instandhaltung und Verwaltung eingesetzt werden. Es wird somit sichergestellt, dass bei der Übergabe des Projektes an den Gebäudeeigentümer keine Informationen verloren gehen. Dadurch kostet die Verwaltung des Gebäudes im weiteren Zeitverlauf weniger Zeit, Mühe und Geld.
Fazit
Das gemeinsame Arbeiten an einem Modell ermöglicht die konsequente gegenseitige Kontrolle, die sich durch ein deutlich
minimiertes Problempotential auf der Baustelle auszahlt. Durch den gewerkeübergreifenden Datenaustausch ist eine Kollisionskontrolle bereits im frühen Stadium möglich. Ungenauigkeiten in der Kommunikation werden anhand des konkreten Modells frühzeitig aufgedeckt. Die Ablaufgeschwindigkeit kann deutlich effizienter sein.
Zudem fällt es leichter, einen gesteckten Zeit- und Ablaufplan einzuhalten, da alle Beteiligten über das Modell informiert sind. Fehlplanungen werden somit minimiert und potenzielle Mehrkosten sowie mögliche Alternativlösungen frühzeitig identifiziert. Klare Kostenstrukturen schaffen zudem Transparenz und Vertrauen. Auch bauausführenden Unternehmen ermöglicht die konsequente Umsetzung der BIM-Methode ein hohes Maß an
Sicherheit.
