Bereichsübergreifendes Denken und Arbeiten mit BIM

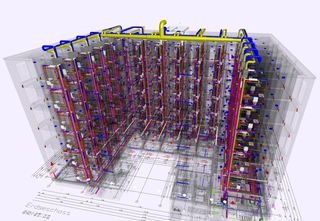

Die verschiedenen Fachmodelle werden schon während der laufenden Planung zusammengeführt, geprüft und entsprechend angepasst.
© Plansite

Bereits seit über zehn Jahren arbeitet Plansite mit der digitalen Planungsmethode BIM. Heute werden die Daten aus zehn eigenen Autoren-Systemen sowie den Quellen externer Planungspartner in einem Open BIM-System genutzt. Die jeweiligen Projekte werden über alle Lebenszyklusphasen im System gepflegt. Dabei erweist sich das modellbasierte Arbeiten bereits in frühen Projektphasen als vorteilhaft: Aus den BIM-Daten lassen sich Massen der einzelnen Gewerke ermittelt oder sie mit dem entsprechende Leistungsverzeichnis verknüpfen und diese für die Angebotserstellung nutzen. Kostenaussagen können dadurch präziser getroffen, Materiallisten exportiert werden und so die Basis für den Bestellvorgang liefern. Es werden zudem Daten für CNC-Maschinen in der Produktion generiert.



Unterstützung des integralen Planungsansatzes

Zudem hat BIM einen positiven Einfluss auf das integrale Planen. Als Teil der Brüninghoff-Gruppe verfolgt Plansite zwar seit jeher einen integralen Planungsansatz. Die unterschiedlichen Fachplaner der Planungsgesellschaft rücken durch BIM jedoch noch einmal näher zusammen. Sie tauschen sich bei jedem Projekt bereits in der frühen Planungsphase detailliert aus. Die verschiedenen Fachmodelle werden schon während der laufenden Planung zusammengeführt, geprüft und entsprechend angepasst. So ergibt sich eine Abstimmung der Gewerke – und das gesamte Bauprojekt wird optimiert. Neben den einzelnen Fachplanern haben in dieser frühen Projektphase auch bereits Verantwortliche aus der Produktion, Montage, Disposition oder auch der Bauleiter Zugriff auf das BIM-Modell. Das erzeugt Synergieeffekte und einen weiteren Mehrwert für die integrale Planung.



Anwenderorientiertes Modellieren

Digitale Datenbasis: Ein zentraler Vorteil von BIM ist, dass sich einmal erstellte Daten mehrfach für unterschiedliche Zwecke nutzen lassen.
© Martin Steffen

Des Weiteren erleichtert BIM die Kommunikation mit Bauherrn – beispielsweise über 3D-Ansichten, Schnitte oder Raumansichten. Ein verbessertes Raumverständnis kann auch über die Anwendung einer VR-Brille erzeugt werden. Die benötigten Daten hierzu können aus dem BIM-Modell generiert werden – bis hin zu Daten, die später für den Gebäudebetrieb genutzt werden können. Die spätere Gebäudebewirtschaftung, eine angestrebte Zertifizierung der DGNB oder eine Beteiligung an der Materialplattform Madaster: All diese Faktoren haben dabei unter Umständen Einfluss auf die Modellerstellung und werden daher frühzeitig einbezogen und bei der Modellierung berücksichtigt. Daraus resultiert eine bedarfsgerechte und zugleich anwendungsorientierte Planung. Das BIM-erfahrene Team der Plansite ist darüber hinaus in der Lage, Softwarelösungen für die Modellnutzung abzustimmen und so zu konfigurieren, dass eine anwenderfreundliche Nutzung in der Planungs-, Bau- und Gebäudebetriebsphase auch für den Auftraggeber möglich ist. Das Planungsbüro aus Münster gestaltet überdies den Informationsfluss zur Baustelle sinnvoll – und ergänzt diesen mit Hilfe digitaler Tools. Dabei werden nicht nur modellbasierte Daten zur Baustelle übertragen (BIM to Field), sondern auch andersherum (Field to BIM). Auf diese Weise wird das BIM-basierte Arbeiten weiterentwickelt und optimiert.



Projektion zum gewünschten Zielpunkt

Montagezeiten auf der Baustelle lassen sich nicht nur durch einen hohen Vorfertigungsgrad reduzieren – auch speziell aufgearbeitete Daten für eine digitale Messstation senken den Aufwand vor Ort. So bringt die Totalstation den Nutzer durch Laserpunkte oder Prisma millimetergenau an einen im BIM-Modell angeklickten Zielpunkt auf der Baustelle – und das komplett digital, somit papierlos. Die Ausrichtung des Geräts erfolgt dabei anhand von Referenzpunkten. Diese werden mit einem Laserpunkt projiziert.



Reduzierter Personaleinsatz

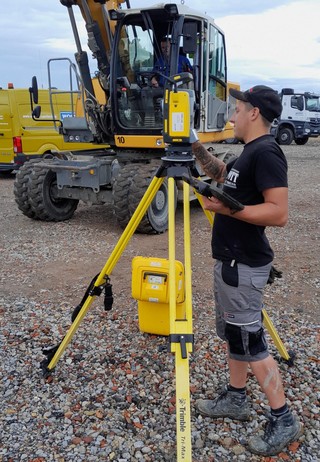

Der Messstab der Trimble Totalstation bringt seinen Träger millimetergenau an einen im BIM-Modell angeklickten Zielpunkt auf der Baustelle.
© Plansite

Werden Abmessungen auf der Baustelle konventionell durchgeführt, werden dazu in der Regel mindestens zwei Personen benötigt. Hier besteht zudem ein Fehlerpotential durch den Faktor Mensch. Ein weiterer Punkt: Das Arbeiten ist wenig präzise und zugleich zeitaufwändig. Mit dem Einsatz der digitalen Messstation reduziert sich der Personaleinsatz auf eine Person. In Zeiten des Fachkräftemangels ein nicht zu vernachlässigender Punkt. Auch kann die Mitarbeiterin oder der Mitarbeiter mit der digitalen Messstation wesentlich schneller und genauer arbeiten.



Optimierung in der Baupraxis

Vom Plan in die Natur: Bereits die ersten Schritte auf der Baustelle – das Ausmessen der Fundamente – lassen sich mit der digitalen Messmethode optimieren. Das Übertragen der Koordinaten in das Grundstück erfolgt hierbei mit geringen Maßtoleranzen. Vorgegebene Abgrenzungen und Achsen des geplanten Baus können schneller gefunden und markiert werden. Insbesondere bei großen Bauvorhaben wie Hallen mit vielen Stützen erweist sich das digitale Vermessen als zeitsparend. Auch Punkte für Leitungen und Kanäle lassen sich komfortabel und präzise markieren oder direkt bohren.



Rückspiegelung in das Modell

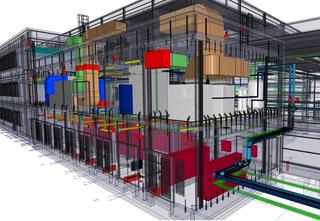

Werden baubegleitend Änderungen in das Modell zurückgespielt, wird dieses zum Abbild des tatsächlich gebauten Zustands. So lässt sich das Modell bei späteren Instandhaltungsmaßnahmen oder nachträglichen Installationen noch besser nutzen.
© Plansite

Werden Abweichungen und Kollisionen erkannt, lassen sich diese digital verortet erfassen und fotodokumentieren. Die entsprechende Information wird dann in das System zurückgespielt. So wird eine stets einheitliche und aktuelle Informationsbasis geschaffen und redundante Daten sowie Abweichungen vermieden. Das Erfassen von Daten zur baulichen Situation wird somit erleichtert. Zugleich trägt dies dazu bei, die Transparenz zu verbessern und Reaktionszeiten bei möglichen Abweichungen zu verkürzen. Werden baubegleitend Änderungen in das Modell zurückgespielt, wird dieses zum Abbild des tatsächlich gebauten Zustands. So lässt sich das Modell bei späteren Instandhaltungsmaßnahmen, nachträglichen Installationen und ähnlichem noch besser nutzen.

Um diese Vorteile nutzen zu können, richtet Plansite die Daten frühzeitig auf die spätere Nutzung mit der Trimble Totalstation aus. Anforderungen an das BIM-Modell werden dazu im Vorfeld geklärt – sowohl die notwendige Detaillierung und Qualität als auch die Frage, wie Daten ansteuerbar sein sollen. Dazu werden beispielsweise Filtermöglichkeiten angelegt, um in der Ausführung die relevanten Daten übersichtlich zu halten. Dies setzt Know-how und Erfahrung im Umgang mit den BIM-Daten auf planender Seite voraus. Da Plansite ausführungsorientiert plant, ist auch das Wissen über Montagevorgänge und Prozesse auf der Baustelle vorhanden, um dies in die Konstruktion des BIM-Modells einfließen zu lassen. Auf diese Weise legt Plansite die Basis für einen optimierten Ablauf auf der Baustelle mittels digitaler Messmethoden.
