Baggerausrüstungen für den Kanal- und Leitungsbau

1 Dank Schnellwechsler wie beim Volvo EW180C kann der Tieflöffel in Sekunden abgelegt werden, was Tragkräfte und Standsicherheit bei weiten Ausladungen entsprechend vergrößert.Foto: Volvo CE

2 Auch kompakte Bagger brauchen sich im Winter nicht vor hartgefrorenen Böden zu scheuen, denn Hersteller wie Bobcat bieten für Minibagger-Schnellwechsler Reißzähne.Foto: Bobcat

3 Können Bagger beim Aushub nicht am Kopfende des Grabens stehen, sondern nur neben dem Graben, sind wie hier bei Case spezielle Seitenversatz-Ausleger (Offset-Ausleger) erhältlichFoto: Case

4 Schwenkrotatoren wie von Liebherr erleichtern die Arbeit, denn der Bagger arbeitet neben der Spur, schüttet seitlich ab und nimmt in jeder Position Material aufFoto: Liebherr

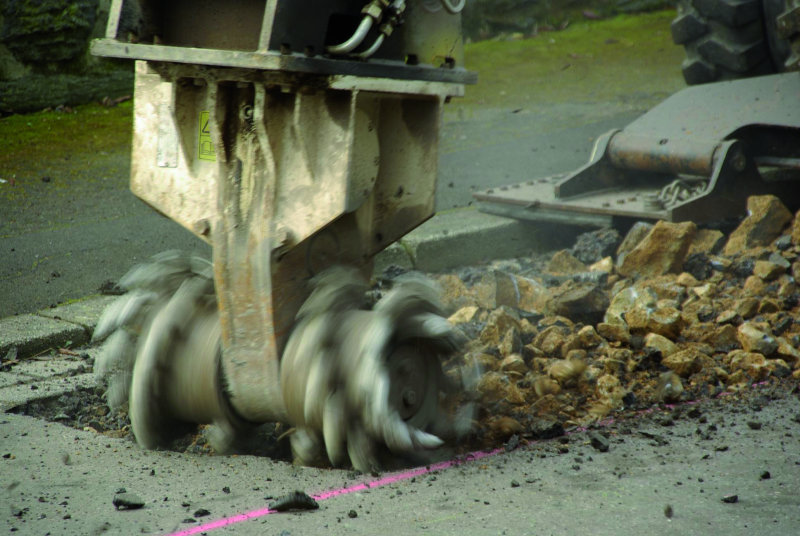

5 Hydraulische Anbaufräsen wie von Terex-Schaeff öffnen Gräben präzise ohne Mehrausbruch und arbeiten außerdem leiser und vibrationsärmer als HydraulikhämmerFotos: Terex Schaeff

6 Am Schnellwechsler des Schwenkrotators von engcon wird ein Asphaltschneidrad montiert, das durch die 360°-Drehung mit beliebigen Schnitten jeden Graben und Schacht öffnen kann.
Foto: engcon

7 Die Ramm- und Ziehausrüstung von Movax verfügt über eine vollautomatische Neigungs- und Vertikalsteuerung. Dank Seitengriff kann beim Rammen und Ziehen ohne Höhenbeschränkungen gearbeitet werdenFoto: Verfasser

8 Mit dem hydraulisch angetriebenen Saug Fix SF 2006 nehmen Bagger oder Lader Fräsgut, Sand- und Kiesböden, oder Schlamm auf Foto: Verfasser

9 Das Rohrverlegegerät von Wimag hebt als Anbauausrüstung für Bagger bis zu 3 t schwere Rohre mittels Tragedorn an, richtet sie aus und schiebt sie in das zuvor verlegte Rohr sorgsam und präzise einFoto: Wimag

10 Die Klappgreifer von ZFE übernehmen nicht nur sämtliche Grabarbeiten in Kombination mit Verfüll- und Planierarbeiten, sondern greifen auch Rohre, Steine und andere GegenständeFoto: ZFE

11 Das Kernbohrgerät KB 300 von Gölz mit Spülkopf und Druckwasserbehälter kann an Bagger angebaut werden und eignet sich für Hausanschlussbohrungen in Kanalhauptleitungsrohren
Foto: Verfasser

12 Als Kombination von Greifer und Hebeband gestatten die zwischen 1,5 und 12 t hebenden Rundgreifer von Wimag das sichere Heben und Verlegen von Rohren mit 200 bis 2500 mm AußendurchmesserFoto: Wimag

13 Verdichtungsräder wie von Stehr bringen besonders in engen Gräben, zwischen Verbauplatten und unter Spindeln Vorteile. Das schmale Verdichtungsrad von Ammann sorgt für das effektive Verdichten problematischer Bereiche, was Mehraushub für die benötigte Arbeitsbreite erspartFotos: Stehr (links) und Ammann (rechts)

14 Löffelseparatoren wie von Allu trennen grobe und feine Körnungen, mischen Bindemittel ein und verfüllen mit dem gesiebten Aushub den Graben, was Bodenaustausch und Lkw-Fahren erübrigtFoto: Allu

15 Mit Anbauverdichtern, hier von Wacker, führen Bagger im Graben sehr effektiv Verdichtungsarbeiten durch und arbeiten auch dort, wo andere Kleinverdichter nicht einsetzbar sindFoto: Wacker

Mehr als in anderen Baubereichen bleiben Hydraulikbagger im Kanal- und Leitungsbau unverzichtbar. Auf kleinen wie auf großen Grabenbaustellen können Bagger weder durch Radlader oder Teleskopstapler noch durch grabenlosen Vortrieb oder durch kontinuierliches Grabenpflügen und -fräsen ersetzt werden.

Zunehmend wichtiger ist angesichts des Kosten- und Termindruckes die möglichst optimale Nutzung und Auslastung der Mobil- und Raupenbagger. Während früher Bagger im Kanal- und Leitungsbau höchstens mit Tieflöffel oder Greifer den Graben ausschachteten und manchmal Verbauteile, Rohrteile und Grabenverdichter hoben, hat sich das Bild inzwischen gewandelt.

Dank Schnellwechsler und einer breit gefächerten Palette spezieller Anbauausrüstungen können kleine und große Mobil- und Raupenbagger gerade im Kanal- und Leitungsbau heute so gut wie sämtliche Arbeiten durchführen. Dazu können durchaus zehn...
