Baggern mit doppelter Verriegelung

Lehnhoffs Double Lock-Schnellwechsler erhöhen Arbeitsschutz

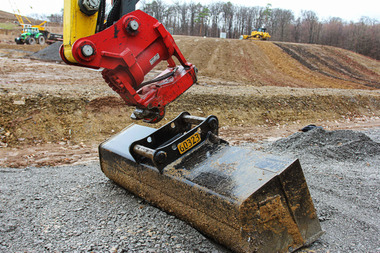

Gut zu erkennen: Die mittig angeordnete Sicherheitsklaue.

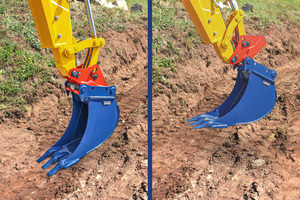

Rechts im Bild: Ein Loslösen des Anbaugerätes vom Schnellwechsler ist nicht möglich. Die Double-Lock-Verriegelung umschließt die Aufnahmewelle.

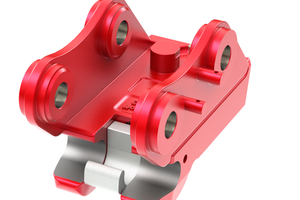

Die zusätzliche Sicherheitsklaue umschließt erst mit dem Ausfahren der Riegelbolzen die Welle.

Auf der Baustelle in Eberstadt (v.l.n.r.): Das Lehnhoff-Team mit Christoph Geiger, Benjamin Schubert und Sebastian Denniston sowie von Leonhard Weiss: Tobias Schroth, Sebastian Neber, Martin Fernandes und Andreas Trodler.

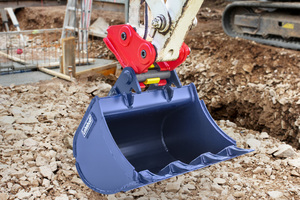

Lehnhoff bietet seine hydraulischen Schnellwechsler mit DoubleLock auch mit Powertilt Einheit an. Sicherheit und Flexibilität in einem Gerät.

Hydraulische Schnellwechsler gehören im GaLaBau zum Standard. Anbaugeräte lassen sich mit ihnen schnell austauschen. Der Bagger-Ausrüster integriert für mehr Arbeitsschutz Double Lock in seine hydraulischen Schnellwechsler.

Die neue Sicherheitslösung mit Doppel-Verrieglung durch eine zusätzliche Sicherheitsklaue gibt es für die hydraulischen Lehnhoff-Schnellwechsler der Größen HS01 bis HS25 (Gewichtsklassen 0,5 bis 38 t) und die vollhydraulischen Pendants VL80 bis VL250. Die Verriegelung erfolgt in zwei Schritten. Zum Ersten wie bisher mit zwei Riegelbolzen in der Riegelplatte. Bei der zweiten Verriegelung verhindert die Sicherheitsklaue im Falle einer Fehlverriegelung das Herabfallen von Anbaugeräten. Funktionell umschließt die Sicherheitsklaue durch Federkraft formschlüssig die Aufnahmewelle. Die Verriegelung wird mechanisch durch die Bewegung der Riegelbolzen bewirkt. Beim Entriegeln drückt ein an den Riegelbolzen-Fahrweg gekoppelter Bolzen die Sicherheitsklaue auf.

Keine Installationen oder Umbauten nötig

Die Sicherheitslösung fordert GaLaBau-Unternehmern keinen Mehraufwand ab. Zusätzliche Installationen oder Umbauten entfallen. Durch die mittige Anbringung der Sicherheitsklaue und durch die angepasste Geometrie der äußeren Schnellwechsler-Klauen lassen sich auch Anbaugeräte, die nicht absolut plan am Boden liegen, sehr einfach in die Welle der Adapterplatte einfahren. Diese Erfahrung hat auch Baggerfahrer Sebastian Neber beim Ausbau einer Mülldeponie in Eberstadt (Baden-Württemberg) gemacht. Sein Arbeitgeber, die Leonhard Weiss Bauunternehmung, tauschte für maximale Arbeitssicherheit an 60 Mini- und Kompaktbaggern hydraulische Lehnhoff-Schnellwechsler gegen Modelle mit der Sicherheitsverriegelung Double-Lock aus.

Mit einem Wacker Neuson EW100-Mobilbagger schüttete Neber mineralische Dichtungsmaterialien auf und verlegte geotextiles Schutzvlies sowie Polyethylen-Leitungen. Der EW100 war dazu mit einem Schnellwechsler HS08 samt Powertilt PTS070 und Double-Lock ausgerüstet. Der Maschinist lobt die Lösung: „Double-Lock ist robust, sicher und einfach zu betätigen. Mit der Sicherheitsklaue gelingt mir das Einfahren des Schnellwechslers in das Anbaugerät und das Aufnehmen des Werkzeugs sogar noch leichter.“

Firmen investieren in Mitarbeiter-Sicherheit

Mehr als 6.000 Hydraulik-Schnellwechsler mit Double Lock hat Lehnhoff seit Juli 2020 verkauft. „Dass unsere Kunden Double Lock so gut annehmen, beweist, wie wichtig ihnen Investitionen in die Sicherheit ihrer Mitarbeiter sind“, resümiert Lehnhoff-Produktmanager Sebastian Denniston.

Die Double Lock-Wechsler sind bei der BG BAU gelistet. Die Berufsgenossenschaft fördert mit bis zu 1.800 Euro pro Gerät den Kauf hydraulischer Schnellwechsler mit automatischer Erkennung der Verriegelungsposition oder zusätzlicher Verriegelung, die bestimmte Kriterien zum Arbeitsschutz erfüllen. Double Lock- und LSC-Wechsler von Lehnhoff erfüllen die Vorgaben.
