Besonderes Pflaster für schwere Laster

Nach eigenen Angaben verfügt die Spedition Hempt im rheinland-pfälzischen Worms über das größte Tankcontainerdepot Deutschlands. Aktuell besteht der Fuhrpark aus 65 Zugmaschinen sowie 510 Containerchassis zwischen 20 und 40 Fuß. Neben der Reinigung, ist der Transport von Tankcontainern für die chemische Industrie ein wichtiges Betriebsfeld der Peter Hempt GmbH.

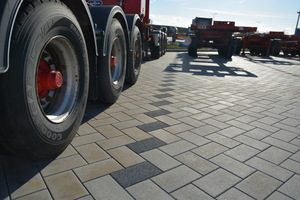

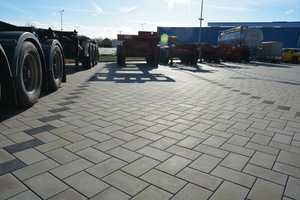

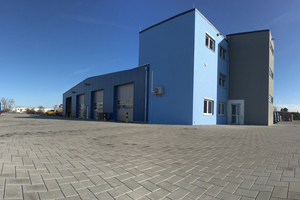

Starkes Wachstum der letzten Jahre bewegte das Unternehmen dazu, unweit des bisherigen Hauptstandortes Ende 2019 eine neue LKW-Werkstatthalle, sowie ein Umschlagslager für Fahrzeuge und Containerchassis zu errichten. Dipl. Ing. (FH) Uwe Hock vom Ingenieurbüro L.O.P. aus Worms erläutert die Anforderungen an die neu zu befestigenden Werksflächen: „Insgesamt sollten auf dem Gelände 126 Stellplätze entstehen – etwa zur Hälfte für LKW mit Zugmaschinen, zur anderen Hälfte für Auflieger. Für beide Fahrzeugtypen suchten wir nach einem hochbelastbaren Pflasterbelag, der die Schub- und Scherkräfte aufnimmt, ohne dass es zu Schäden an den Flächen kommt. Eine weitere Anforderung bestand darin, möglichst einen Großteil der anfallenden Niederschläge zu versickern statt in den Kanal zu leiten. Weil wir uns hier aber in einem Wasserschutzgebiet befinden, konnten wir dies nur für die Flächen realisieren, auf denen keine Zugmaschinen abgestellt werden“, so Hock.

CombiConnect mit EPDM Profil

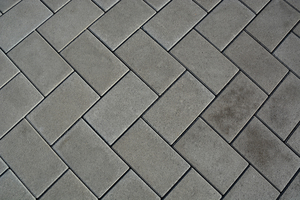

Aus diesem Grund kamen auf der insgesamt etwa 16.000 m² großen Fläche zwei verschiedene Pflastersysteme zum Einsatz. Für die Lkw-Stellplätze und die stärker frequentierten Kurvenbereiche, die einer besonders hohen Belastung ausgesetzt sind, entschieden sich die Planer für das Betonsteinsystem CombiConnect aus dem Hause Beton Pfenning. Dieses ist mit einem werkseitig fixiertem, steinumfassendem EPDM Profil ausgestattet. EPDM (Ethylen-Propylen-Dien-Kautschuk) kommt bereits seit Jahren erfolgreich im Fassaden- und Automobilbau zum Einsatz. In Belastungstests fand der Betonsteinhersteller heraus, dass sich dieser Synthesekautschuk sehr gut als Fugenmaterial eignet. Darüber hinaus ist EPDM ein dynamisches Material und damit hervorragend geeignet für einen maximalen Lastabtrag. Gemäß der DIN 18318 ergeben sich stets normgerechte Fugenbreiten von 4 mm.

Uwe Hock: „Anders als bei konventioneller Bauweise können die Fugen hier nicht ausgewaschen werden, sondern bleiben dauerhaft gemäß den Anforderungen gefüllt. Außerdem ist das System CombiConnect 10 cm dick. Damit qualifiziert es sich ganz besonders für die Belastungsklasse Bk 3,2.“ Ökologisch ist das Fugenmaterial EPDM unbedenklich und zudem sehr gut recycelbar. Auch zeichnet es sich durch hohe Verschleißfestigkeit aus, denn es ist absolut Frost- und Tausalzresistent sowie temperaturbeständig zwischen -50 und +145 Grad.

HydroStabil mit Verbundelementen und Wasserspeicher-Kammern

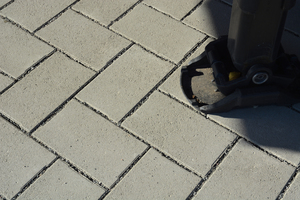

Für die nicht ganz so hohen Scherkräften ausgesetzten Auflieger-Stellplätze entschieden sich die Planer dagegen für das versickerungsfähige Pflastersystem HydroStabil – ebenso aus dem Hause Beton Pfenning. Dieses Pflastersystem besitzt Verbundelemente an den Steinen, die dafür sorgen, dass die zur Aufnahme von Verkehrsbelastungen notwendige Fuge bzw. der Fugenraum stets eingehalten wird. Eine optimale Kraftübertragung zwischen den Steinen ist somit auch bei diesem Steinsystem gegeben. Gleichzeitig verfügt das System aber auch über Wasserspeicher-Kammern, die an den Kopfseiten der Steine angeordnet sind. Hier wird im Falle eines ergiebigen Regengusses das einlaufende Oberflächenwasser vorgespeichert und danach zügig an Ober- und Unterbau weitergeleitet.

Hierzu Uwe Hock: „Mit diesen Lösungen ist es uns gut gelungen, die Anforderungen an die Belastbarkeit und an die Regenwasserversickerung zu erfüllen. Da beide Pflastersteinsysteme das Format 18 x 30 cm aufweisen, fällt es auf den ersten Blick gar nicht auf, dass hier verschiedene Systeme eingebaut wurden. Lediglich die etwas aufgeweiteten Stellen an den Stirnseiten der HydroStabil-Steine lassen die Speicherkammern erahnen. So wirkt die gesamte Fläche dennoch gestalterisch wie aus einem Guss.“ Seit Ende 2019 ist die Fläche nun in Benutzung – trotz der permanenten Belastung durch die schweWeitere Informationen unter
