Ein Tank – doppelter Nutzen
Graf Flachtank Platin XXL Versickerung Plus
Als Alternative zu herkömmlichen Versickerungsrigolen bietet Graf ein System an, das die Regenwassernutzung und -versickerung in einem Tank kombiniert. Das platzsparende System reduziert Zeit und Kosten beim Aushub und der Installation.
Für diese kombinierte Lösung waren bislang eine Regenwassernutzungsanlage und eine nachgeschaltete Versickerungsanlage zu installieren. Dies hat verhältnismäßig viel Fläche beansprucht und eine exakte Ausführung beim Höhenversatz von Tank und Rigole notwendig gemacht.

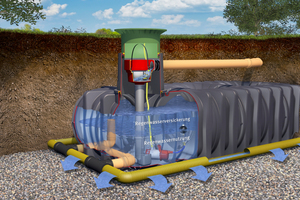

Wie bei einer herkömmlichen Regenwassernutzungsanlage wird bei dem Graf System Versickerung Plus das Wasser im Tank gesammelt und steht dort für die Gartenbewässerung, die Toilettenspülung und die Waschmaschine zur Verfügung. So können bis zu 50 Prozent Trinkwasser eingespart werden. Das Regenwasser, das nicht genutzt wird, wird in ein Drainagerohr geleitet und kann von dort aus im Erdreich versickern. Dieses ist bereits im Lieferumfang enthalten und wird um den Flachtank auf der kiesbewährten Einbausohle gelegt.
Graf bietet diese bislang einzigartige Lösung ab einem Tankvolumen von 10.000 Litern an. Das Volumen kann dabei individuell entsprechend den örtlichen Anforderungen skaliert werden, beispielsweise 6.000 Liter für die Regenwassernutzung und 4.000 Liter für die Versickerung.
Geringes Gewicht reduziert Kosten für Transport
Auch in der XXL-Größe überzeugt der Flachtank Platin mit den Vorteilen eines Kunststofftanks: Das geringe Gewicht reduziert Aufwand und Kosten für den Transport und den Einbau. Der Flachtank kann mit einer Überfahrbarkeit bis 30 Tonnen eingebaut werden. Graf gewährt als Ausdruck der hohen Qualität 30 Jahre Garantie auf die neuen unterirdischen Tankvarianten.
Durchdachte Lösungen wie die hochwertige Filtertechnik, die platzsparend in der DIN-konformen Domöffnung (800 Millimeter) integriert ist, sowie die teleskopier- und neigbaren Abdeckungen reduzieren den Aufwand bei der Montage. Die ideal aufeinander abgestimmten Einzelkomponenten des Systems vermeiden unbeabsichtigte Installationsfehler.
Der Tank wird mit einem Tankdom geliefert, kann zudem optional mit einem weiteren Tankdom oder Anschlussstutzen bis DN 300 ausgerüstet werden. Ein in der Domöffnung integriertes Edelstahlprofil garantiert die hohe Passgenauigkeit und damit die sichere Montage der Tankdome.
Das System enthält neben dem Tank auch alle benötigten Zubehörkomponenten für die Versickerung. Diese sind bereits auf das benötigte Volumen spezifisch vormontiert. Weitere Zubehörkomponenten, wie die Tankabdeckungen für den begehbaren oder befahrbaren Bereich sowie Komponenten für die Regenwassernutzung, können aus dem Graf Modulsystem ergänzt werden.
Otto Graf GmbH
www.graf.info
Beispielhaft wird ein 4-Personen-Haushalt dargestellt, der das Regenwasser nutzt, um 200 Quadratmeter Gartenfläche zu bewässern und das Regenwasser für die Toilettenspülung und die Waschmaschine verwendet. Bei einer angenommenen jährlichen Niederschlagsmenge von 800 l/m² und einer Dachfläche von 200 Quadratmeter werden in einem Flachtank Platin XXL Versickerung Plus mit 10.000 Liter Volumen 6.000 Liter davon für Garten, Waschmaschine und Toilette verwendet. Das Volumen von bis zu 4.000 Liter dient als Rückhalteraum, um das Wasser bei einem durchschnittlich versickerungsfähigen Boden (Versickerungsrate 1 l/s/m²) kontrolliert zu versickern. Graf bietet für Ausführende, Bauherren, Händler und Planer eine kostenfreie Bemessung des benötigten Volumens an.
