Hochbau nach Plan
Unika Kalksandstein Planelemente
Bereits heute sind in vielen Bereichen des Bauens integrale Prozesse Wirklichkeit, auch wenn BIM erst in den Startlöchern steckt: Ein in der Praxis vielfach bewährtes Beispiel ist der wirtschaftliche Mauerwerksbau mit Unika Planelementen.
Eine der zukunftsweisenden Arbeitstechniken für Architekten und Fachplaner ist BIM - Building-Information-Modeling. Durch vernetzte Informationsbereitstellung erleichtert BIM sowohl die Projektsteuerung als auch die Zusammenarbeit aller Beteiligten in der Planungs-, Bau- und Betriebsphase. Maximale Freiheit, minimale Bauzeiten
Auch beim Bauen mit Unika-Planelementen. Hierzu werden digitale Planungsdaten des Architekten werkseitig für das Unika Planelemente Bausystem übernommen, verarbeitet und zurückgesendet. Dies führt zu rationellen Bauabläufen mit kurzen Bauzeiten bei gleichzeitigem Höchstmaß an Qualität und Flexibilität. Schon in der Planungsphase eines Bauprojektes wird der Grundstein für die wirtschaftliche Nutzung von Unika Planelementen gelegt.
Der Planer selbst hat dabei völlige Gestaltungsfreiheit, denn er ist bei der Verwendung von Planelementen nicht an das sogenannte „oktametrische Raster“ nach DIN 4172 gebunden. Vielmehr werden die objektspezifischen Wandbausätze nach den individuellen Entwürfen des Architekten produziert und geliefert. Grundsätzlich können so sämtliche Mauerwerksbauten realisiert werden.
Für das Erzielen günstiger Arbeitszeitwerte ist nicht die Größe der Öffnungen, sondern die Anzahl der Versetzhübe entscheidend. Deshalb wird im Rahmen der werkseitigen technischen Bearbeitung und digitalen Datenaufbereitung – der sogenannten Elementierung – die Anzahl der Hübe so weit wie möglich verringert. Viele Architektur- und Ingenieurbüros nutzen bereits in der Planungsphase das Know-how und den Service der Unika-Fachberater. Telefonisch oder im persönlichen Gespräch vor Ort werden so frühzeitig Optimierungspotentiale gemeinsam erarbeitet und können im Weiteren berücksichtigt werden.
Zeit- und kostenoptimiert von Anfang an

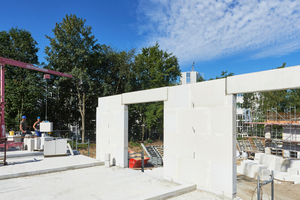

Aber nicht nur die Anzahl der Hübe, sondern auch das aufwändige Schneiden von Steinen sowie der Transport und die Entsorgung von Bauschutt und Restmaterial wird in diesem Prozess erheblich reduziert. Nach erfolgter Freigabe der vom Unika-Werk aufbereiteten objektbezogenen Wanderstellungpläne startet die Produktion der Regelelemente sowie der maßgenauen Passstücke. Wand für Wand werden die Planelemente für die Lieferung zusammengestellt.
Deutlich beschriftet und nummeriert gelangt nur das Material an die Baustelle, das benötigt wird. Auch die endgültigen Wanderstellungspläne liegen der Lieferung bei und werden auf Wunsch auch digital bereitgestellt. Langwieriges Suchen und zeitraubendes Zuschneiden entfällt, effizientes Bauen beginnt. Bei größeren Bauvorhaben sind Änderungen selbst bis 12 Tage vor der Anlieferung an der Baustelle möglich.
Grundlage für weitere Aufgaben
Die werkseitigen Wanderstellungspläne unterstützen auch bei nachgeordneten Aufgaben. Zum Beispiel bei der Nachkalkulation oder bei der Abrechnung von Leistungen verschiedener Gewerke. Hierfür eignen sich die digitalen als auch die analogen Mauerwerksdokumentationen mit exakten Flächenausweisungen ideal. Auch das Mauerwerksaufmaß lässt sich damit mühelos erstellen und macht ein Vermessen vor Ort überflüssig. Auf Wunsch können weitere Daten vom Werk aufbereitet und zur Verfügung gestellt werden.
Noch bessere Integration
Über entsprechende Schnittstellen kann zukünftig der digitale Wandplanungs- und Produktionsprozess des Unika Planelemente Bausystems auch dreidimensionale Objektinformationen aus dem CAD-System des Planers verarbeiten und aktualisiert zurückspielen. Auf diesem Wege lassen sich Änderungen noch schneller umsetzen und Wandstärken, Durchdringungen oder Details digital optimieren, visualisieren und dokumentieren. Mit diesem Schritt wird der bisher erfolgreiche Prozess der objektbezogenen Planung und Produktion von Regelelementen und Passstücken komplett BIM-fähig.
