Logo.3 im Einsatz für Betonfertigteile
Großauftrag für Betonfertigteilwerk Beton Tille GmbH & Co. KG
Geregelte Wasserführung mit Rahmendurchlässen aus Stahlbetonfertigteilen unter Bahngleisen, einem Rad- und Fußweg und einer Bundesstraße – eine komplexe Herausforderung für Beton Tille und die Paschal-Schalung Logo.3.
Die Bundesstraßen B 252 und B 62 sind Hauptverkehrswege und zwei der Schwerachsen der Entwicklung im Landkreis Marburg-Biedenkopf. Sie verbinden die Mittel-, Unter- und Kleinzentren der Regionen mit den Handelszentren innerhalb und außerhalb dieser Ordnungsräume. Sie verbinden die Zentren innerhalb dieser Landkreise untereinander und dienen der Verbindung zwischen den Verdichtungsräumen und den Schwerpunkten der Wochenenderholung. Die Verlegung der B 252 hat zum Ziel, die betroffenen Orte zu 90 Prozent vom Straßenverkehr zu entlasten. Das erste Teilstück zwischen Wetter und Großfelden ist bereits fertiggestellt.
Die Baumaßnahme ist derzeit eine der größten Infrastrukturbaumaßnahmen im Bundesland Hessen und ein bedeutender Baustein einer ortsdurchfahrtsfreien Verbindung zwischen der A 44 (Diemelstadt im Norden) und der vierstreifigen B 3 bei Marburg im Süden. Sie beginnt an der Ortsgrenze von Burgwald-Ernsthausen und führt westlich der Ortschaften Münchhausen, Simtshausen, Todenhausen, Wetter, Niederwetter, Lahntal-Göttingen in Richtung Süden und schließt an die B 62 an. Die gesamte Baulänge beträgt knapp 17,5 Kilometer.
Verlegung von bestehenden Verkehrsführungen war für neuen Streckenverlauf erforderlich
Im weiteren Verlauf des Neubaus der B 252 im Streckenabschnitt Sarnau müssen der Lahnradweg, die Bundesstraße 62 und die Bahnstrecke verlegt werden, um Platz für die neue Umgehung zu schaffen. Die Bahnstrecke RB 42 zwischen Marburg und Frankenberg wurde zwischen Sarnau und Niederwetter auf einer Länge von etwa 600 Metern verlegt und verläuft rund 30 Meter entfernt ihrer bisherigen Streckenführung. Dies erforderte auch Anpassungen an der Bahnstrecke RB 94 zwischen Sarnau-Bahnhof und Sarnau.
Rahmendurchlass aus Betonfertigteilen

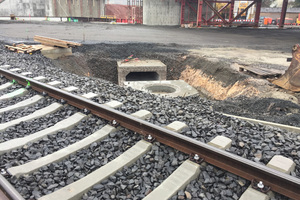

Zur sicheren und gezielten Oberflächenentwässerung wurde auf einer Länge von 62 Metern ein Rahmendurchlass aus Stahlbetonfertigteilen unter den Bahnstrecken von Biedenkopf nach Sarnau, von Kreuztal nach Colbe, dem Fuß- und Radweg und unter der B 62 verlegt.
Kompetentes Werk für Stahlbeton-Fertigteile gesucht
Den Auftrag zur Fertigung und Anlieferung zur Baumaßnahme wurde der Beton Tille GmbH & Co. KG erteilt. Geschäftsführer Friedrich-Wilhelm Reineke hat auch bei dieser Baumaßnahme zusammen mit den Baubeteiligten einen pragmatischen Lösungsvorschlag erarbeitet und für deren Realisierung Schalungsmaterial von Paschal gemietet.

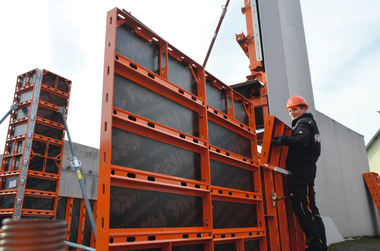

Wandschalungssystem im Stahlbetonfertigteilwerk

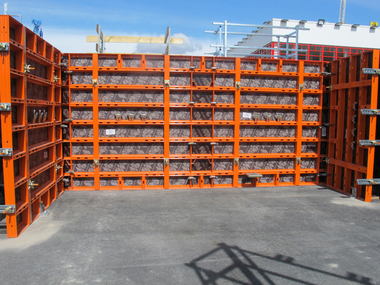

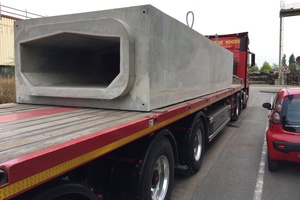

Mit 40 Quadratmeter Wandschalung Logo.3 mit den Elementabmessungen 135 x 270 Zentimeter wurden 17 Stahlbetonfertigteilelemente in den Werkshallen der Beton Tille GmbH & Co. KG produziert. Das längste Rahmendurchlasselement misst sieben Meter. Ergänzend zu den gerade verlaufenden Stahlbetonfertigteilen wurden zwei 45 Grad Winkelelemente mit Revisionseinstieg gefertigt und zwei Endelemente mit Schräge zum Einbau in die Böschungen.
Individuell gefertigtes Unikat

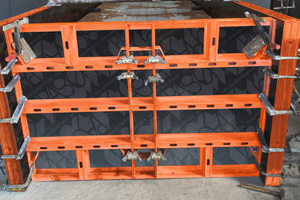

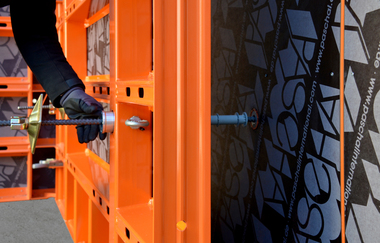

Zur Herstellung der inneren Profilierung hat die Beton Tille GmbH & Co.KG selbst gefertigte Stahlkerne verwendet. Die Außenschalung aus Logo.3-Elementen wurden mittels Schrägstützen exakt fixiert und der eingebrachte Beton der Güte C35/45 mit Innenrüttlern verdichtet.
Die Stirnseiten der Betonfertigteile wurden im „Nut-Federprinzip“ mit den vorgegebenen Toleranzen hergestellt. Sie dienen der sicheren Verbindung der Elemente untereinander.
Vor dem Einbau, also dem Zusammenschieben von Element an Element, wurde ein selbstklebendes Quetsch-Fugenband auf der Laibung angebracht.
Serielle oder individuelle Fertigung – Systeme von Paschal passen
„Diese Anwendung verdeutlicht den universellen Einsatz der Paschal-Schalsysteme. Aus dem Mietpool von Paschal konnte kurzfristig auf das benötigte Schalmaterial zugegriffen werden, um unsere werkseitigen Schalungen zu ergänzen“, so Geschäftsführer Friedrich-Wilhelm Reineke. Die Beton Tille GmbH & Co. KG ist ein etabliertes Betonfertigteilwerk, welches bei zahlreichen Projekten seine Leistungsfähigkeit und Fertigungsqualität bewiesen hat. Für Sonder- und Speziallösungen greift das Betonfertigteilwerk immer wieder auf Mietmaterial aus dem Hause Paschal zurück.
