Logo S – Schalungssystem erweitert
Nachdem Paschal das Schalungssystem Logo.3 um die Variante Logo alu erweiterte, folgt nun die Logo.S mit einer Stahlschalhaut.
Komplette Systemeinheiten

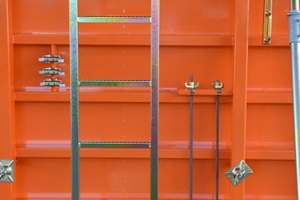

Frankreichtypisch sind Stahlschalungen mit angebauten Verbindungsmitteln, Sicherheitseinrichtungen, Abstützungen, Justierspindeln und Krananhängungen. Darauf ausgerichtet wurde das Schalungssystem Logo.S mit integrierter, klappbarer Arbeitsplattform „Multip“ ausgestattet und zusätzlich mit einer Leiter zum Aufstieg und Abstützungen zu einer kompletten Einheit kombiniert. Ebenso (sonst 2 x zusätzlich) befinden sich auf der Rückseite der Schalungselemente „Parkpositionen“ für Keilspanner und Spannmaterial.
Französische Gewohnheiten berücksichtigt
Auch die Elementsortierung der Logo.S wurde den französischen Baugewohnheiten angepasst, um möglichst wenig Einzelteile auf der Baustelle organisieren zu müssen.
Das Grundelement hat die Abmessungen 240x270cm. Um das Schalen kompletter Wandkonstruktionen zu vereinfachen, haben die Entwickler und Konstrukteure bei Paschal die Logo.S mit zwei Systemergänzungen ausgerüstet: dem Midielement 135x270cm das gleichzeitig als Außeneckelement eingesetzt werden kann und dem Passelement 90x270cm, das auch als Inneneckelement einsetzbar ist. Auch diese beiden Elemente sind mit Sicherheitseinrichtungen ausgerüstet.
Ecklösungen im System
Zur Systemabrundung ist auch die Innenecke 25x25x270cm mit Stahlschalhaut im Programm. Mit dieser lassen sich rechtwinklige Wandkonstruktionen schalen. Beim Einsatz der Logo.S können selbstverständlich auch beliebige Winkel ausgeführt werden, in dem die Scharnierecken aus dem Logo.3 Programm verwendet werden. Somit müssen keine künstlich erzeugten Betonierabschnitte und unnötige Arbeitsfugen geschaffen werden.
Speziell für den Wohnungsbau in Frankreich ist die Logo.S so konzipiert, dass bei Wandhöhen bis 265cm lediglich eine Spannstelle im Beton verbleibt, da durch eine zusätzliche Ankermöglichkeit am oberen Elementende über dem Beton gespannt werden kann. Dies entspricht einem Spannstellenanteil von nur 0,3 Spannstellen/m² im Beton. Für den eingeschossigen Bereich genügt der Spannstab DW15 als Anker. Bei Betondrücken über 70 kN/m² muss DW20 als Spannmaterial verwendet werden.
Sollen abweichend von 270 cm höhere Wandkonstruktionen geschalt werden, lassen sich alle Logo.3-Elemente dazu nutzen. Verbindungtechnisch ist hierbei nichts zu beachten, da sowohl der Keilspanner, die Multiklammer und die Spannschraube systemübergreifend passen. Durch die uneingeschränkte Kompatibilität der Logo-System-Komponenten lassen sich alle Betonkonstruktionen zentimetergenau schalen, ohne bauseits Passtücke erstellen zu müssen.
Werden Betonwände auf schiefen Ebenen betoniert, können die Schalungselemente stufenlos zueinander höhenversetzt angeordnet und mittels Keilspanner und Multiklammer miteinander verbunden werden.
Schalhaut aus Stahl oder Edelstahl
Da in Frankreich Füllkörper für Aussparrungen sowie Einbauten zur besonderen Betonformgebung mit Magneten an der Schalung fixiert werden, können die Bauunternehmen zwischen der Ausführung mit Stahlhaut und der magnetischen Edelstahlschalhaut wählen. Rückseitig sind beide Stahlflächen pulverbeschichtet und schalseitig gewachst. Die Komponenten der „Multip“ sind chromatiert.
