Projektierung von Turmdrehkran-Einsätzen
Liebherr Tower Crane Solutions: Effizienz als Dienstleistung
Abbildung: Liebherr
Abbildung: Liebherr
Abbildung: Liebherr
Abbildung: Liebherr
Abbildung: Bayerische Zugspitzbahn Bergbahn AG
Der Kraneinsatz auf Baustellen ist heute mehr denn je eine wichtige Planungs- und Projektierungsaufgabe und notwendige Voraussetzung für einen möglichst effizienten Lastenumschlag.
Eine erfolgreiche Bauabwicklung setzt eine gute Arbeitsvorbereitung zu einem möglichst frühen Zeitpunkt voraus. Das heißt, die an einer Ausschreibung beteiligten Unternehmen planen die Gewerke einschließlich der Leistungen, die sie selbst nicht ausführen. Dazu gehört z.B. oft die Schalungsplanung und natürlich die Planung des Kraneinsatzes auf der Baustelle. Für eine optimale Baustellenplanung ist es vorteilhaft, wenn der Planer des Bauherrn Vorstellungen zum Bauablauf entwickelt und dabei Spezialisten verschiedener Gewerke hinzuzieht.
Frühe Einbindung ist wichtig
Für einen Kranhersteller wie Liebherr bedeutet dies, dass große Bauprojekte nicht nur bei den bauausführenden Firmen akquiriert werden, sondern auch Planungsbüros oder Consultants bei der Kraneinsatzplanung beraten werden um einen wirtschaftlichen und Gewerke übergreifenden Kraneinsatz zu gewährleisten. Die frühzeitige Einbindung der Spezialisten der Tower Crane Solutions ist besonders wichtig, da schon bei der Bauplanung Kranfundamente und eventuell erforderliche Gebäudeabspannungen vorgesehen werden können. Dies stellt einen wirtschaftlichen Bauablauf sicher. Primäres Ziel der Liebherr-Projektabteilung Tower Crane Solutions ist es, gemeinsam mit dem Kunden wirtschaftliche Turmdrehkranlösungen sowie Lösungen für Hubaufgaben zu erarbeiten. Dazu liefert die Tower Crane Solutions die notwendigen Datenblätter, technischen Unterlagen, statische Angaben und viel Know-How.
Die Kranplanung erfolgt mit digitaler Technik

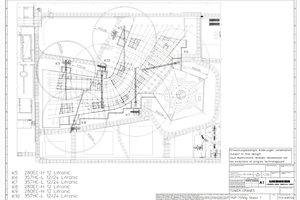

Die Kranplanung ist prädestiniert für den Einsatz digitaler Technik. Mit dreidimensionalen Modellen werden z.B. Wirkungsbereich und Kollisionspunkte simuliert. Liefer- und lagerlogistische Festlegungen werden ebenfalls bei der Kraneinsatzplanung berücksichtigt. Turmdrehkrane werden häufig nur für die Erstellung des Rohbaus vorgesehen. Sinnvoll ist es, Krane längerfristig auch für Ausbauarbeiten und den Fassadenbau vorzuhalten. Die Kranprojektierung ist sehr anspruchsvoll, da Baustellenplanungen sehr individuell sind. Die Projektbearbeitung muss vor dem Einsatz der Krane den gesamten Bauablauf berücksichtigen - von der Montage bis zur Demontage der Turmdrehkrane. Der Turmdrehkran hat auf jeder Baustelle eine Schlüsselfunktion bzgl. des Ablaufes der Baustellenarbeiten. Eine präzise Kraneinsatzplanung ist der Garant für einen effizienten Baufortschritt und einer termingerechten Fertigstellung der Baustelle.
Technisch und wirtschaftlich optimierte Lösungen
Aus Überschneidungen bei den Lager- oder Produktionsflächen oder dem Zugang zu den gemeinsam genutzten Baustellengeräten können Behinderungen entstehen. Solche Behinderungen stören die gesamte Baustelle. Bereiche, die nicht mit Last überschwenkt werden dürfen (z.B. Bahnlinien, Kindergärten, Schulen etc.) können durch den Einsatz von sicherheitsgerichteten Arbeitsbereichsbegrenzungen elektronisch gesperrt werden.
Die Liebherr Tower Crane Solutions erarbeitet eine technisch und wirtschaftlich optimierte Lösung unter Berücksichtigung aller Vorgaben. Bei der Projektierung werden bei Verfügbarkeit zunächst die kundeneigenen Krane und dann Neukrane eingeplant. Um einen Einsatz auf Folgebaustellen zu gewährleisten, werden in der Regel Standard-Komponenten eingesetzt und nur in Ausnahmefällen Sonderanfertigungen eingeplant. In besonderen Fällen kann es aber auch erforderlich sein, zusätzliche Untersuchungen und Standsicherheitsberechnungen anzufertigen. Bei besonderen Hubaufgaben, wie z.B. beim Einheben schwerer Einbauteile im Kraftwerksbau, werden spezielle Berechnungen, Projektzeichnungen oder Arbeitsanweisungen angefertigt.
Gemeinsame Auswahl der erforderlichen
Krantypen

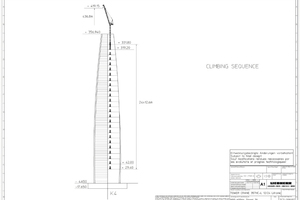

Die Tower Crane Solutions wählt üblicherweise gemeinsam mit der bauausführenden Firma die erforderlichen Krantypen und die passenden Turmsysteme aus. Die Auswahl des Krans wird durch die Parameter Hubkraft, Ausladung, Hakenhöhe, Assistenzsysteme sowie Auf- und Abbaubarkeit bestimmt. Dabei müssen dann auch Arbeitsweisen wie z.B. der Einsatz der Schalung mit dem Kraneinsatz koordiniert werden. Zusatzanforderungen können sich beispielsweise aus dem Klettern und den entsprechenden Abspannungen ergeben. Eine besondere Herausforderung beim Außenklettern können z.B. schräge Fassaden sein, die die Abspannmöglichkeiten und die Kranstandorte maßgeblich beeinflussen.

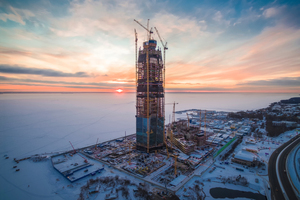

Berechnung der Abspannkräfte

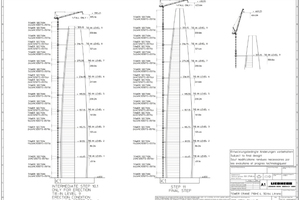

Üblicherweise berechnet die Liebherr Tower Crane Solutions die Abspannkräfte, nachdem vom Bauunternehmen die möglichen Abspannebenen angegeben wurden. Mit diesen Abspannkräften kann das Bauunternehmen prüfen, ob das Gebäude die durch den Kran abgeleiteten Abspannkräfte ohne Änderung der Gebäudestruktur aufnehmen kann. Beim Innenklettern wird entsprechend festgelegt, wie viele Kletterschritte an welcher Stelle stattfinden.
Insgesamt gleicht natürlich kein Einsatz dem anderen, die Arbeit ist partnerschaftlich auf Augenhöhe. Im Anschluss an die Projektierung folgt dann die weitere Abklärung weiterer Parameter:
Wie viele und welche Krane benötigt man, um eine bestimmte Hubleistung zu erbringen?
Beinhaltet die Planung Reserven, wenn eine Beschleunigung der Arbeiten erforderlich wird?
Zusätzliche Anforderungen können sich durch länderspezifische Vorgaben, wie z.B. durch Vorschriften, Erdbebengefährdungen oder schlechte Infrastruktur beim Antransport des Kranes, ergeben.
Sonderlösungen bei schlechtem Zugang

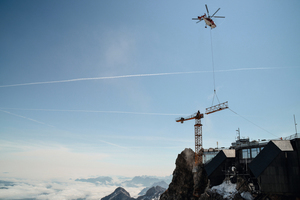

Bei schlechter örtlicher Zugänglichkeit können Sonderlösungen für den Transport oder Montage notwendig werden. Transport des Kranes mit Hilfe einer Seilbahn oder eine Helikoptermontage im Gebirge. Jeder Kran ist selbst ein Bauwerk, wenn auch nur temporär. Es wird ein Fundament errichtet und darauf ein Bauwerk erstellt. Es ist zu klären, wo platzmäßige Einschränkungen liegen und ob es Kollisionsgefahren gibt. Das temporäre Bauwerk „Kran“ muss am oder im zu bauenden Bauwerk standsicher integriert werden. Die Zusammenarbeit von Kunden und Projektabteilungen der Kranhersteller ist immens wichtig, um eine Kraneinsatzplanung zu gewährleisten, die technisch und wirtschaftlich optimiert ist.
