Rahmen für die Nordumgehung der A 30
Kontinuierlich steigt der Verkehr nach der Grenzöffnung auf der in
Ost-West – Richtung verlaufenden Autobahn A30 im Bereich Bad Oeyn-
hausen. Eine vierspurige Bundesstraße, die direkt durch den Kurort
führt, muss den gesamten Verkehr aufnehmen. Ein unhaltbarer Zustand.
2014 sollte bereits der Verkehr über die Nordumgehung fließen und die Innenstadt vom lästigen Schwer- und Fernverkehr befreien. Die Fertigstellung ist jedoch auf 2017 verschoben worden. Bislang ist erst ein Teilstück der künftigen A30 zwischen Anschlussstelle Dehme Spange und Eidinghauser Str. freigegeben. Hier steht dem Autofahrer ab sofort in jede Richtung eine Spur zur Verfügung. Nun geht es weiter mit der geforderten Nordumgehung der A30.
Betonfertigteile in bester Qualität

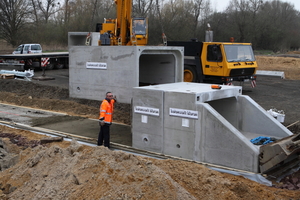

Die Fa. Bunte aus Papenburg ist mit dem 3. BA der A 30, Frankenweg, Bad Oeynhausen beauftragt. Für diese Baumaßnahme liefert Betonwerk Bieren GmbH Stahlbetonrahmen, Beton- und Stahlbetonrohre und diverse Schachtsysteme in FBS Qualität.

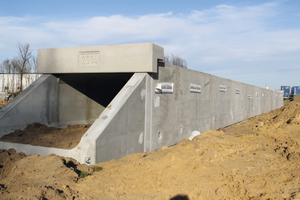

Die Stahlbetonrahmen werden aus wasserundurchlässigen Beton C60/750 nach DIN EN 1916 DIN V 1201 Typ 2, SLW 60 hergestellt. Durch die lange Standzeit in der Form weist dieses Rahmensystem eine hohe Maßgenauigkeit, Betondichte und Wasserdichtheit auf.
Das Entschalen aus der Form wird erst nach dem Erreichen einer hohen Betondruckfestigkeit vorgenommen. Durch eine optimal abgestufte Gesteinskörung in Verbindung mit speziell aufeinander abgestimmten Bindemitteln verfügt der Stahlbetonrahmen über eine dichte und porenarme Matrix und kann somit optimal verdichtet werden.
Moderne Dosiertechniken sowie spezielle Einbauverfahren garantieren diese hohe Gleichmäßigkeit und hervorragenden Eigenschaften der Rahmenteile. Neuste Maschinentechnik und spezielle Formen ermöglicht eine hohe Maßgenauigkeit in den Verbindungsbereichen, sowie eine genaue Kantenausbildung für exakten Sitz der integrierten Dichtung. Die Stahlbetonrahmen haben eine Baulänge von maximal 3 m und eine Wandstärke von maximal 350 mm.
Wichtige Einbauvorteile
Die Wandstärken werden je nach Anforderungen ausgelegt. Für diese Baumaßnahme war eine Wandstärke von 250 mm gefordert. Sie entspricht der DIN 1055 und DIN 1072 bzw. FB 101 auf der Grundlage der DIN 1045-1 (EN 206). Werkseitig sind die Rahmen mit einer Doppelkeilgleitdichtung druckwasserdicht nach EN 681-1 versehen. Der Einsatz von Rahmen wird auf Grund von Preis-Qualitätsvorteilen gern bei großen Erschließungsprojekten wie hier bei der Nordumgehung eingesetzt. Zudem sind geringere Montagezeiten durch problemlose Verlegung möglich. Die verbauten Rahmen entsprechen den FBS-Qualitätsrichtlinien. Diese sind neben der eigenen WKP und der Fremdüberwachung durch das MPA ein wesentlicher Bestandteil des Qualitätssicherungssystems des Unternehmens. Eine lückenlose Dokumentation aller Prozesse der Herstellung können dadurch garantiert werden. Die Baustoffprüfer des Betonwerks Bieren übernehmen die Aufgabe der werkseigenen Produktionskontrolle um so den Kunden Produkte in optimaler Qualität liefern zu können.
Für die Baumaßnahme Nordumgehung A30 werden ca. 4200 m Beton- und Stahlbetonrohre mit Fuß von DN 300 bis DN 800 in einer Länge von 2,5 m geliefert. Die Rohre sind sofortentschalt und haben das integrierte Dichtungssystem Anker plus nach DIN 1916 Typ 2+ DIN V 1201. Die dazugehörigen Schächte und Schachtaufbaumaterialen werden ebenso wie alle von Betonwerk Bieren hergestellten Produkte in FBS Qualität gefertigt.
Betonwerk Bieren GmbH
