Regenrückhaltung mit System
Retention von Niederschlagswasser
In Deutschland werden täglich rund 80 ha in Verkehrs- und Siedlungsflächen umgewandelt. Gut die Hälfte der Flächen wird versiegelt. Retentionsanlagen puffern das Regenwasser und geben es zeitverzögert an den Kanal ab.
Dies reduziert vor allem bei Starkniederschlagsereignissen die hydraulischen Lasten im Kanal und trägt damit auch zum Hochwasserschutz bei. Retentionsanlagen werden in der Regel aus Retentionszisternen oder aus Rigolenelementen hergestellt, die in wasserdichte Kunststoffbahnen eingeschweißt werden. Diese Lösung hat in den vergangenen Jahren deutlich an Bedeutung gewonnen.
Bei Retentionszisternen haben sich Kunststofftanks am Markt etabliert. Die geringeren Kosten beim Transport und beim Einbau sprechen dafür. Zudem sind die Zisternen aus Kunststoff wie beispielsweise der Graf Erdtank Carat XXL bis zu 40 t überfahrbar und grundwasserstabil bis zur Tankmitte. Als Ausdruck der hohen Qualität gewähren Hersteller wie Graf 25 Jahre Garantie. Die Kunststofftanks können in kurzer Zeit eingebaut und angeschlossen werden. Allerdings sind die Einbaumaße für den Aushub durch die Abmessungen des Tanks fix definiert und es ist gegenüber einem eingeschweißten Rigolenkörper eine deutlich tiefere Gründung der Einbausohle notwendig.
Im Vergleich zu Retentionszisternen ist der größte Vorteil bei einer Lösung mit Retentionselementen hingegen die Möglichkeit, Länge, Breite und Höhe des eingeschweißten Rigolenkörpers objektspezifisch zu gestalten. Damit kann auf die geologischen Gegebenheiten eingegangen und das zur Verfügung stehende Baufenster besser ausgenutzt werden.

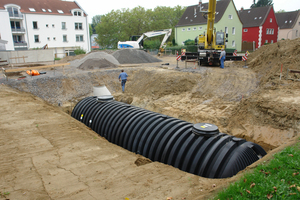

Retentionszisterne Carat XXL
Der Graf Erdtank Carat XXL ist mit einem Durchmesser von 2,5 m und Volumina bis zu 120 m3 die größte am Markt angebotene Retentionszisterne aus Kunststoff. Die Kunststoff-zisterne im XXL-Format wird
mit Volumina ab 16.000 l angeboten. Die notwendigen Retentionskomponenten werden nach Kundenwunsch bereits ab Werk vormontiert. Zisternen bis zu 76.000 l Volumen können transportiert werden, ohne dass eine Genehmigung als kosten- und zeitintensiver Sondertransport notwendig ist. Das geringe Gewicht des Kunststofftanks spart zudem beim Einbau Zeit und Kosten.
EcoBloc Inspect System
Neben den bekannten Retentionszisternen haben sich am Markt in den vergangenen Jahren auch Rigolenelemente etabliert. Die würfelförmigen Module bieten eine große planerische Freiheit, da die Form der Retentionsanlage individuell an die örtlichen Gegebenheiten bzw. an die Gebäudeform angepasst wird. Die Befahrbarkeit bis SLW 60 lässt in der Nutzung der darüber liegenden Fläche viele Gestaltungsmöglichkeiten zu.
Die Montage der vormontierten Module erfolgt mit wenig Zubehör und Werkzeug. Dank der integrierten Zentrierung werden die Module nur noch horizontal verbunden. So entsteht mit wenigen Handgriffen ein hochstabiler Blockverbund.
Hersteller wie Graf liefern bis zu einer Größe von etwa 60 m³ den Rigolenkörper vorkonfektioniert. Damit kann der Rigolenkörper etwa in der gleichen Zeit wie eine Retentionszisterne eingebaut werden. Bei größeren Volumina erstellt Graf in Kooperation mit zertifizierten Fachbetrieben die Retentionsanlagen mit dem EcoBloc System schlüsselfertig. Der Rigolenkörper wird dabei in eine 2 mm starke Kunststoffbahn eingeschweißt. So entsteht ein rundum wasserdichter Rückhaltekörper. Die verwendeten Spezialfolien haben eine DIBt-Zulassung zur Abdichtung von Deponien. Das System überzeugt durch die DIBt-Zulassung und eine Nutzungsdauer von mindestens 50 Jahren.
