Ökologisch entwässern und gestalten
Vereint: Freiflächengestaltung und Grundwasserschutz
Akzente in der Freiflächengestaltung setzen und zeitgleich etwas für den Grundwasserschutz tun: Mit der Entwässerungsrinne ACO Drain Multiline Seal in und den neuen ACO Drain Schlitzrahmen ist dies ganz einfach möglich.

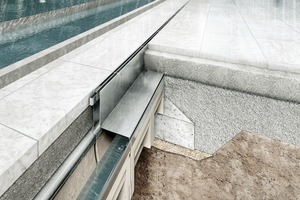

Im ACO Drain System ersetzt der Schlitzrahmen aus Edelstahl, wahlweise auch in Stahl verzinkt, den Rost und bildet eine klare, jedoch unauffällige Fuge in der Fläche. Die Seal in Technologie besteht aus dem wasserdichten, frostsicheren Polymerbeton-Rinnenkörper und einer serienmäßig integrierten 2-komponentigen Dichtung aus EPDM am Rinnenstoß. Das System ACO Drain Multiline Seal in nimmt belastetes Oberflächenwasser auf und leitet es ohne Verluste zur Behandlung oder (Wieder-)Verwendung weiter.

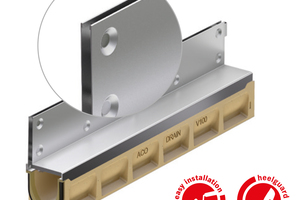

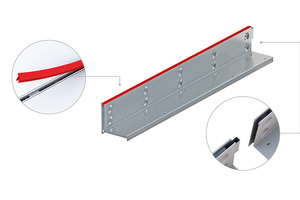

Der Einsatz von Schlitzrahmen wird meist dann favorisiert, wenn die Entwässerungslösung möglichst unauffällig in das Belagskonzept integriert werden soll. Dabei schaffen Schlitzrahmen als Elemente der Freiraumgestaltung auch die Möglichkeit, den Verlauf der architektonischen Anlage zu unterstreichen. In Verbindung mit dem Linienentwässerungssystem ACO Drain Multiline Seal in ist die Installation der Schlitzrahmen durch das neue Verbindungsdetail (Führungslasche) schnell und exakt durchzuführen. Ein weiterer wesentlicher Vorteil beim Einbau ist die rote, serienmäßige Bauschutzabdeckung. Der Abdeckstreifen schützt die Schlitzrinnen vor Verunreinigungen, wie Sand oder Steine während der Bauphase.
Das Einlegen des Schlitzrahmens in die Zarge des Rinnenelements sorgt für ein optimales Abtropfen und damit für eine verlustfreie Ableitung des Oberflächenwassers. Auch die komfortable Wartung über Revisionselemente macht das Entwässerungssystem zu einer wirtschaftlichen Lösung. Mit Hilfe des speziellen ACO Rosthakens kann der Deckel einfach aus dem Einlaufkasten herausgehoben werden, sodass der Schlammeimer inspiziert und bei Verschmutzung entnommen und geleert werden kann. Die Schlitzrinne kann mit einem Hochdruckreiniger effektiv gereinigt werden.
Betonen – nicht verbergen
Ob in der Ausführung ACO Drain Schlitzrahmen Single, Double, Triple oder Strip, mit den Schlitzaufsätzen wird das Entwässerungssystem zu einem außergewöhnlichen Designelement, das die Freiraumplanung gestalterisch und funktional aufwertet.
ACO Drain Schlitzrahmen werden ohne Schweißnähte in einer Baulänge von 100 cm gefertigt. In der Ausführung Single sind die Nennweiten 100, 150 und 200 in Edelstahl und Stahl verzinkt lieferbar. Die Schlitzrahmen mit seitlichem Schlitz, in Anlehnung an DIN EN 1433/DIN 19580, haben eine verstärkte Oberkante und kommen in den Belastungsklassen C250 und D400 zum Einsatz.

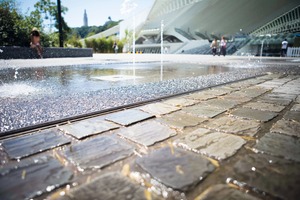

„Auffällig unauffällige“ Freiflächenentwässerung

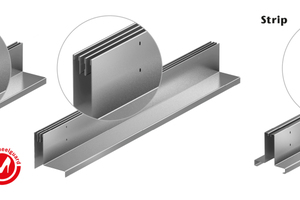

Mit der neuen Generation der ACO Schlitzrahmen in den Ausführungen Double, Triple und Strip können stärkere Akzente gesetzt werden. Mit zwei oder drei Einlaufschlitzen oder einem betont breitgekanteten Schlitz lassen sich verschiedene Materialien der Oberfläche in Einklang bringen. Und dies in auffällig unauffälliger Eleganz.
Die Schlitzrahmen Double, Triple und Strip sind in der Nennweite 100 aus hochwertigem Edelstahl verfügbar und in Bereichen der Belastungsklasse C250 einsetzbar.
ACO Tiefbau Vertrieb GmbH
www.aco-tiefbau.de
Mit den neuen digitalen Planungs-Tools baut ACO Tiefbau die Online Kompetenz weiter aus und unterstützt Planer und Architekten bei der Arbeit an ihren Projekten – rund um die Uhr.

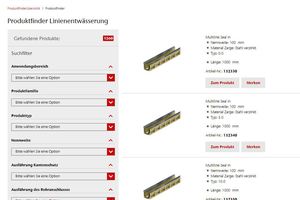

Produktfinder – der schnelle Weg zur Produktauswahl
Sie planen ein Objekt oder beraten einen Kunden und suchen ein passendes Produkt? ACO erleichtert Ihnen mit den neuen Produktfindern den Einstieg in unser Lieferprogramm.
In nur drei Schritten zum Produkt:
1. Auswahl der gewünschten Kriterien
2. Anzeige der relevanten Produkte
3. Auswahl der gewünschten Produkte
Derzeit stehen Ihnen die Produktfinder für die Linienentwässerung und Schachtabdeckungen, sowie Leichtflüssigkeits- und Fettabscheider zur Verfügung. Weitere Tools sind in der Entwicklung. Mehr Informationen unter www.aco-tiefbau.de/planungstools.
