Windpark Nortorf II
Schalungskompetenz bei modernsten WindkraftanlagenIm Windpark Nortorf II drehen sich in Kürze 2 Windkraftanlagen der neuesten 6-Megawatt-Generation.
Die Trapezträgerrundschalung TTR von Paschal trug maßgeblich zur Errichtung bei.

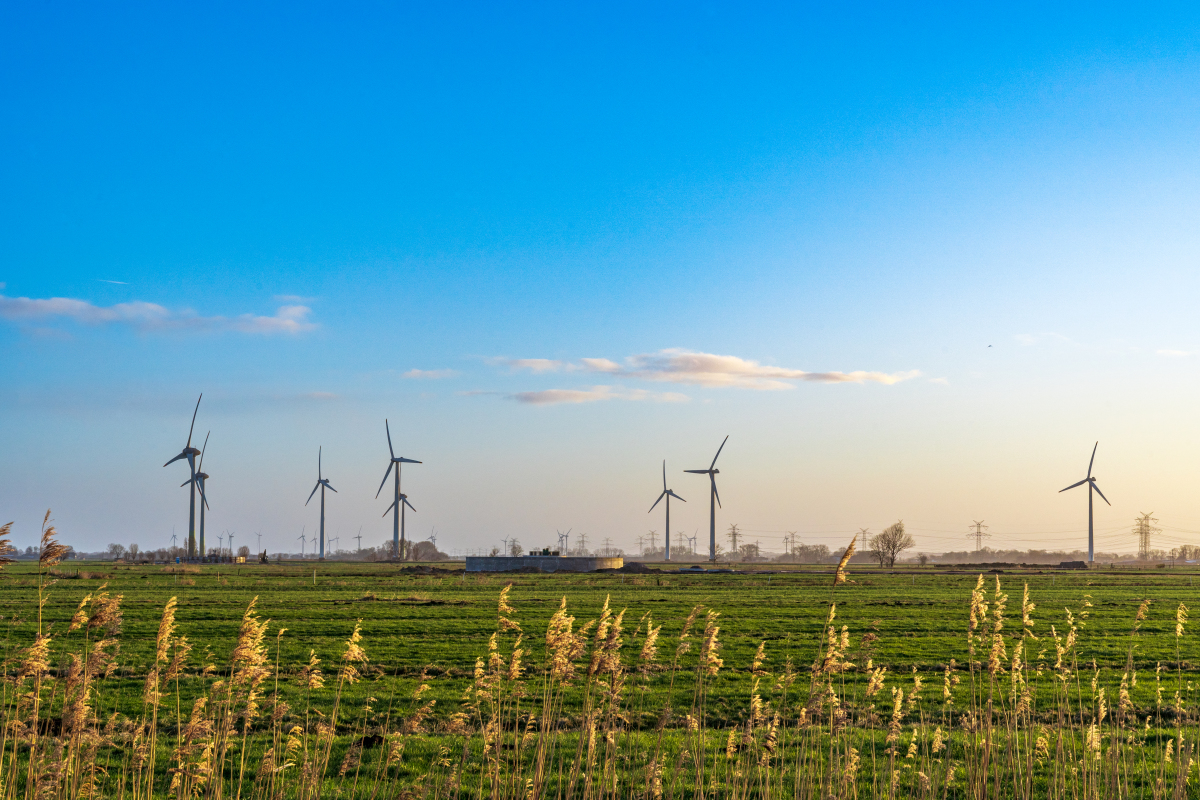

Im Windpark Nortorf II drehen sich in Kürze zwei Windkraftanlagen der neuesten 6 Megawatt-Generation. Dafür war die Trapezträgerrundschalung TTR von Paschal im Einsatz.
© Paschal
Das Windradpaar im Windpark Nortorf erbringt künftig eine Leistung von 13,2 MW und ersetzt vier Alt-Windräder. Die beiden Megawindkraftanlagen sind die ersten der neuen 5.X Plattform von Siemens Gamesa in Deutschland. Die Inbetriebnahme soll 2022 erfolgen. Damit eine der leistungsstärksten Onshore-Windkraftanlage der Welt zügig Ökostrom liefern kann, wurden Ende 2021 die gigantischen Einzelfundamente für die beiden Megawattwindräder erstellt.
Runde Auflasteinfassung mit TTR geschalt

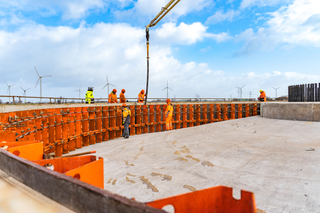

Die Trapezträgerrundschalung TTR von Paschal wurde zur Betonage der Auflasteinfassung bei der Fundamentierung der beiden Megawattwindräder eingesetzt.
© Paschal
Der Außendurchmesser eines kreisrunden Mastfundamentes beträgt 23,00 m. Damit die Last sicher in den Untergrund eingeleitet wird, wurden zuvor Pfähle bis auf tragfähigen Grund eingetrieben. Um die Hebelwirkungen, rund um die Vertikalachse, sicher aufzunehmen, werden die Stahlbetonfundamente aufgelastet. Als Einfassung für die Auflastschüttung musste eine 30 cm dicke Stahlbetonwand mit einem Innendurchmesser von 22,40 m betoniert werden. Dafür nutzte die ausführende Bauunternehmung, die Terraform GmbH, die Trapezträger-Rundschalung TTR mit einer Schalhöhe von 1,50 + 0,37 m. Die Trapezträger-Rundschalung wurde vorgerundet und montagefertig vom Paschal-Handelspartner, der B.B.F. Handels- und Vermietungs GmbH, auf die Baustelle geliefert. Jede Einfassung konnte in einem Takt geschalt und betoniert werden.
Für die Windradmontage
Damit die Einzelteile der Windräder montiert werden können, benötigen die Kräne tragfähige Kranstellplätze und ebenso tragfähige Abstellflächen für die gewaltigen Gegengewichte. Für das Schalen der Fundamente dieser Serviceflächen wurde die Universalschalung Raster/GE von Paschal genutzt.
