Bircoslim feiert Sanierungs-Premiere

Neue Betonrinne ermöglicht optisch ansprechende Entwässerungslösung

Im Rahmen einer Modernisierungsmaßnahme griffen die Beton-Experten der Karl Köhler Bauunternehmung erstmals auf ein neues, innovatives Produkt aus Baden-Baden zurück: Die leichte Betonrinne Bircoslim.

Einsatzort war ein Wohngebiet im sächsischen Neustadt, wo im Rahmen einer großflächigen Befestigung 110 Meter der leichten Entwässerungsrinne verbaut wurden.

Projektstandort

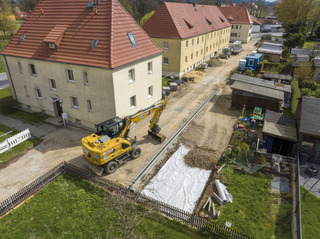

Einsatz für Birco-slim im sächsischen Neustadt. Dort realisiert die leichtgewichtige Betonrinne die Oberflächenentwässerung im Hinterhof eines Wohngebäudekomplexes.
© Birco GmbH

Einsatz für Birco-slim im sächsischen Neustadt. Dort realisiert die leichtgewichtige Betonrinne die Oberflächenentwässerung im Hinterhof eines Wohngebäudekomplexes.
© Birco GmbH
Zwischen den Bergrücken des Hohwaldes und des Ungerberges liegt das 12.500 Einwohner große Neustadt in Sachsen, eingebettet im Neustädter Tal, an der Grenze zwischen Lausitzer Bergland und Elbsandsteingebirge. Den lebendigen Stadtkern schließt nordseitig die lange Wilhelm-Kaulisch-Straße ab. Sie ist das Nadelöhr für den Pkw-Verkehr aus dem Westen.

Während viele Gebäude rund um den Markt bei der Eroberung durch die Rote Armee am Ende des Zweiten Weltkriegs beschädigt und später restauriert wurden, reihen sich zur Wilhelm-Kaulisch-Straße hin noch geschichtsträchtige Altbauten. Ruhe und Erholung finden deren Bewohnerinnen und Bewohner im Hinterhof der Gebäude.

Allerdings waren die Gegebenheiten dort nicht mehr zeitgemäß. „Es handelt sich um vier Wohnhäuser, die Anfang des 20. Jahrhunderts erbaut worden sind. Der durchgängige Hinterhof war unbefestigt und verfügte bisweilen über keine zentrale Entwässerungslösung“, beschreibt Bauleiter Klemens Hoffmann von der Karl Köhler GmbH die Ausgangslage.

Die Herausforderung

Hochzufrieden mit der Bircoslim-Premiere in Neustadt: Die projektzuständigen Gebietsverkaufsleiter Uwe Bormann (links)
und Kundenbetreuer Daniel Hansen.
© Birco GmbH

Hochzufrieden mit der Bircoslim-Premiere in Neustadt: Die projektzuständigen Gebietsverkaufsleiter Uwe Bormann (links)
und Kundenbetreuer Daniel Hansen.
© Birco GmbH

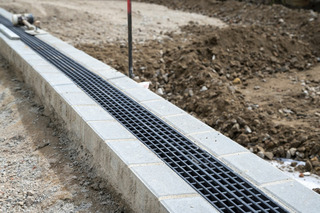

Neben einer hohen Funktionalität ging es den Verantwortlichen auch um eine ansprechende Optik: Die schwarz-tauchlackierte
Gussabdeckung eingebettet in Pflastersteine.
© Birco GmbH
Neben einer hohen Funktionalität ging es den Verantwortlichen auch um eine ansprechende Optik: Die schwarz-tauchlackierte
Gussabdeckung eingebettet in Pflastersteine.
© Birco GmbH
Die Gesamtsanierung des hinteren Wohnbereichs, mit der das Bauunternehmen betraut wurde, umfasst ein rund 2.000 Quadratmeter großes Areal, auf dem die Anwohner in den vergangenen Jahrzehnten ein behagliches Ambiente gestaltet hatten. Hier waren Gärten, Schuppen und Garagen entstanden, in Größe und Ausgestaltung ganz nach den jeweiligen individuellen Bedürfnissen angelegt.

„Die Herausforderung bestand darin, die baulichen Lösungen hier einerseits technisch voll funktionsfähig einzupassen und gleichzeitig die privaten Bereiche der Bewohner nicht zu beeinträchtigen. Die Maßnahmen umfassten Straßen und Gehwege, den Bau neuer Parkflächen und befestigter Müllplätze sowie die Sanierung der Kellerzugänge“, berichtet Hoffmann. Wenn bei Modernisierungsmaßnahmen Boden versiegelt wird, ist auch ein tragfähiges Entwässerungskonzept unabdingbar.

Für die Herstellung der Parkflächen entschied sich der Bauherr für den Einsatz von besonders sickerfähigem Ökopflaster. Die breiten Fugen zwischen diesen speziellen Pflastersteinen sorgen dafür, dass Regenwasser in größeren Mengen als bei normalem Pflaster versickern kann. Doch aufgrund des anstehenden, schluffigen Sandbodens am Standort in Neustadt war die Versickerungsleistung nur unzureichend gewährleistet. Umso wichtiger war deshalb eine effiziente Ableitung von Oberflächenwasser und Regenwasser.

Planungsvarianten: Punktabläufe und Betonmuldensteine

Die Stahlzargen mit der innovativen Magnelis-Beschichtung ermöglichen einen effektiven Korrosionsschutz.
© Birco GmbH

Die Stahlzargen mit der innovativen Magnelis-Beschichtung ermöglichen einen effektiven Korrosionsschutz.
© Birco GmbH
Zunächst prüfte das Team der Karl Köhler Bauunternehmung die Möglichkeit, anfallendes Regenwasser mithilfe von Punktentwässerungen in den angeschlossenen, öffentlichen DN 1000-Stahlbeton-Kanal abzuführen. Dafür mussten auf dem Gelände Neigungen und Höhenänderungen ausfindig gemacht werden, um die Punktabläufe entsprechend zu platzieren.

„Vor Ort haben wir festgestellt, dass der gesamte Bereich eine sehr ebene Fläche ist. Auch die Garagenkomplexe und Kellereingänge haben die Bildung von Hoch- und Tiefpunkten nicht zugelassen. Das macht eine Entwässerungslösung mit Punktabläufen problematisch, weshalb wir von dieser Lösung Abstand genommen haben“, blickt Bauleiter Hoffmann zurück.

Die Wohnungsgenossenschaft favorisierte im nächsten Schritt eine Ableitung des Regenwassers über Betonmuldensteine. Diese erfordern jedoch eine regelmäßige Instandhaltung, um Verschleißerscheinungen zu vermeiden. Zudem wies das Bauunternehmen auf die optische Erscheinung hin: Ein Entwässerungssystem aus Muldensteinen in der Gesamtlänge von 110 Metern hätte in den Augen der Experten nicht mit der geplanten Infrastruktur harmonisiert. So überzeugte man die Entscheidungsträger vom Einbau einer kompakten und langlebigen Kastenrinne aus hochwertigem Beton.

„Birco kennen wir im Zusammenhang mit Oberflächenentwässerung schon lange. Wir haben mit der Betonrinne Bircosir im Industriebereich sehr gute Erfahrungen gemacht. So eine Schwerlastrinne war aber für das Projekt in der Wilhelm-Kaulisch-Straße nicht nötig. Wir haben dort eine deutlich geringere Belastung durch Pkw, Fahrräder und kleinere Transporter“, erklärt Hoffmann. So feierte die neue, deutlich leichtere Betonrinne Bircoslim ihre Premiere. In der eingesetzten Variante NW 100 Nr. 0/0 kommt sie auf ein Gewicht von 22,1 kg pro laufendem Meter Entwässerungsrinne, als Flachrinne ist sie mit einem Gewicht ab 12,9 kg erhältlich.

Optisch ansprechender Einbau

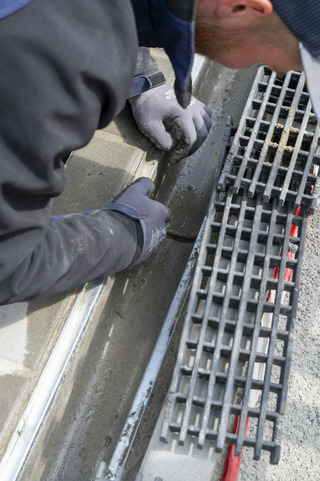

Die Bircoslim-Betonrinnen mit ihrem geringen Gewicht erleichtern Transport und Handhabung.
© Birco GmbH

Die Bircoslim-Betonrinnen mit ihrem geringen Gewicht erleichtern Transport und Handhabung.
© Birco GmbH

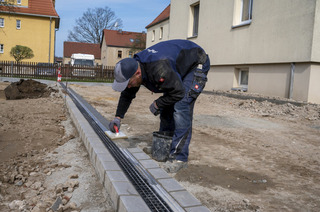

110 Meter der neuen, leichten Entwässerungsrinne Bircoslim sind im Gebäudekomplex in Neustadt verbaut worden.
© Birco GmbH
110 Meter der neuen, leichten Entwässerungsrinne Bircoslim sind im Gebäudekomplex in Neustadt verbaut worden.
© Birco GmbH

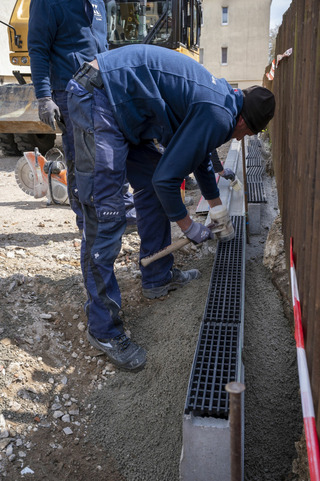

Um einen festen Sitz herzustellen, setzen die Verarbeiter eine Kastenrinne für gewöhnlich bis zur Oberkante in Beton ein. Entsprechend hatte auch die Baufirma Karl Köhler zunächst vor, die Rinnenstränge seitlich zu betonieren. „Das Produkt ist sehr flach und grenzt an einen Pflasterbelag an, der bereits über zehn Zentimeter aufbaut. Daher hätten wir eine äußerst geringe Höhe betonieren müssen, was nicht so einfach funktioniert. Deshalb entschieden wir uns für eine andere Lösung, die uns auch optisch besser gefiel“, erklärt Hoffmann.

Das Ergebnis: Zur Stabilisierung wurden beide Seiten der Betonrinne mit rechteckigen Pflastersteinen umgeben, die in Beton eingesetzt wurden. Nach dem Verfugen war die Basis für einen optisch höchst ansprechenden Abschluss an die Straßenflächen und Gehwege gegeben.

Fünf Gründe für die Leichtbetonrinne aus Baden-Baden

Die entscheidenden Faktoren bei der Wahl der Bircoslim, die der Entwässerungsspezialist seit Januar im Portfolio führt, waren einerseits die Realisierbarkeit des Projekts und eine ansprechende Optik. Dazu kamen die Faktoren Zeit- und Kosteneffizienz: Die schmale Form mit einer Wandstärke von 20 mm basiert auf den schlanken Schenkeln der Bircohyperbel-Bauform. Der große Vorteil: Wertiger Beton und dennoch ein Leichtgewicht ab 12,9 kg pro laufendem Meter Entwässerungsrinne. Das gewährleistet einen kostengünstigeren Transport sowie eine vereinfachte Handhabung für den Verarbeiter, der mit dem Einbau zügig vorankommt.

Der vierte Vorzug der gewählten Lösung: Die Langlebigkeit durch stabilen Beton der Güteklasse C40/50 in Kombination mit korrosionsbeständigen Stahlzargen. Deren spezielle Magnelis Beschichtung – eine Zusammensetzung aus Zink, Aluminium und Magnesium – ermöglicht einen besonders effektiven Korrosionsschutz, vor allem bei ammoniakhaltigen Umgebungen auch im Schnittkantenbereich. Der Oberflächenschutz der Stahlzargen hält dadurch bis zu sieben Mal länger. Außerdem sorgt die Beschichtung dafür, dass sich die Zargen von kleineren Schäden und Kratzern selbst reparieren, wodurch Abnutzungen verringert werden.

Wie die langlebigen Betonkörper erfüllt auch die Abdeckung aus schwarz-tauchlackiertem Guss die örtlichen Anforderungen bezüglich der Belastungsfähigkeit bis Klasse C 250 und dem Erscheinungsbild. Da sich die eingerastete Abdeckung leicht entfernen lässt, ist ein einfacher Wartungsprozess ebenfalls gegeben. „Das Preis-Leistungsverhältnis ist sehr gut und die Gussabdeckung macht einen sehr wertigen sowie optisch ansprechenden Eindruck“, zieht Hoffmann Bilanz.
