Schalungsbau nach Maß

Bogenstützen mit SVB für einen Schul-Anbau

Die Stadt Lahr liegt in einer der schönsten Regionen Baden-Württembergs. Mit einem großen Angebot allgemeinbildender Schulen und zahlreichen weiteren Bildungseinrichtungen investiert Lahr konstant in die Aus-, Fort- und Weiterbildung. Eines dieser Projekte ist der Anbau des Scheffel-Gymnasiums. Er zeichnet sich architektonisch durch seine außergewöhnlichen Bogenstützen und eine ansprechende architektonische Gestaltung aus.

Beinahe 950 Schüler besuchen täglich das Scheffel-Gymna-
sium in Lahr. Um ihnen das Lernen schmackhaft zu machen, entschied sich die Stadtverwaltung einen zweigeschossigen Erweiterungsbau zu errichten. Bei ihren Baumaßnahmen legt die Stadt Lahr stets großen Wert auf ökologische Aspekte und eine ästhe-
tische Architektur. So auch bei diesem Erweiterungsbau, den die ortsansässigen Architekten Conrad + Conrad als einen lang
gestreckten Quader planten, der auf fünf bogenförmigen Stützen ruht.


Die Stütze der Schule

Auf den ersten Blick erinnert jede einzelne der fünf Bogenstüt-
zen an den Brückenbau. Dort werden derartige Formen verwen-
det, um große Distanzen zu überwinden. Beim Scheffel-Gymna-
sium sollten jedoch nur 12 m überspannt werden, was ver-
gleichsweise enge Bogenradien mit sich brachte. Die Betonstützen bleiben unverkleidet, weshalb die Sichtbetonklasse SB3 gefordert war. Dies bedeutet, dass eine geschlossene und weitgehend einheitliche Oberfläche ohne gravierende Verfärbungen gefordert wurde.



Sichtbeton und enge Radien

Ein Transport der 40 cm breiten, 12 m langen und 4 m hohen Stützen hätte sich sehr schwierig gestaltet. Dies war der Grund, warum die Bögen nicht als Fertigteilelemente hergestellt wurden. Infolgedessen entschied sich die beauftragte Ernst Schwarz Betonbau GmbH dazu, die fünf Bogenstützen vor Ort zu schalen und betonieren. So stellte sich die Frage, welches Unternehmen kompetent und flexibel genug war, eine derart ungewöhnliche Schalung zu bauen, die darüber hinaus auch noch eine hohe Sichtbetonqualität ermöglicht. Der wirtschaftlichste Lösungsvorschlag kam von den Schalungstechnikern von Noe aus Süssen, deren Betonschalungen die Ernst Schwarz Betonbau schon seit Jahren einsetzt und dabei stets sehr gute Erfahrungen gemacht hat.

Die Techniker von Noe entwarfen für die fünf Bogenstützen
eine Spezialschalung, deren Basis die Standardschalung Noetop war. In ihr wurden die bogenförmigen Elemente montiert. Da-
rüber hinaus wählten die Fachleute einen Laminaex-Kunststoff-
belag aus, mit dessen Hilfe die geforderte Sichtbetonqualität
erreicht werden konnte. Alle Schalungselemente wurden vom
Süssener Noe-Werk aus nach Lahr transportiert und vor Ort zu-
sammengebaut. Da die geschwungene Form der Stützen den Einsatz von Rüttelflaschen unmöglich machte, entschieden sich die Verantwortlichen für selbstverdichtenden Beton (Ausbreitmaß 70–80 cm). Dieser fließt und entlüftet selbständig, was die Ein-
wirkung zusätzlicher Verdichtungsenergie unnötig macht. Das

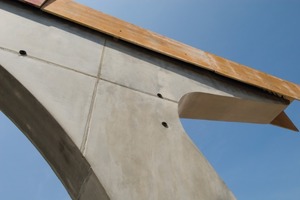

Ergebnis kann sich sehen lassen. Die Bogenstützen zeichnen
sich durch eine einwandfreie Betonoberfläche und ein schönes
Fugenbild aus. Herr Thomas Trotter, Polier der Firma Schwarz,
sagt hierzu: „Wir arbeiten schon lange mit den Noe Betonschalungen und haben immer gute Erfahrungen gemacht. Die Baustelle in Lahr hat gezeigt, dass wir uns auch bei Sonderanfertigungen auf das Unternehmen verlassen können. Für uns ist klar, wir bleiben bei Noe.“

[www.noe.de]
