Ammann-Walzen im Feldversuch

FGSV-Forschungsprojekt zur Verdichtungsvermessung

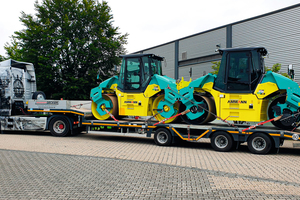

Die beiden schemelgelenkten Ammann-Tandemwalzen ARP 95 machen sich auf den Weg zur Baustelle auf der A 1 zwischen Tholey und Tholey-Hasborn.

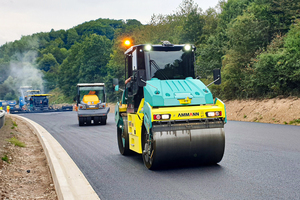

Mit der Mess- und Verdichtungskontrollvariante ACEpro von Ammann erzielten die ARP 95 auf Trag-, Binder- und Deckschicht exzellente Verdichtungsergebnisse.

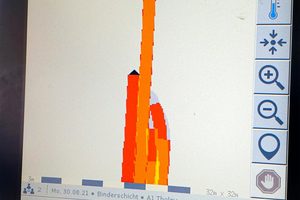

Montag, 30. August 2021: Die optional verfügbare Steuerungssoftware Q-Asphalt zeigt flächendeckend den Verdichtungsfortschritt in der Binderschicht an.

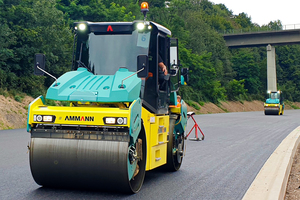

Die Forschungsgesellschaft FGSV hatte für die Raumdichte-Messungen sechs linear bestimmte Punkte auf dem Autobahnabschnitt festgelegt.

Das Verdichtungssystem ACEpro des Schweizer Herstellers Ammann passt selbständig die Amplitude und die Frequenz an die Bodenbeschaffenheit an. So wird nicht nur präzise verdichtet, auch unnötige Überfahrten entfallen.

Das Verdichtungssystem ACEpro von Ammann misst und dokumentiert in Echtzeit den flächendeckenden Fortschritt. Wie perfekt das funktioniert, belegt ein Forschungsprojekt im Saarland. Die Forschungsstrecke ist ein zirka fünf Kilometer langer Abschnitt der A 1 zwischen Tholey und Tholey-Hasborn. Seit Frühjahr 2021 grunderneuert dort die Firma Juchem Asphaltbau GmbH & Co KG aus Niederwörresbach zwei Fahrspuren mit Standstreifen in Fahrtrichtung Saarbrücken.

Auf der Suche nach einem Kennwert

Im August und September stellte Juchem Asphaltbau die Baustelle der Forschungsgesellschaft für Straßen- und Verkehrswesen (FGSV) für einen Feldversuch zur Verfügung. Ziel des Feldversuches ist es, einen Kennwert für die Asphaltverdichtung zu ermitteln. Einen Parameter, der für ein in einer Ausschreibung genannten Straßenbauprojekt das Erreichen der geforderten Raumdichte angibt.

Mit der Mess- und Kontrolltechnik der Walzen kann man nicht die Raumdichte, sondern nur die Zunahme der Steifigkeit des eingebauten Materials per Vibration feststellen. Deshalb legten die Teilnehmer folgende Vorgehensweise fest: Alle Walzen wurden mit intelligenten Systemen ausgestattet, die eine flächendeckende Dokumentation der Steifigkeitswerte zulassen. Darüber hinaus wurden je Schicht (Tragschicht, Binder, Decke) mehrere Messstellen definiert. An diesen Messpunkten maß ein beauftragtes Labor mit mobilen Sonden (radiologisch / Magnetfeldtechnik) die Überfahrten der Walzen und dokumentierte sie. Zum Abgleich der gemessenen Werte durch Maschinen und Sonden zog man zum Schluss noch Bohrkerne und schickte diese zur Auswertung ins Labor.

Über die Auswertung der Messdaten von Walzen und Sonden sowie die der Bohrkerne, soll dann der Kennwert für die Asphaltverdichtung ermittelt werden. Der FGSV organisierte und überwachte den gesamten Feldtest sowie die Messungen mit Sonden und Dokumentation.

Zwei Ammann-ARP-Asphaltwalzen am Start

Die beiden Ammann-Tandemwalzen ARP 95 gingen mit dem Verdichtungsmess- und Regelsystem ACEpro an den Start – gemeinsam mit Tandemwalzen anderer Marktbegleiter. Zusätzlich waren die Ammann-Walzen mit einem flächendeckenden Dokumentationssystem von Q-Point / Völkel ausgestattet. Dieses System dokumentiert und überträgt die gemessenen Werte an einen stationären Rechner in Echtzeit. Dort kann der Bauleiter während des Einbaus erste Analysen und bei Bedarf Korrekturen vornehmen.

An jedem der Einsatztage folgten dem Fertiger, der auf bis zu 13 Metern Breite die Trag-, Binder- und Deckschichten einbaute, vier Walzen. Zur Vorverdichtung der Tragschicht kamen zusätzlich zwei Gummiradwalzen zum Einsatz.

Spektakuläre Ergebnisse

Spektakulär erwies sich dann die Ergebnisauswertung für Ammann: Auf allen Schichten und an allen Mess-punkten erzielten die schemelgelenkten Ammann-Tandemwalzen ARP 95 exakte „Punktlandungen“. Problemlos hatten die Maschinen, die für ihre ausgezeichneten Verdichtungs- und Arbeitseigenschaften bekannt sind, die für Autobahnen geforderten Werte erreicht.

Für Willi Reutter, Application Manager Heavy Equipment bei Ammann, entsprach es genau den Erwartungen. An allen Einsatztagen des FGSV-Feldversuchs besuchte der Ammann-Experte die Baustelle. Er sagt: „Die umfangreichen Messungen mit Sonden haben uns erneut bestätigt, dass es beim Verdichten von Asphaltschichten große Vorteile bringt, wenn beide Verdichtungsparameter – Frequenz und Amplitude – automatisch geregelt werden. Dies macht die Tandemwalzen von Ammann so einzigartig und reduziert die Kosten auf der Baustelle.“

Darüber hinaus ist es für den Bediener von großem Vorteil, dass er den Verdichtungsfortschritt der gesamten Fläche auf einem Display in Echtzeit und auch die Werte und Überfahrten der anderen Walzen angezeigt bekommt. Das verhindert Schäden und steigert die Produktivität.

Erneut bestätigt sich die wichtigste Erkenntnis für das Haus Ammann. „Die ARP 95-Tandemwalzen“, resümiert Willi Reutter, „bieten mit dem Verdichtungssystem ACEpro und in Kombination mit dem innovativen Dokumentationssystem Q-Asphalt von Q Point die optimale Technologie, um Asphaltschichten effizient zu verdichten.“
