Aus einer Hand
Schalung und Traggerüst für Produktionsgebäude von künstlichen Nieren
Für den Neubau eines Produktionsgebäudes der Firma Fresenius Medical Care in St. Wendel entschied sich das ausführende Bauunternehmen in puncto Planung und Lieferung von Schalung und Gerüst für die HSB Schalung GmbH.
Im saarländischen St. Wendel entwickelt das Unternehmen Fresenius Medical Care Deutschland GmbH lebenserhaltende Produkte zur Behandlung von Patienten mit chronischem Nierenversagen. Das Werk zählt laut Angaben des Unternehmens zu einem der weltweit größten Produktionsstandorte für Dialysa-toren (künstliche Nieren). Ende August 2018 erhielt die zur OBG Gruppe gehörige OBG Tiefbau GmbH & Co. KG den Auftrag für den Neubau eines Produk-
tionsgebäudes sowie einer etwa 38 Meter langen, durch
einen Pylon gestützten, geschlossenen Verbindungsbrücke zwischen dem geplanten und einem bestehenden Gebäude.
Partner für Schalung und Gerüst
Das OBG-Team um Bauleiter Philipp Recktenwald und Polier Werner Zimmer begann im darauffolgenden Oktober mit den Bohrungen für die Pfähle, auf denen das Produktionsgebäude gegründet wurde. Mit der Planung sowie der Lieferung von Schalung und Traggerüst wurde mit der HSB Schalung GmbH ein langjähriger Partner der OBG beauftragt. Das Unternehmen mit Stammsitz in Ensdorf versteht sich nach eigenen Angaben als Spezialist für Schalungslösungen im Hoch-, Tief-, Ingenieur- und Industriebau.
Passende Lösungen für Wand und Unterzüge
Das insgesamt rund 37 x 48 Meter umfassende Produktionsgebäude wurde in Fertigteilbauweise in Verbindung mit aussteifenden Ortbetonwänden sowie einem Treppenhaus aus Ortbeton hergestellt. Als Wandschalung entschied man sich für die Logo.3 Schalung von Paschal, die aufgrund ihrer vielfältigen Elementsortierung vorab bereits als Schalung für die Zerrbalken zum Einsatz kam.
Die bis zu 7,75 Meter hohe Unterstützung der Fertigteilunterzüge und -decken im Hallenbereich erfolgte mit dem Alu-Schalungsgerüst von Ischebeck. Die geprüfte Typenstatik nach DIN EN 12812 des Alu-Schalungsgerüstes lässt bei maximalen Stiellasten von 128 KN Unterstützungshöhen bis 24,60 Meter zu.
Geneigter Pylon
Als im März 2019 mit den Arbeiten für den ebenfalls auf Pfählen gegründeten Brückenpylon begonnen wurde, musste zunächst die unmittelbar am Pylonfundament oberhalb verlaufende Straße sowie die bestehenden Versorgungsleitungen mittels eines Berliner Verbaus gesichert werden.

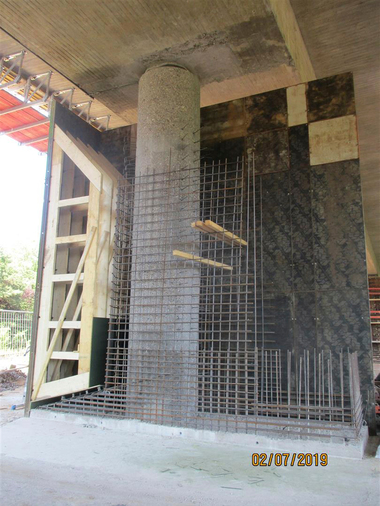

Der im ersten Betonierabschnitt von Oberkante Fundament bis zur Unterkante Brückenplatte leicht geneigt nach oben verlaufende Pylon wurde ebenfalls mit der Logo.3 Wandschalung hergestellt. Hierzu wurde ein 7,70 Meter hoher, durchgängiger Querschnitt von 3,10 x 8,10 Meter geschalt, wobei die Neigung mit einer als Sonderschalung angefertigten Holzeinlage realisiert wurde. Die Betonage erfolgte über die Gesamthöhe in einem Takt.
Trägerkupplung für breitere Durchfahrt

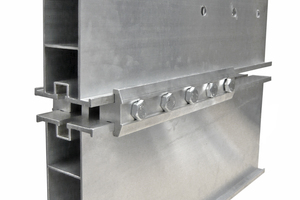

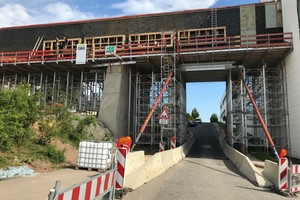

Als Unterstützung für die Brückenplatte sowie zur späteren Abstützung der 4,80 Meter hohen Wandschalung für die aufgehenden Wände des Verbindungsgangs kam erneut das Alu-Schalungsgerüst zum Einsatz. Eine Besonderheit war, dass der Lieferverkehr der unter der Brücke verlaufenden Zufahrt zum Verladehof während der Baumaßnahme gewährleistet sein musste. Hierzu wurde eine speziell für diese Zwecke von Ischebeck entwickelte Trägerkupplung zur schub-steifen Verbindung von übereinander angeordneten Aluminiumträgern verwendet. Dies ermöglichte eine Erhöhung der Trägerquerschnittswerte um eine unterstützungsfreie Durchfahrt von 4,20 Meter Breite herstellen zu können.
Nach der Fertigstellung wurde der Verbindungsgang oberhalb des Pylons von einer ebenfalls geneigten Rahmenkonstruktion umrandet, die als Fertigteil hergestellt wurde. Hierbei diente das Alu-Schalungsgerüst als Arbeitsplattform und gewährleistete eine sichere Montage.
Umfangreicher Service
Als großen Vorteil während der gesamten Rohbauphase bezeichnete Polier Werner Zimmer, dass Planung und Lieferung von Schalung und Traggerüst aus einer Hand durch die HSB Schalung GmbH erfolgten. Der Service beinhaltet, neben der Erstellung von Schalungseinsatzplänen durch modernste CAD-Technik, auch die logistische und technische Unterstützung der Baustelle.
HSB Schalung GmbH
www.hsb-baumaschinen.de
Die HSB Handels- und Servicegesellschaft für Baumaschinen mbH ist ein inhabergeführtes Familienunternehmen mit derzeit ca. 100 Mitarbeitern mit Hauptsitz im saarländischen Ensdorf. Zum Tätigkeitsfeld gehören der Verkauf, die Vermietung und der Service für Baumaschinen, Turmdrehkrane, Sieb- und Brechanlagen, Baugeräte und Schalung. Als Vertriebspartner der Schalungshersteller Paschal und Ischebeck war die Schalungstechnik seit der Firmengründung im Jahr 1983, in Form einer eigenen Abteilung, fester Bestandteil des Unternehmens. Um den immer anspruchsvolleren Kundenanforderungen noch stärker gerecht werden zu können, hat man sich dazu entschieden, die Aktivitäten in diesem Bereich in einem eigenständigen Unternehmen, der HSB Schalung GmbH, zu bündeln. Der operative Start des neuen Unternehmens erfolgte im August 2017 und verlief sehr erfolgreich. Mit derzeit 12 Mitarbeitern, einem eigenen technischen Büro sowie einem großen Mietpark für Wand- und Deckenschalungssysteme, versteht man sich als Partner der Bauindustrie für Projekte im Hoch-, Tief-, Ingenieur- und Industriebau. Vom Stammsitz Ensdorf aus werden Baustellen im Saarland, Luxemburg, Rheinland-Pfalz sowie dem Rhein-Neckar Raum beliefert.
