Bi-axiale Bewehrungsgitter
Verbindungsprobleme von 3D-Bewehrungsgittern für Beton gelöst
Textilbeton bewehrt mit Gitterstrukturen aus AR-Glas oder Carbon ist ein neuer, innovativer Verbundwerkstoff. Er ermöglicht eine oberflächennahe Positionierung und die Herstellung besonders dünner und leichter Betonfertigteile oder Verstärkungen.
Bei 3D Textilbewehrungen für Beton handelt es sich um 3D biaxiale Abstandsgewirke, bei denen zwei biaxiale Gitter (Grids) aus alkaliresistentem AR-Glas oder Carbon durch Polfäden drucksteif miteinander verbunden sind. Distanz der Gitter und Dichte der Polfäden sind variabel.

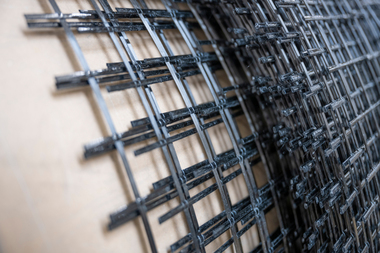

Entwickler dieser innovativen Textilbewehrung ist die V. Fraas Solutions in Textile GmbH mit der Marke Sitgrid. Dieses Produkt ist aus AR-Glas oder Carbon mit einem Abstand der Polfäden von 5 bis maximal 20 mm erhältlich. Aktuell bietet Fraas textile Bewehrungen aus AR Glas und Carbon sowohl für die Betonfertigteilindustrie und die Verstärkung an. Diese sind in zwei- und dreidimensionaler Ausführung als Plattenware und Rollenware verfügbar.
Überlappungsproblem effizient gelöst
Als neueste und weltweit einzigartige Innovation hat Fraas das Problem der Überlappung bei der Verbindung von dreidimensionalen Bewehrungen aus Hochleistungsfasern textiltechnologisch gelöst. Die bisherige Verbindung der 3D-biaxialen Gitter erfolgte Stoß an Stoß mit einer 2D Bewehrung oben und unten als Übergreifung. Dadurch entstanden eine nachteilige Verdickung in Länge der Überlappungen sowie ein zusätzlicher Materialaufwand durch die eingesetzten 2D Bewehrungen an den Verbindungsstellen.

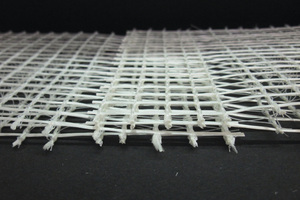

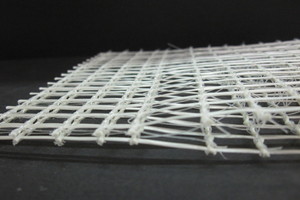

Die neuen, innovativen Hochleistungsgitter sind hingegen am rechten und linken Rand schmaler, indem dort die 3D-Textilien zusammenlaufen. Somit können die 3D-Strukturen endlos in Bahnen fortgeführt werden, wobei an der Stelle der Überlappung keine Verdickung der Bewehrungslage mehr stattfindet. Die Zusammenführung der Bewehrungslagen übereinander kann im Hinblick auf die Länge der verjüngten Überlappungen individuell nach Kundenanforderung erfolgen.
Im Einsatz bewährt
Die Anwendungs- und Einsatzmöglichkeiten von Textilbeton sind vielfältig - sei es bei der bautechnischen Verstärkung und Instandsetzung oder im Neubau. Bereits jetzt hat der schlanke Verbundwerkstoff im Betonbau seine einzigartigen Materialeigenschaften in zahlreichen Referenzobjekten unter Beweis gestellt – beispielsweise bei der Instandsetzung eines Zuckersilos in Uelzen mit textilen Bewehrungsschichten zur Verstärkung, bei einem Neubau der Alphabeton AG in der Schweiz mit 3D Textilbewehrungen aus Carbon für Beton-Fassadenplatten oder bei der Fassade des Instituts für Baustoffkunde der TU Dresden. Weitere Referenzen sind u.a. die Fassade des Bahnhofs Arnheim, die Verstärkung eines denkmalgeschützten Stahlbeton-Tonnendachs in Zwickau und die Sanierung eines Hyperschalen-Tragwerks in Schweinfurt.
Fraas bietet als derzeit weltweit einziger industrieller Hersteller 3D-Textilien mit integrierter Übergreifungsfunktion, speziell zur Bewehrung von Beton an. Seit 2010 sind die dreidimensionalen Textilien als Plattenware in Serienfertigung erhältlich. Nun wurde eine Fertigungsstraße entwickelt, mit der diese 3D-Textilbewehrungen erstmals in großen Abmessungen hergestellt werden können. So sind Plattenwaren in den Abmessungen 0,5 m x 0,5 m bis 2,0 m x 6,0 m erhältlich. Mit einer speziellen CAD-Software zur 3D-Simulationstechnolgie der Bewehrung sind individuelle Projekte optimal realisierbar.
