Großeinsatz für den
Sanierungsstutzen

Fast alle Einbindungen defekt

Die Schlaglöcher in der Fahrbahndecke der Neuwieder Straße waren nicht mehr zu übersehen, der Landesbetrieb Mobilität Rheinland-Pfalz hatte deshalb die Sanierung der Ortsdurchfahrt beschlossen. Andere gravierende Schäden waren weniger offensichtlich: Erst eine Kamerabefahrung machte sichtbar, dass die im Trenn- und Mischsystem verlegten Abwassersammler an zahlreichen Stellen erhebliche Mängel aufwiesen. „Eine Sanierung war dringend erforderlich“, so Dipl.-Ing. (FH) Werner Eidenberg, techn. Werkleiter der Verbandsgemeindewerke Waldbreitbach, und Dipl.-Ing. (FH) Manfred Reitz vom mit der Planung beauftragten Ingenieurbüro Weissenfels ergänzt: „Insbesondere die Einbindungen der Hausanschlussleitungen in den Sammler waren in einem schlimmen Zustand.“ 95% der Einbindungen seien defekt gewesen. Die Ursache in vielen Fällen: Beim in den 60er Jahren des letzten Jahrhunderts erfolgten Neubau seien die Hausanschlüsse nicht fachgerecht eingebunden worden. Für Funke-Fachberater Birk Utermark, Geschäftsbereich Tiefbau, Funke Kunststoffe GmbH, ist das Bild durchaus vertraut: „Lange Jahre gab es schlicht keine vernünftige Standardlösung, um Hausanschlüsse professionell und langlebig in den Sammler einzubinden; das hat sich im Grunde erst mit dem Fabekun-Sattelstück geändert, das Anfang der 1990er Jahre auf den Markt kam.“

Standardmethode kam nicht in Frage

In der Planungsphase diskutierten die Beteiligten zunächst die Optionen für den Neubau der Fahrbahn und die Sanierung der Kanäle. „Wir waren uns einig, dass die Straßendecke durch die Tiefbauarbeiten möglichst wenig in Mitleidenschaft gezogen werden sollte“, erläutert Eidenberg. Um den aus Betonrohren in Nennweiten zwischen DN 250 und DN 600 erstellten Sammler sowie die Steinzeug-Hausanschlüsse in DN/OD 160 zu sanieren entschied man sich daher bewusst gegen eine offene Bauweise und für einen Inliner. Üblicherweise fräst nach dessen Einzug ein Roboter die Hausanschlüsse auf, damit diese anschließend mittels Hutstutzen neu angebunden werden können. Der Zustand der unterirdischen Infrastruktur ließ das allerdings nicht zu, denn die überwiegende Zahl der Hausanschlussleitungen war damals von Hand hergestellt worden. Im Klartext: Bei der Verlegung des Sammlers hatte man einfach mit einem Hammer ein Loch in das Betonrohr geschlagen, um so eine Möglichkeit für die Anbindung der Hausanschlussrohre zu schaffen – eine Methode, deren Folgen heute in Form von teils extrem großen Ausbrüchen sichtbar werden.

Durchdachtes Prinzip

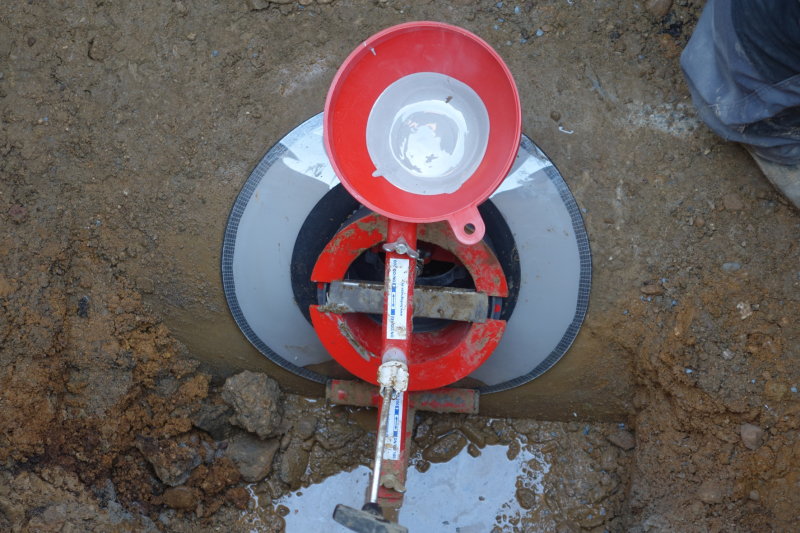

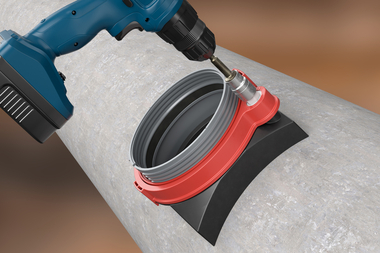

Fachhändler Bernd Stauber von der Henrich Baustoffzentrum GmbH & Co. KG, Filiale Siershahn, brachte eine Lösung ins Spiel, die sich im Markt bereits innerhalb kurzer Zeit einen Namen gemacht hat: „Der Sanierungsstutzen von Funke ist eine praktische und wirtschaftliche Lösung für die Sanierung ausgebrochener Betonlaibungen.“ Die Verbandsgemeindewerke Waldbreitbach beschäftigten sich zunächst intensiv mit der seit etwa einem Jahr erhältlichen Produktneuheit, mit der sich Hausanschlussleitungen nachträglich in Hauptrohre aus Beton sowie Steinzeug ab einer Nennweite von DN 300 zuverlässig anschließen lassen. Das Bauteil besteht aus drei Komponenten, nämlich einer innenliegenden, faltbaren Innenverschalung, einer transparenten Außenverschalung sowie dem eigentlichen Stutzen. Um den Stutzen einzubauen, wird die zunächst noch zusammengeklappte Innenverschalung mit einer Gewindestange in die Öffnung des Sammlers eingebracht und so gedreht, dass sich das Bauteil beim anschließenden Hochziehen passgenau an die Innenwandung des Sammlers anlegt. Danach wird die Öffnung von außen mit der transparenten Außenverschalung abgedeckt und, ebenfalls unter Nutzung der Gewindestange, der Sanierungsstutzen eingesetzt. Zum Schluss wird über die Gewindestange ein Metallbügel auf dem Sanierungsstutzen angedreht und die gesamte Konstruktion mit einem Schraubenschlüssel festgezogen – die Innenverschalung legt sich kraftschlüssig an die Rohrinnenwandung an. Für zuverlässige Dichtheit sorgt ein spezielles, innerhalb von zwei Stunden aushärtendes Vergussharz, das über einen Schlauch und einen Trichter eingebracht wird.

Die transparente Außenverschalung gestattet dabei eine Sichtkontrolle und hilft so eine gleichmäßige Verteilung des Harzes sicherzustellen.

Das rechnet sich

Das Prinzip des Funke-Sanierungsstutzens überzeugte die Verbandsgemeindewerke, und so folgte man Staubers Empfehlung. Auch Oberbauleiter Wolfgang Dedenbach haben die Vorteile der neuen, wirtschaftlichen Methode überzeugt. „Bei der herkömmlichen Sanierungsmethode wird zunächst der betreffende Bereich des Betonrohrs freigelegt, ein Rohrabschnitt inklusive Sohle herausgeschnitten und entnommen. Im Anschluss wird die Sohle wiederhergestellt, ein neues Passstück eingebaut und durch eine Manschette oder Dichtung mit dem Rohr verbunden. Danach wird das Rohr angebohrt und ein neuer Anschluss eingebaut – das alles nimmt relativ viel Zeit in Anspruch, erfordert eine große Baugrube und damit viel Aushub.“ Zudem gehe mit den Schneidarbeiten eine nicht unerhebliche Lärmbelästigung für die Anwohner einher. „Summa summarum ist die herkömmliche Herangehensweise deutlich teurer als die von Funke neuentwickelte Methode.“

Polier Michael Schmidt stimmt zu und betont die einfache Handhabung des Bauteils: „Wenn man das Prinzip zwei-, dreimal in der Praxis angewendet hat, gestaltet sich der Einbau wirklich sehr einfach.“ Hilfreich sei die gute Einweisung durch den Hersteller gewesen: „Der Funke-Fachberater hat uns beim Einbau der ersten Bauteile mit Rat und Tat zur Seite gestanden, das hat uns die ersten Schritte noch leichter gemacht.“ Lob für das ausgeklügelte Bauteil aus der Hammer Ideenschmiede, das es jetzt auch in einer Variante DN/OD 200 gibt, kommt auch von Seiten des Planers: „Der Funke-Sanierungsstutzen ist eine hervorragende und praxisorientierte, weil schnell montierte Lösung für Ausbrüche bis zu 260 mm Durchmesser – unterm Strich wirklich eine ganz saubere Sache.“ Inzwischen gibt es den Sanierungsstutzen auch in einer Variante DN/OD 200; damit lassen sich Ausbrüche bis 310 mm sanieren. Der Zuspruch freut natürlich auch Funke-Fachberater Birk Utermark: „In Waldbreitbach kommt der Sanierungsstutzen rund 100 Mal zum Einsatz – das ist natürlich auch für uns ein Erfolg, der sich sehen lassen kann.“

www.funkegruppe.de
