Leitplanke für das Hochwasser

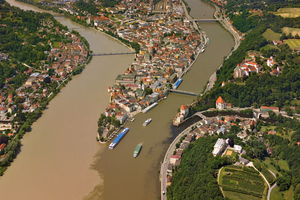

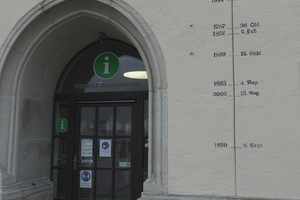

Passau ist aufgrund der Lage an den drei Flüssen eine der schönsten Städte Deutschlands. Und sie zahlt einen hohen Preis dafür, schon immer. Der Zusammenfluss von Donau, Inn und Ilz schafft eine einzigartige Szenerie, die mit Blick auf das Wasser ständig in Bewegung ist, aber in unregelmäßigen Abständen durch Hochwasser außer Kontrolle gerät. Die Einheimischen haben sich seit Jahrhunderten darauf eingerichtet. Gefährdete Stadtteile werden schnell evakuiert, vom Hochwasser bedrohte Geschosse kurzfristig von den Hausbesitzern geräumt, das Hab und Gut in die oberen Stockwerke geschafft.

Passau einmauern?

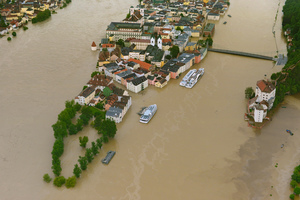

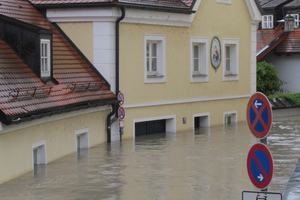

Am 3. Juni 2013 wurde ein Donaupegel von 12,89 m erreicht. Teile der Stadt waren schon am Vorabend durch die Stadtwerke Passau von der Stromversorgung abgetrennt worden. Davon war in der Folge auch die Wasserversorgung betroffen. Zunächst hatten die Stadtwerke allen großen Betrieben mit einem Verbrauch von mehr als 5.000 Kubikmetern pro Jahr – darunter ZF Passau und Universität – kein Wasser mehr geliefert und alle Bürger zur Sparsamkeit aufgerufen. Dennoch entleerten sich die Hochbehälter rasant, so dass die gesamte Trinkwasserversorgung am Nachmittag des 3. Juni eingestellt werden musste – das war in Passau noch nie passiert. Daraufhin wurde der Ruf nach Hochwasserschutz-Systemen laut. Andere Städte entlang der Flüsse hätten längst mobile und feste Schutzeinrichtungen, hieß es in den Medien. Doch liegt in der Altstadt von Passau das Ufer, die Donaulände, etwa 4,5 Meter über dem normalen Wasserstand bei einem Pegel von 9 Metern. Erreicht dieser bei einem extremen Hochwasser wie 2013 knapp 13 Meter, müssten die Wände vier Meter hoch sein und hätten die Dimension von Gefängnismauern. Das aber wollten selbst die betroffenen Einheimischen nicht.

Schließlich verständigte man sich darauf, Schutzmaßnahmen vor allem auf einzelne Gebäude zu beschränken. Später folgte eine Machbarkeitsstudie für mehrere Uferabschnitte, in der die Umsetzbarkeit von Hochwasserschutzmaßnahmen geprüft wurde. Einer der positiv bewerteten Abschnitte war der Bereich Lindau im Stadtteil Grubweg.

Maßnahme Lindau, HQ 500 und die Kosten

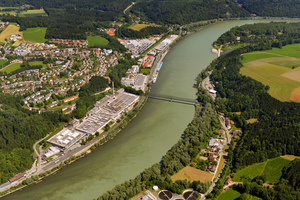

Konsequent ging die Firmenleitung der „ZF Passau Werk 1 Grubweg“ mit dem Schutz ihrer Produktionsstätte um. Sie vereinbarte mit dem bayerischen Umweltministerium im Herbst 2014, dass ZF den 1. Bauabschnitt einer „Leitplanke“ für das Hochwasser auf 800 m Länge bis zur Kräutlsteinbrücke in Eigeninitiative umsetzt und auch bezahlt. Der Betrieb investierte fünf Millionen Euro und war im Sommer 2017 schon fertig. Planungs- und Bauzeit betrugen jeweils nur ein Jahr. Zugesichert wurde im Gegenzug von der öffentlichen Hand der Hochwasserschutz für das Gelände „Lindau“, in dem neben Wohn- und weiteren Gewerbebauten ebenfalls Betriebsstätten der ZF liegen, als 2. Bauabschnitt. Dieser ist seit Februar 2020 im Bau und wird voraussichtlich 2023 fertig. Ende 2021 war ungefähr die Hälfte der Ausführung realisiert.

Lindau ist einer von 6 Abschnitten im Stadtgebiet von Passau, die als Ergebnis der Machbarkeitsstudie aus dem Jahr 2014 bereits fertiggestellt, noch im Bau oder erst in Planung sind. Die gesamte Hochwasserschutzlinie des „Hochwasserschutz Passau Lindau“ verläuft nach Fertigstellung überwiegend entlang der Bundesstraße B 388 auf mehr als 2 km Länge.

Maßnahmen zum Schutz vor HQ 100, einem statistisch in 100 Jahren mindestens einmal vorkommenden Hochwasserscheitelabfluss, werden in Bayern durch den Freistaat geplant und umgesetzt. Die geschützten Kommunen beteiligen sich regelmäßig mit 50% bzw. in Räumen mit besonderem Handlungsbedarf (RmbH) mit 35% an den anfallenden Kosten. Beim Abschnitt Lindau ist das Ziel jedoch der Schutz vor HQ 500, um ZF am Standort Passau zu halten. Die Stadt Passau übernimmt daher neben den 35 % auch den Mehraufwand für den HQ 500-Schutz. Die Gesamtkosten betragen gemäß Stand 12/2021 etwa 28,8 Mio. € für den Abschnitt Lindau. Er ist Teil des Maßnahmenpakets „Ausbau der klimabedingten Risikoprävention zum Schutz von Siedlungsgebieten und Infrastruktur“ und erhält eine Kofinanzierung aus dem Europäischen Fonds für regionale Entwicklung. Bauherr ist das Bayerische Staatsministerium für Umwelt und Verbraucherschutz, vertreten durch das Wasserwirtschaftsamt (WWA) Deggendorf.

Baudirektor Siegfried Ratzinger, stellvertretender Behördenleiter des WWA Deggendorf, leitet den Hochwasserschutz und vertritt damit vor Ort die Bauherrschaft. Aus seiner Sicht ist die Besiedelung der tief gelegenen Uferzonen an Flüssen eine historische Entwicklung. Zunächst lagen die Siedlungen an Flüssen meist hoch. Die Ausbreitung in die Tieflagen ist eine Fehlentwicklung, die teilweise durch fehlende hochliegende Flächen erfolgte, aber vielfach aus der Not geschehen ist, z. B. nach dem 2. Weltkrieg, wo die fruchtbaren Flächen zur Nahrungsproduktion benötigt wurden.

Auch die Ansiedlung der 2013 überfluteten Maschinenfabrik im Jahr 1943 in der Donauschleife hat mit dem Krieg zu tun: Hier war der damalige Rüstungsbetrieb mit dem Namen „Waldwerke GmbH Passau“ vor Luftangriffen gut geschützt. Die Gefahr von Hochwasser wurde dabei vernachlässigt oder unterschätzt. Mittlerweile gehört diese Produktionsstätte, die heute „ZF Passau Werk 1 Grubweg“ heißt, mit weiteren Werken in der Umgebung zur ZF Friedrichshafen AG. Diese Werke im Raum Passau haben internationale Bedeutung, denn sie bilden den so genannten Führungsstandort der Division Industrietechnik, beschäftigen ca. 4.000 Mitarbeiter und sind nach BMW der zweitgrößte Industriebetrieb in Niederbayern.

Der Anspruch, den Bereich Lindau im Ortsteil Grubweg nach den erhöhten Anforderungen vor einem 500-jährlichen Hochwasserereignis der Donau zu schützen, wird durch die Bedeutung des Standortes und die Betroffenheit beim Hochwasser 2013 plausibel. Konkret bedeutet das bei diesem Objekt eine Erhöhung der Wand um 15-20 cm gegenüber dem Schutz vor einem 100-jährlichen Ereignis, einschließlich 15 % Klimazuschlag.

Naturgewalt gegen technische Raffinesse

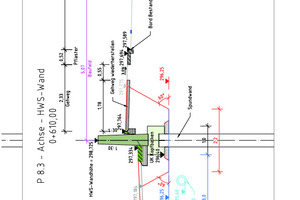

„Das später oberirdisch Sichtbare ist nur der kleinere Teil“, erklärt Baurat Stephan Hauke. Er ist der Projektleiter des WWA Deggendorf und ergänzt: „Hochwasserschutz findet vor allem unterirdisch statt“. Tatsächlich schotten entlang der Hochwasserschutzlinie im Abschnitt Lindau unter der fast einen Kilometer langen Mauer Spundwände den Untergrund ab. Doch bei zwei Teilstrecken musste auf überschnittene Bohrpfähle gewechselt werden, um Erschütterungen beim Einrammen zu vermeiden: Für 50 m entlang eines Gebäudes und für 200 m entlang einer vorhandenen Trinkwasserleitung DN 300 mit 13 bar Druck.

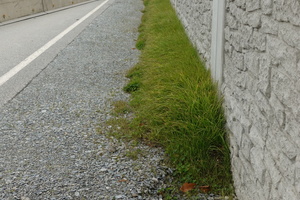

Die Bohrpfähle haben im eingebauten Zustand eine Länge zwischen 7,15 und 7,30 m, die Spundwände zwischen 5,65 und 9,00 m. Die Übergänge von Spundwand zu überschnittener Bohrpfahlwand sind mit stichfestem Flüssigboden abgedichtet worden. Der hat einen kf-Wert von 10^-8 bis 10^-9. Damit waren die Voraussetzungen geschaffen, um darauf die über dem Gelände sichtbaren ein bis dreieinhalb Meter hohen Betonfertigteile zu platzieren und zu einer durchgehenden Hochwasserschutzwand zu verbinden. Unterbrochen ist diese Wand dort, wo Straßen, Werkszufahrten und die Eisenbahnlinie queren.

An solchen Stellen wird die Lücke in der Wand im Ernstfall mit mobilen Verschlüssen in Form von Aludammbalken mit zwei Verschlussebenen geschlossen. Die Rahmen dafür sind vorhanden, alle mobilen Bauteile werden ortsnah gelagert. Noch komplexer ist die Binnen-Entwässerung mit der Ableitung des Erdbrüstbaches und von gesammeltem Niederschlagswasser aus der höher liegenden Siedlung Grubweg unter Druck im Freispiegelgefälle, sowie aus den tief liegenden Flächen in Lindau über Pumpwerke. Sie muss permanent gewährleistet sein.

Die Ingenieurleistungen laufen bei SKI, Beratende Ingenieure aus München, zusammen. M. Sc. Alexander Merle pendelt als Projektbearbeiter regelmäßig zwischen der Baustelle und der Außenstelle Landshut von SKI, die mit Planung, Bauoberleitung und örtlicher Bauüberwachung des Abschnitts Lindau beauftragt sind.

Merle ist stolz auf die Energie und Kosten sparende Lösung, die sein Team in der zweijährigen Planungsphase vor Baubeginn für die Binnenentwässerung gefunden hat. Wenn bei Hochwasser die neu konzipierten Verschlussbauwerke den Rückstau der Donau in die tiefer liegenden Entwässerungsleitungen abschotten, fördern vier Pumpwerke mit einer Förderleistung von knapp 1,6 m³ pro Sekunde durch Leitungen mit DN 600 das hinter der Hochwasserschutzlinie anfallende Regen-, Drainage- und Grundwasser, sowie im Entlastungsfall auch Misch- und Schmutzwasser, direkt in die Donau.

Die Oberflächenentwässerung der Siedlung Grubweg und des Erdbrüstbaches gelingt durch eine neu gebaute Druckleitung mit Durchmesser bis zu 2,20 m, die am Hang der Siedlung Grubweg in geodätisch passender Höhe zur Donau beginnt. Von dort kann das Binnenwasser ohne Pumpen, durch den vorhandenen hydrostatischen Druck im Freispiegelgefälle, unter der Hochwasserschutzwand und der B 388 hindurch in die Donau entwässert werden – unabhängig von der jeweiligen Wasserspiegelhöhe.

Das spart Investitions- und Betriebskosten, benötigt keine Elektro- und Maschinentechnik, keine Energie im Betrieb und läuft zuverlässig, weil störungsfrei. Nur bei sehr hohen Wasserspiegeln der Donau fördert ein fünftes Pumpwerk mit bis zu 700 l/s in diese Druckleitung um die Binnenentwässerung auch von zu tief liegenden Leitungen in diesem Bereich zu gewährleisten.

Vorteile durch Fertigteile

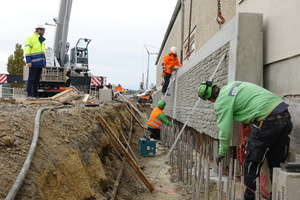

Die Ausführung aller Maßnahmen des Abschnitts Lindau wurden nach europaweiter öffentlicher Ausschreibung an die Mayerhofer Hoch-, Tief- und Ingenieurbau GmbH aus Simbach am Inn vergeben. Deren Oberbauleiter Dipl.-Ing. (FH) Peter Schober ist stolz auf eine Technik, die seine Firma hier angeboten hat: Die neue Bauweise der Hochwasserschutzwand, mit der das Wasserwirtschaftsamt Deggendorf den Bauablauf optimieren kann. Statt Ortbeton für die fast einen Kilometer lange Wand zu verwenden, greift das Unternehmen auf Fertigteile zu, die vom Subunternehmer Glatthaar Starwalls hergestellt und bei Anforderung der Bauleitung kurzfristig geliefert und montiert werden. Damit konnte die Vollsperrung der Bundesstraße 388 auf das unbedingt notwendige reduziert werden.

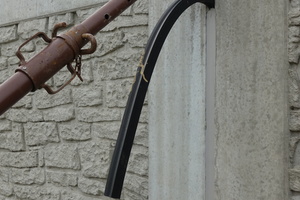

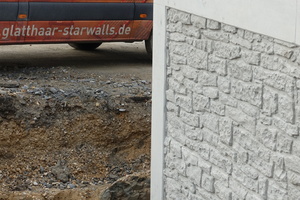

Ein weiterer Vorteil ist laut Schober die Qualität der Wand. Nach seiner Erfahrung ist die bei Fertigteilen ausgezeichnet, denn sie haben eine Typenstatik, sind maßhaltig und extrem dicht. Letzteres hängt mit der Produktionsweise von Betonfertigteilen zusammen, bei der im Falle Lindau zur wasserseitigen Oberflächengestaltung auch eine Strukturmatrize verwendet wurde. Um schnell die Schalungsform lösen und damit rationell produzieren zu können, muss das Bauteil einen hohen Grad an Bewehrung und Prüffestigkeit haben. Zugleich ist diese Produktionsart nachhaltig umweltfreundlich, denn das Schalungsmaterial kann bis zu einhundertmal verwendet werden.

„Ein Ingenieurbauwerk ist wie ein maßgeschneiderter Anzug: Dafür wird exakt Maß genommen, sorgfältig überlegt, edles Material verwendet und das Ganze mit handwerklichem Können zusammengesetzt“, sagt Mark Biesalski, Geschäftsführer des Herstellers Glatthaar Starwalls in Schramberg/Schwarzwald. Er bezeichnet seinen Betrieb gerne als eine „Manufaktur“, die die Flexibilität des Handwerks mit der Automation einer industriellen Fertigung verbinden kann.

Gute Referenzen hat sich sein Betrieb in den letzten Jahren vor allem im Straßenbau erworben, mit Hangstützwänden aus Fertigteilen, inklusive Vorsatz aus Naturstein der jeweiligen Region. Die Vorteile der Fertigteilbauweise sind im Straßenbau wie beim Hochwasserschutz dieselben: Die höhere Qualität der Bauteile bei gleichen oder geringeren Investitionskosten, die deutlich kürzere Bauzeit und in der Folge die Entlastung bei Verkehrsteilnehmern und Anwohnern – wenn Baulärm, Baustellenverkehr, Streckensperrung und Umleitung früher, das heißt mit einer Zeitersparnis von 30 - 50 %, beendet sind. Siegfried Ratzinger, Bereichsleiter Hochwasserschutz im WWA Deggendorf, hat in Kenntnis dieser Aspekte von Anfang an die Fertigteilbauweise bei diesem Projekt befürwortet.
