Neue Systemlösungen
auf höchstem Niveau

Der Liner-Anschluss System Connex und der HS-Klebesattel für Inliner stehen für die neueste Generation von modernen und leistungsfähigen Bauteilen, mit denen sich Anschlüsse an mit Schlauchlinern (GFK-Liner oder Nadelfilzschlauch bzw. Synthesefaserliner) sanierten Hauptrohren zuverlässig, professionell und wirtschaftlich herstellen lassen.

Endlich der richtige Liner-Anschluss:

Connex und HS-Klebesattel

Die vielfältigen Einsatzmöglichkeiten und die Entscheidung, welches Formteil wann genutzt werden kann, hängen von verschiedenen Parametern ab. Hierzu zählen die Größe der Bohröffnung, die Nennweite der Rohre, die angeschlossen werden sollen sowie die Nennweite der Hauptrohre.

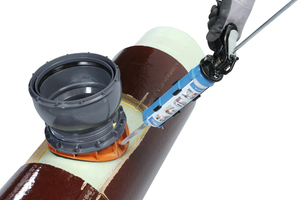

Den Liner-Anschluss System Connex gibt es in drei Varianten. In der Ausführung DN/OD 160 mit Bohrung 162 mm ist er in Hauptrohren ab DN 250 einsetzbar, als Liner-Anschluss DN/OD 200 mit Bohrung 200 mm in Hauptrohren ab DN 400 sowie in der Nennweite DN/OD 160 mit Bohrung 200 mm in Hauptrohren ab DN 400. Der Einbau erfolgt über ein in das Hauptrohr/Altrohr geschnittenes Arbeitsfenster, welches mit einem geeigneten Werkzeug wie einem Winkelschleifer herzustellen ist. Nach dem Freilegen des Inliners sind Trennfolien unbedingt zu entfernen. Danach kann die für den Einbau des Liner-Anschlusses System Connex benötigte Bohrung hergestellt werden. Bei der fachgerechten Montage der einzelnen Bauteile wird durch das Einbringen der 2-Komponenten Dichtmasse von Funke – dieser Arbeitsschritt ist unbedingt mit der Funke-Kartusche (Kraftübertragung 25:1) auszuführen – eine kraftschlüssige Verbindung zum Liner geschaffen, bei der bauartbedingte Unebenheiten des Liners ausgeglichen werden.

HS-Klebesattel

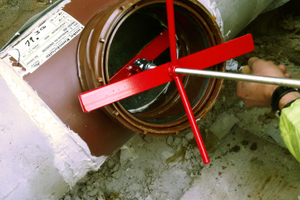

Der braune HS-Klebesattel stellt ebenfalls eine hervorragende Lösung für das Einbinden von Hausanschlussleitungen in mit Schlauchlinern ausgekleidete Hauptrohre dar. Er ist in den Nennweiten DN/OD 160/200 erhältlich und für den Einsatz in Hauptrohren von DN 200 bis 500 und Anschlussöffnungen ≥ 200 mm geeignet. Die fest in das Bauteil integrierte HS-VARIOMuffe sorgt für große Flexibilität an der Einbaustelle. Im ersten Arbeitsschritt wird ein Arbeitsfenster in der Größe der gewölbten Grundplatte des Klebesattels in das Hauptrohr gefräst und der Schlauchliner freigelegt. Danach kann das Bauteil aufgeklebt werden. Mit dem Klebesattel lassen sich auch leichte Unebenheiten oder Falten im Liner ausgleichen. Im Lieferumfang ist ein 2-Komponenten-Kleber enthalten, der entsprechend der Verlegeanleitung mit dem Spachtel aufzutragen ist. Auf Anfrage sind auch Ausführungen für größere Nennweitenbereiche lieferbar.

Fabekun-Spülschacht:

Spülvolumen erhöht, Technik perfektioniert

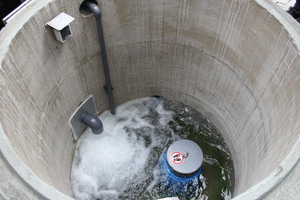

Im Juli dieses Jahres ist es soweit: Mit einem technisch überarbeiteten und weiterentwickelten Fabekun-Spülschacht kommt eine neue Generation eines Bauteils auf den Markt, das in der Abwassertechnologie Maßstäbe gesetzt hat. Neben einem um 20% erhöhten Spülvolumen wartet der neue Spülschacht insbesondere mit einem perfektionierten Spülmechanismus auf, der sofort nach Auslösung des Mechanismus eine 100%-ige Spülleistung sicherstellt: Das im Schacht aufgestaute Wasser schießt nicht mehr in einem Vor- und Hauptschwall durch die Öffnung in der Auslaufschale, sondern in „einem Schuss“. Das Fertigteil mit der Nennweite DN 1200 ist mit zwei Zuläufen DN /OD 160, einem Ablauf DN/OD 200 sowie einem Notüberlauf ausgestattet. Es verfügt er über eine einbetonierte Auslaufschale, auf deren Öffnung ein Führungsrohr befestigt ist. In diesem zylindrischen Rohr bewegt sich ein halbkugelförmiger Innenschwimmer, der nach dem Auslösen des Spülmechanismus im Führungsrohr aufsteigt und sich nach vollständiger Entleerung des Schachtes wieder auf die Dichtung des Auslaufes setzt.

Eine Investition, die sich lohnt

Wie sein Vorgänger sammelt auch der neue Fabekun Spülschacht kleine Niederschlagsmengen. Sobald das Speichervolumen von ca. 600 l (bisher 500 l) gefüllt ist, wird ein einfacher Mechanismus in Gang gesetzt und die angestaute Wassermenge schießt in den angeschlossenen Kanal und reinigt ihn so ohne Einsatz von Fremdenergie. Haupteinsatzgebiete sind Schmutzwasserkanäle, in denen es häufig zu Ablagerungen kommt, die zu Geruchsbelästigungen und Verstopfungen der Rohre führen können. Die regelmäßige Reinigung dieser Leitungen durch einen Spülwagen verursacht Kosten. Außerdem könnten die Rohre durch die Spüldüse beschädigt werden. Eingeschränkte Platzverhältnisse vor Ort sorgen zusätzlich für einen erhöhten Aufwand und zeitweilige Verkehrsbehinderungen. Beim Einsatz eines Fabekun-Spülschachtes werden die turnusmäßigen Wartungen durch ein Spülfahrzeug reduziert. Teilweise können sie entfallen – ein Aspekt, der besonders mit Blick auf die strapazierten Kassen der Netzbetreiber zu mehr Wirtschaftlichkeit beiträgt. Ebenso, wie das optimierte Preis-Leistungsverhältnis des neuen Schachtes, der günstiger angeboten werden kann, als sein Vorgänger.

Den Fabekun-Spülschacht gibt es in zwei Ausführungen: Der Aufsatzschacht Typ A wird wie ein herkömmlicher Schachtring auf ein bereits vorhandenes, nach DIN 4034 (DIN EN 1917) gefertigtes Schachtunterteil gesetzt. Der Typ U eignet sich für den Einbau in Endhaltungen in Neubaugebieten, die meist nur über eine geringe Einbautiefe und ein geringes Gefälle verfügen. Typ A und Typ U können mit Abdeckplatte (bei geringen Einbautiefen) oder mit Konus (bei ausreichender Einbautiefe) eingebaut werden. Abdeckplatte und Konus sind nicht im Lieferumfang enthalten; sie können beim Hersteller bestellt werden.
