Qmax - Entwässerung und Regenwasserrückhaltung
An Außenflächen, die Flurförderfahrzeuge nutzen, werden sehr hohe
Anforderungen nicht nur an die Ebenheit gestellt. Es muss ebenso gewährleistet sein, dass die Bereiche schnell und sicher entwässert werden.
Aufgrund der meist großen, versiegelten Flächen können konventionelle
Entwässerungssysteme hier schnell an ihre Grenzen stoßen.
Dipl.-Ing. Olaf Wiechers, Hamburg
Mit der Aco Retentionsrinne Qmax ist die Optimierung des Regenwassermanagement auf großen Verkehrsflächen, wie Logistikflächen, Parkflächen, Flughafenbetriebsflächen oder Hafenanlagen möglich. Denn mit Hilfe der linearen Oberflächenentwässerung und dem hohen Fassungsvermögen der Rinnenkörper ist eine sichere Entwässerung und Rückhaltung der Großflächen insbesondere bei Starkregenereignissen gewährleistet. Das System ist in verschiedenen Größen erhältlich und kann so an die entsprechenden hydraulischen Erfordernisse angepasst werden. Die aus mitteldichtem, recyceltem Polyethylen (MDPE) hergestellten Aco Qmax Elemente sind strapazierfähig und robust bei Handling und Einbau. Aufgrund des geringen Gewichts lassen sich die Elemente einfach handhaben und schnell einbauen. Jede Komponente aus dem Qmax System verfügt über eine CE-Kennzeichnung und ist gemäß DIN EN 1433 für Belastungsklassen bis einschließlich F 900 zertifiziert. Alle Rinnenkörper verfügen über integrierte EPDM-Dichtungen und sorgen dafür, dass ein 100 % flüssigkeitsdichtes System hergestellt werden kann. Das patentierte Rinnendesign verfügt über eine durchlaufende Entwässerungsöffnung verbunden mit einem bewährten Eiprofil als Querschnitt für eine optimale Retention und Entwässerung.
Funktionsweise und Montage

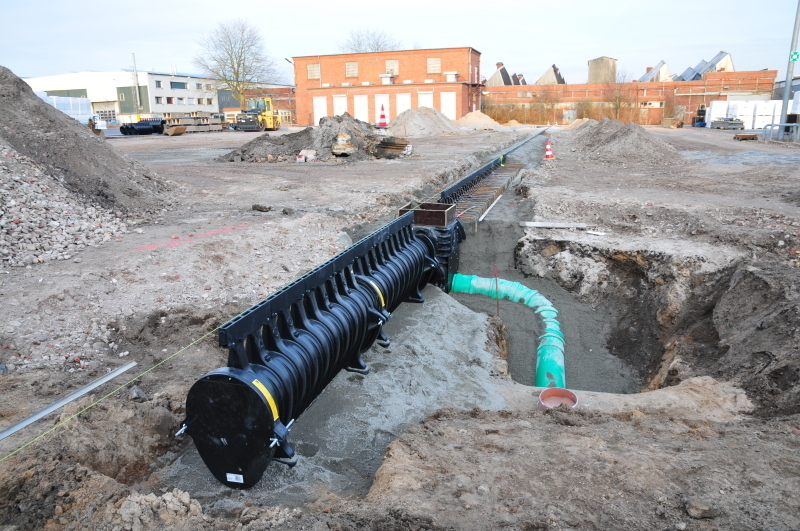

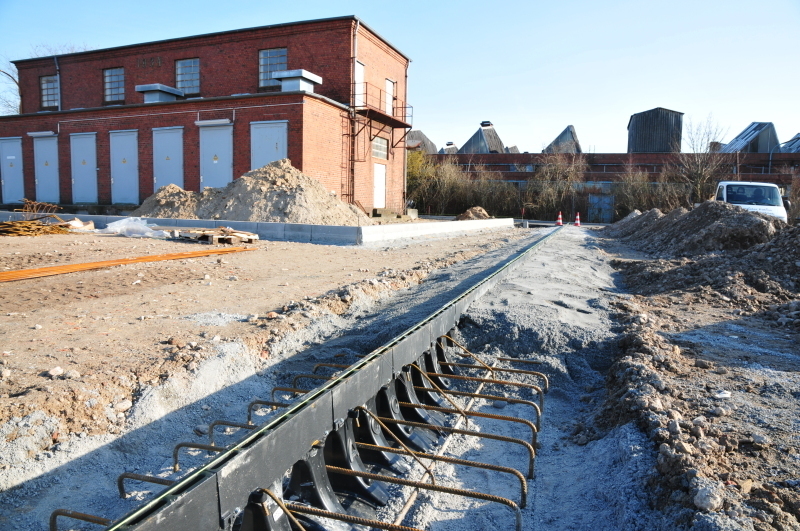

Die Besonderheit der Qmax besteht darin, dass dieses System nicht nur Entwässerungsrinne im konventionellen Sinne, also zum Ableiten von Oberflächenwasser ist. Das über die linearen Entwässerungsöffnungen aufgenommene Wasser kann aufgrund des enormen Speichervolumens der Rinnenkörper bei extremen Regenereignissen kontrolliert in die Kanalisation oder den nachfolgenden Vorfluter abgeleitet werden. Passend zu örtlichen Einleitbeschränkungen kann mit dem System über eine Drosselung der Ablauf reguliert werden. Drei Rinnengrößen mit einem Eiprofil von 600/900, 465/700 und 365/550 stehen zur Verfügung. Auf einem Betonbett gelagert werden die leichtgewichtigen, 2 Meter langen Einzelelemente ineinander gesteckt und anschließend mit zwei Gewindebolzen untereinander verbunden. Als Einlauf stehen drei verschiedene Gussaufsätze zur Verfügung. Für den Bau einer Logistikfläche in Büdelsdorf sowie für die geplanten bituminösen Oberflächen wurde ein Aufsatz mit einer Bauhöhe von 11 cm bewusst gewählt, um das Anarbeiten der durchgehenden Binder- und Deckschichten zu gewährleisten. Dieser wird bauseits am Rinnenkörper fixiert und mit der Bewehrung verbunden. Hierfür sind am Schlitzaufsatzrahmen entsprechende Befestigungspunkte vorgesehen. Nach dem Einbringen und Verdichten des Betons bis zu einem Drittel der lichten Höhe der Rinne wird die – je nach Belastungsklasse – erforderliche Bewehrung montiert. Abschließend wird Beton bis zur endgültigen Höhe oder unter Berücksichtigung des endgültigen Oberflächenbelages (Asphalt, Pflasterung, separate Betondecke) eingebracht.
Funktionelle Systemerweiterungen
Der Anschluss an die Revisions- und Ablaufschächte erfolgt über Verbindungsstücke mit Anschlussstutzen. Das bereits international seit Jahren bewährte System Qmax wurde u.a. auf Flughäfen wie Lissabon, Chile sowie auf der neuen F1 Grand Prix Strecke in Austin, Texas verbaut. Die innovative Kombination aus Entwässerung und Retention bildet insbesondere vor dem Hintergrund sich ändernder klimatischer Randbedingungen einen idealen Baustein in der Aco Systemkette für ein intelligentes modernes Regenwassermanagement.
Aco Tiefbau Vertrieb GmbH
– große versiegelte Flächen mit hohen anfallenden Wassermengen – erforderliche Zwischenspeicherung auf Grund begrenzter Anschluss- oder Versickerungsmöglichkeiten – lineare Oberflächenentwässerung für hohe Verkehrslas-
ten, z. B. von Logistikflächen, Hafen- und Industrieflächen, Flugbetriebsflächen – Zwischenspeicherung von Oberflächenwasser mit geringen Einbautiefen für nachgeschaltete Behandlungs-
anlagen oder Sammler – Alternative für Regenentlastungsbauwerke oder Versickerungsanlagen
– leichte Bauteile für einfaches Handling auf der Baustelle
– hohe Verlegeleistung ohne schweres Hebegerät
– einsetzbar für alle Oberflächenbeläge und Verkehrslasten gemäß DIN EN 1433
– flüssigkeitsdichte Verlegung durch integrierte Dichtung
– sichere und schnelle Entwässerung auch großer
Regenmengen
– Entwässerung der Oberfläche und gleichzeitige
Retention mit großem Speichervolumen ohne zusätzliche Kanalarbeiten
