Schwerlastflächen-Entwässerung mit ACO Qmax

Das Thema der wetterbedingten Schäden ist für Industrie- und Gewerbeunternehmen zunehmend wirtschaftlich relevant, da sich nach Aussage von Rückversicherern die volkswirtschaftlichen Schäden durch Naturkatastrophen in den letzten zehn Jahren im Vergleich zu den Vorjahren mehr als verdoppelt haben. Die Höhe der Schäden kann schnell in die Millionen gehen, und Wasserschäden durch Betriebsausfälle und Schäden an Produkten werden immer wieder zur Existenzgefährdung für Unternehmen. Um für den Fall der Fälle bestens gerüstet zu sein, entschied sich die Firma Gerken aus Neuss für eine oberflächennahe Entwässerung in Kombination mit der ACO Schwerlast- und Retentionsrinne Qmax.

Was 1963 ursprünglich als Malerbetrieb in Düsseldorf begann, hat sich mittlerweile zu einer europaweit agierenden Vermietung von Arbeitsbühnen mit mehr als 30 Standorten allein in Deutschland entwickelt. Über 400 verschiedene Arbeitsbühnenmodelle gehören zu dem Fuhrpark mit mehr als 6.400 modernen Maschinen – darunter auch eine Vielzahl von Spezial- und Großbühnen mit Arbeitshöhen bis zu 103 Metern. Mini- und Raupenkrane ergänzen das umfangreiche Angebot.

Im Jahr 2005 hat die Firma Gerken ihre 20.000 m² große Niederlassung im Nordrhein-Westfälischen Neuss errichtet, optimal gelegen am Schnittpunkt der wichtigsten Verkehrswege Zentraleuropas. Dieses Gelände wurde nun noch einmal um ein 13.000 m² großes Lager für Hubbühnen und Raumcontainer erweitert, um künftig noch besser auf die Kundenanforderungen eingehen zu können.

Großflächen-Entwässerung: ökologisch

und ökonomisch

Eine echte Herausforderung war die Entwässerung des riesigen Areals. Da die Fläche von Flurfahrzeugen befahren wird, sind hohe Anforderungen auch an die Ebenheit und die schnelle Entwässerung gestellt.

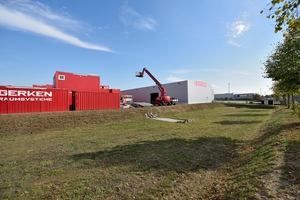

Darüber hinaus galt es auf Wunsch des Bauherrn, ein flaches Gefälle von nur 1 Prozent und geforderte Grünflächen zu realisieren. Unter Berücksichtigung einer 1.000 m² (340 m³) großen Mulde versickert das anfallende Oberflächenwasser nun direkt auf dem Grundstück, so dass nicht nur ein Beitrag zur Grund-

wasserneubildung geleistet wird. Es werden auch die Niederschlagswassergebühren reduziert.

Belastbar bis Klasse F 900

Speziell für die Entwässerung von beschriebenen Industrie- und Logistikflächen wurde die Schwerlast-und Retentionsrinne ACO Qmax entwickelt. Dabei zeichnet sich das System insbesondere durch die schmalen und robusten Aufsätze aus, welche die Angriffsfläche im Oberflächenbereich auf ein Minimum reduziert. Gerade in Anwendungsfällen mit hohen Radlasten und demnach enormen Belastungen bis Klasse F 900 nach DIN EN 1433 ist dies ein entscheidender Vorteil für eine langlebige und sichere Entwässerungslösung.

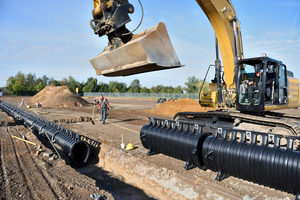

Für dieses Bauvorhaben wurde der Rinnentyp Qmax mit einer Nennweite von 700 mm gewählt. Das geringe Gewicht der 2-Meter-Rinnenkörper von nur 46,7 kg ermöglicht den Einbau per Hand, also ohne schweres Gerät.

Für die geplante Oberfläche aus Asphalt wurde der Gussaufsatz Q-Flow mit einer Schlitzweite von 26 mm und einem Einlaufquerschnitt von 187 cm²/m eingesetzt. Diese Variante des Aufsatzes ist für bituminöse Oberflächen und gleichermaßen für Betonoberflächen geeignet und ermöglicht das direkte Anasphaltieren an den Aufsatz. Eine durchgängige Asphaltfläche ist somit möglich.

Wassermengen – wohin damit?

Eine weitere Besonderheit der Qmax besteht darin, dass dieses System nicht nur Entwässerungsrinne im konventionellen Sinne, also zum Ableiten von Oberflächenwasser ist, sondern darüber hinaus die Aufgabe der Rückhaltung erfüllt.

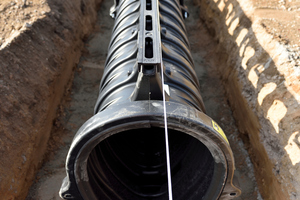

Das System ist insgesamt in sechs Nennweiten von 150 bis 900 erhältlich und kann so an die entsprechenden hydraulischen Erfordernisse angepasst werden. Alle Rinnenkörper verfügen über integrierte Dichtungen und sorgen in Kombination mit dem monolithischen PE-Rinnenkörper dafür, dass ein flüssigkeitsdichtes System – auch zum Schutz eines langlebigen Bauwerks – hergestellt werden kann. Mit den ACO Qmax Aufsätzen Q-Flow, Q-Guard und Q-Road stehen Aufsätze für unterschiedliche Asphalt- und Betonbeläge zur Verfügung. Die Einlaufquerschnitte zwischen 109 und 205 cm²/m sorgen für eine maximale Entwässerungsleistung.

Zwischenspeichern in der Rinne

Die hier gewählte Qmax 700 verfügt über ein enormes Zwischenspeichervolumen von 250 Litern pro Meter: Das gesammelte Niederschlagswasser kann bei Starkregenereignissen zwischengespeichert und kontrolliert in die Kanalisation abgegeben werden. Das Handling dieser großen Wassermengen sowie das Entschärfen von Starkregenspitzen ist dabei ein absolutes Zukunftsthema. Auf Grund der beschriebenen hydraulischen Leistungsfähigkeit eignet sich das System außerdem für örtliche Gegebenheiten, bei denen lange Haltungslängen ohne Abschlag an die Grundleitung realisiert werden sollen.

Mit dem zukunftsweisenden System Qmax kann vor Ort vielfach auf einen parallel verlaufenen Regenwasserkanal verzichtet werden, denn es vereint Entwässerung, Retention und Regenwasserkanal in einem Bauteil. Für den Starkregenfall ist die Firma Gerken nun bestens gerüstet.

ACO Tiefbau Vertrieb GmbH

www.aco-tiefbau.de/qmax
