Schnelle Schnitte unter Tage
Kemroc-Schneidrad im Bahntunnel Bad Cannstatt
Der Fernbahntunnel Bad Cannstatt musste dauerhaft gegen mögliche Grundwasserzutritte geschützt werden. Die hierzu notwendigen Schlitze im Spritzbeton frästen die Mineure mithilfe eines Kemroc-Schneidrades DMW 130.
Unerwartet schwierige geologische Verhältnisse haben die Mineure beim Bau des Fernbahntunnels Bad Cannstatt im Zuge des Bahnprojekts Stuttgart 21 vorgefunden. Auf einer Strecke von rund 1.000 m des insgesamt 3,8 km langen Tunnels stießen sie beim Auffahren der beiden Tunnelröhren auf zwei Anhy-dritlinsen mit einer Härte von ca. 60 –90 MPa. Anhydrit kann beim Kontakt mit Grundwasser quellen und schwere Schäden verursachen. Deswegen müssen die betroffenen Stellen wirksam gegen das Eindringen von Wasser geschützt werden.
Grundwasser-Sperre im Tunnel Bad Cannstatt

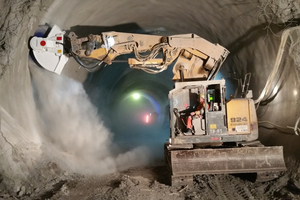

Die Ausführungsplanung sah den Einbau von sieben Dammringen (Grundwassersperren) vor. Jeweils unmittelbar vor und nach einem Dammring sollten zusätzlich 13 Kontrolldrainagen verbaut werden. Dazu musste im Tunnelprofil umlaufend jeweils ein Schlitz von 60 cm Tiefe und 50 cm Breite in die Außenschale aus Spritzbeton der Güte C 35/45 mit zweifacher Bewehrung Q 257 A abgesenkt werden. Hierzu wurden links und rechts des Schlitzes jeweils 40 bis 60 cm tiefe Schnitte ausgeführt und das Material dazwischen herausgebrochen. Als ein geeignetes Schneidwerkzeug für den Tunnelbagger Liebherr R924 T stellte sich ein Kemroc-Schneidrad DMW 130 heraus.
Kemroc-Schneidrad angemietet
Für den Einsatz in der ersten Tunnelröhre gegen Ende 2018 wurde das Schneidrad zunächst für drei Monate angemietet. Denn die geplante Vorgehensweise war nicht gerade einfach: Weil der Tunnel einen Innendurchmesser von 9,80 m hat, aber der Tunnelbagger über einen relativ kurzen Ausleger verfügt, um im Tunnel rangieren zu können, musste jeweils im Bereich eines herzustellenden Dammrings die Tunnelsohle 2 m hoch überschüttet und der Bagger darauf platziert werden, um jeweils nebeneinander die notwendigen zwei Schnitte in den Spritzbeton auszuführen.
Unmittelbar danach wurde das Material zwischen den Schnitten herausgebrochen. Anschließend wurde die Überschüttung wieder abgetragen, der Tunnelbagger führte die Schnitte an den beiden Seiten des Tunnelgewölbes aus und das Material wurde dazwischen herausgebrochen, um die Schlitze für die Kontrolldrainagen zu vervollständigen. Anschließend wurden eine Noppenfolie sowie das eigentliche Drainagerohr eingebaut und der verbleibende Hohlraum wieder mit Spritzbeton verfüllt.
Wirtschaftlicher, kurzer Einsatz
Der konkrete Einsatz in der ersten Tunnelröhre stellte sich einfacher heraus als gedacht: Bereits nach einem Monat gaben die Mineure ihr angemietetes Schneidrad zurück. Im Frühjahr 2019 erstellten die Spezialisten auch noch die sieben Kontrolldrainage-Schlitze in der zweiten Tunnelröhre. Mithilfe des angemieteten Schneidrades wurden die Arbeiten präzise und wirtschaftlich ausgeführt, wie der Maschinenmeister Peter Göbel bestätigt: „Mit einer herkömmlichen Querschneidkopffräse hätten wir deutlich mehr Material abgetragen als notwendig. Durch den Einsatz des Schneidrades haben wir nur genauso viel Material herausgebrochen wie gefordert – ein klarer monetärer Vorteil, denn mehr bekommen wir nicht bezahlt. Zudem haben wir beim Abtransport und Entsorgen des Ausbruchmaterials sowie beim Wiederverfüllen der Schlitze mit Spritzbeton wiederum Geld gespart. Der Verschleiß an den Fräsmeißeln des Schneidrades hielt sich dabei erfreulicherweise in Grenzen.“
