Stadtvilla Róheim, Budapest
Integriertes Layher-System macht den Unterschied
Die Budapester Stadtvilla Róheim wurde um 1900 erbaut und ist nun – rund 120 Jahre später – ein Renovierungsfall. Vor allem das Dach der Villa wurde über die Jahre hinweg in Mitleidenschaft gezogen.
Die Arbeiten an dem denkmalgeschützten Bauwerk erforderten die Kompletteinrüstung des Gebäudes, inklusive einem temporären Wetterschutzdach mit 33 Metern Länge und 28 Metern Spannweite. In enger Zusammenarbeit mit Layher Anwendungsingenieuren suchten die Gerüstbauer vor Ort eine Lösung, die einerseits optimale Voraussetzungen für die Sanierungsarbeiten bot und gleichzeitig wirtschaftlich in der Umsetzung war.
Projektsicherheit dank digitaler Planung

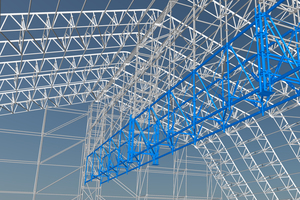

Eine gute Vorplanung ist für den ganzheitlichen Erfolg eines solchen Projekts unerlässlich. Die Digitalisierung von gerüstspezifischen Prozessen mithilfe von Scaffolding Information Modeling bietet hierbei neue Möglichkeiten und wurde bei diesem Projekt sinnvoll genutzt: Mit dem Software-Modul Layplan CAD – Teil der integrierten Softwarelösung Layplan Suite – war es möglich, die komplexe Gerüstkonstruktion detailgenau und präzise im Voraus zu planen. Die Größe des Wetterschutzdaches und die hohen Wind- und Schneelasten machten bei diesem Projekt beispielsweise eine Mittelunterstützung erforderlich, die durch das Dachgebälk des historischen Gebäudes geführt werden sollte. Im Rahmen der 3D-Planung konnten die Layher Anwendungsingenieure mögliche Kollisionen schon im Vorfeld verhindern. Dies sorgte für eine schnelle und sichere Montage sowie einen reibungslosen Projektablauf. Die Echtzeit-Materialliste aus dem Layplan Materialmanager erleichterte die Logistikplanung zudem erheblich.
Für jede Anforderung die richtige Lösung
Für eine effiziente Montage wählten die Anwendungsingenieure bei diesem Projekt eine Kombination aus den beiden Layher Systemen Blitz und Allround. Das Gerüst an den langgestreckten Traufseiten sollte gleichzeitig als Arbeitsgerüst und als Stützgerüst für das Wetterschutzdach dienen. Im Hinblick auf Aufbauschnelligkeit kam hier das Blitz Gerüst zum Einsatz. Die wenigen und leichten Bauteile, die schraubenlose Verbindungstechnik sowie die logisch-sichere Aufbaufolge mit schnellem lotrechten Aufbau machen das Rahmensystem zur wirtschaftlichen Lösung für Arbeits- und Schutzgerüste. An den Giebelseiten mit stark gegliederter Architektur punktete das AllroundGerüst: Durch die verschiedenen Standardlängen waren Geometrieanpassungen einfach möglich. Mit passenden Ausbauteilen wie dem hochtragfähigen Allround Fachwerkträger ließ sich außerdem die in Längsrichtung notwendige Mittelunterstützung für das Wetterschutzdach mit 33 Metern Länge und einer Spannweite von 28 Metern schnell mit Serienbauteilen realisieren.
Eine Krone aus Kederdach XL
Wortwörtlich die Krone des Projekts bildete das Wetterschutzdach aus Kederdach XL. Dieses sollte nicht nur das Baudenkmal vor Witterungseinflüssen schützen, sondern auch ein witterungsunabhängiges Arbeiten ermöglichen – ein wichtiger Punkt zur Steigerung der Baustelleneffizienz. Angesichts seiner hohen Flexibilität bei der Dachform entschieden sich die Anwendungsingenieure für das Kederdach XL. Mit der Systemlösung ließ sich das Wetterschutzdach als Tonnendach ausbilden und damit genau an die Dachform anpassen. Die leichten Aluminiumbauteile der Systemlösung und die integrierten Kederschienen gewährleisteten außerdem eine schnelle Montage.
Intelligente Kombination
Dem Schutz der Villa Róheim mit ihren kunstvollen Skulpturen, beeindruckenden Kassettendecken und Balustraden galt die oberste Priorität dieses Projekts. Durch die Installation eines Wetterschutzdaches konnte diese Aufgabe sicher und zugleich wirtschaftlich erfüllt werden. Die mittels 3D-Planung entworfene Konstruktion aus den Layher Systemen Blitz und Allround inklusive passender Ausbauteile wie dem Allround Fachwerkträger sowie dem Kederdach XL als Witterungsschutz stellte eine praxisorientierte Lösung dar, um den gestellten Anforderungen gerecht zu werden und allen Beteiligten einen reibungslosen Projektablauf zu ermöglichen.
Wilhelm Layher GmbH & Co KG
www.layher.com
Um Kunden beim Schritt in ihre digitale Zukunft zu unterstützen, hat Layher mit Scaffolding Information Modeling (SIM) ein auf 3D-Modellen basierendes Konzept zur Digitalisierung von gerüstspezifischen Prozessen entwickelt. Layher SIM ist speziell auf temporäre Gerüstkonstruktionen zugeschnitten und umfasst alle wesentlichen Faktoren des Gerüstbaus – von der Planung über die Logistik bis zur Ausführung – also Montage, Abnahme, Nutzung, Umbau und Demontage. Basis ist die integrierte Softwarelösung LayPLAN SUITE: ein leistungsstarkes und zugleich flexibles Werkzeug mit verschiedenen Modulen – je nach Bedarf des Unternehmens. Neben einem wichtigen Wettbewerbsvorsprung bei der Auftragsakquise bietet die Digitalisierung von gerüstspezifischen Prozessen auch unternehmerisch entscheidende Vorteile. Gerüstbauer profitieren von einer hohen Planungssicherheit, Kostenkontrolle, einem verbesserten Materialmanagement und vor allem von einer termingerechten Projektdurchführung dank effizienter und ungestörter Bauabläufe. Verzögerungen und Mehrkosten infolge einer unzureichenden Planung entfallen.
