Versatzlos verdreht

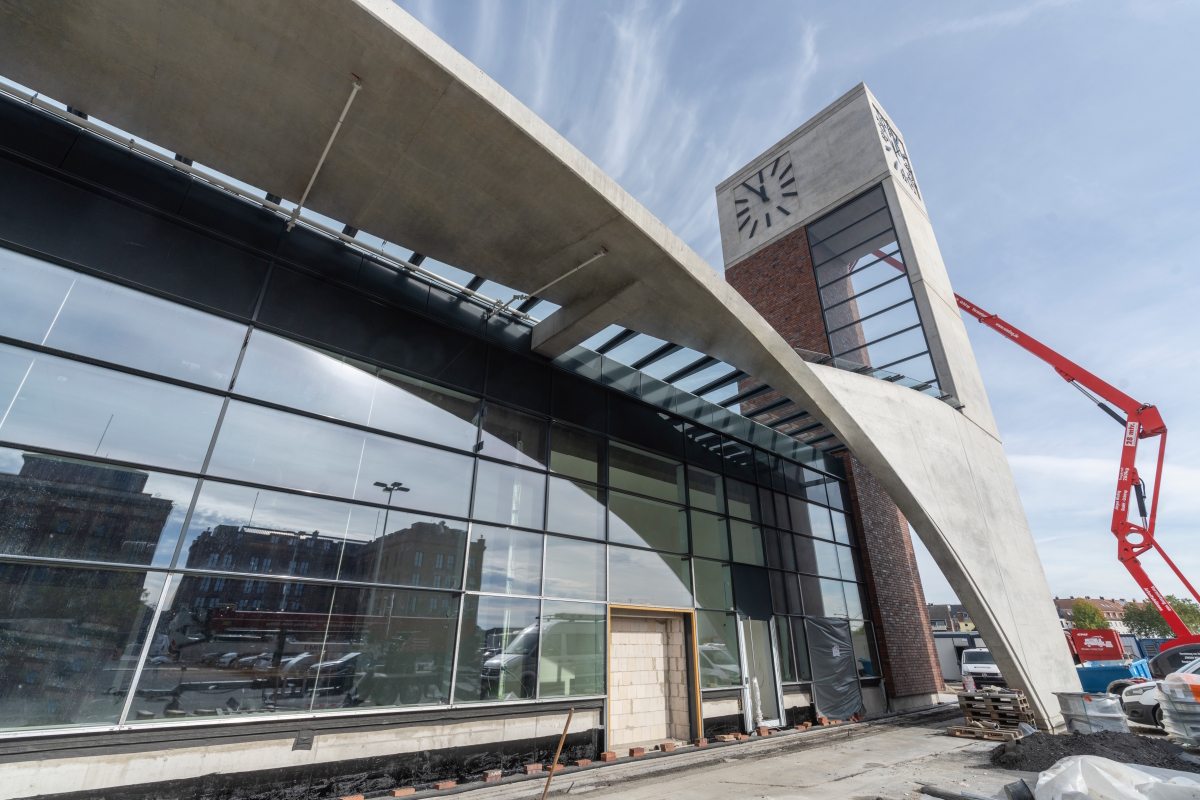

Versatzlos verdreht: Aus der Wand des Uhrenturms wird das Vordach des Hafenmarkt Münster
© Doka

Im Stadthafen von Münster ist mit dem Hafenmarkt ein nutzungsgemischter Standort aus Nahversorgern, Gastronomie, Dienstleistern, Praxen, Kitas, Wohnungen und einer Quartiersgarage entstanden. Herzstück des Areals ist ein Edeka-Markt mit integriertem Markthallenkonzept. Das komplexeste und zeitaufwändigste Betonbauteil des Hafenmarktes ist der so genannte „Twist“, ein Flugdach in ca. 9 Meter Höhe, das um 90 Grad verwunden in die südliche Wand des Uhrenturmes übergeht – oder andersrum, je nachdem, von welcher Seite man es betrachtet. Für den störungsfreien Wasserablauf sorgt eine in den Beton integrierte Regenrinne
© Doka

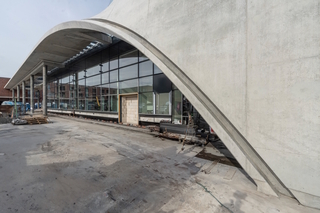

Für den störungsfreien Wasserablauf sorgt eine in den Beton integrierte Regenrinne

© Doka

VR für mehr Durchsicht

Für die Schalungsplanung und -ausführung wandte sich die bauausführende Köster GmbH an Doka. Die Doka-Techniker erstellten zur besseren Visualisierung ein 3D-Modell, das per VR begangen werden konnte. So erhielt die Baumannschaft ein eindrucksvolles Bild der tatsächlichen Bauteilgröße und -geometrie. Zudem wurde der Bauleitung so auch klarer, wie filigran das Bauteil im frei schwebenden Zustand wäre – und entschied sich dafür, entgegen des ursprünglichen Plans, zuerst den Supermarkt und dann den „Twist“ zu bauen. Für den „Twist“ baute Doka Sonderschalungskästen, die mit Staxo 100-Türmen unterstellt wurden
© Doka

Dies erwies sich am Ende als eine enorme Zeit- und Kostenersparnis, etwa weil man sich ein zweites Traggerüst zur Bauteilsicherung sparte, oder man mit dem Bau des Supermarktes beginnen konnte, während parallel die Schalungsplanung für den „Twist“ weiterging. In Summe erfolgte die Planung vollständig 3D-gestützt und wurde Köster neben den Schalungsplänen als AR-Modell zur Verfügung gestellt.

Vom Bild zum Beton

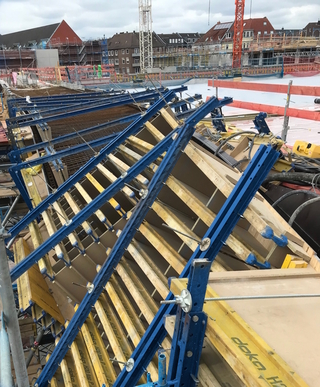

Die digitale Visualisierung half also immens, die Ausmaße des Betonteils zu erfassen und die Bauabläufe zu optimieren. Doch auch in der Umsetzung ließen sich Köster und Doka einiges einfallen, um den architektonischen und optischen Anforderungen (SB3) gerecht zu werden. So mussten ein Teil des insgesamt 40 Meter langen Flugdachs sowie die 90°-Verdrehung zwar in Segmenten betoniert werden, es sollte aber nicht danach aussehen. Deckel drauf: H20-Träger und Mehrzweckriegel sorgen für Stabilität auf der Schließseite der gefächerten
Sonderschalung
© Doka

„Das hieß kein Versatz zwischen den Übergängen, und das ist bei diesen Gegebenheiten eine Kunst, die Absätze so hinzubekommen, dass es hinterher wie aus einem Guss aussieht“, erklärt André Richter, Projektleiter bei Köster und mit verantwortlich für die tadellose Ausführung. „Außerdem gab es noch die Frage, wie das Regenwasser optimal abfließen sollte. Eine Edelstahlkante hätte optisch gestört. Also haben wir uns für eine im Beton eingelassene Regenrinne entschieden.“ Die Schalungskonstruktion bestand aus sich neigenden, speziell angefertigten Schalungselementen auf Spindelgespärre, die mit Staxo 100-Türmen unterstellt waren. Die Planung der Schalungselemente wurde durch das Team Montageplanung von Doka unterstützt. So konnten Flächenabwicklungen der Schalhaut erstellt werden, die den Schalhautzuschnitt der verwundenen Oberflächen inklusive der Ankerbohrungen per CNC ermöglichten.

Mit dem Ergebnis seien sowohl die Baufirma als auch der Bauherr höchst zufrieden, besonders die dreidimensional gekrümmte Betonfläche als optisches Highlight sei sehr gelungen. Im Februar dieses Jahres feierte der Hafenmarkt Münster schließlich seine lang erwartete Eröffnung.

Doka Deutschland GmbH
