Wirtschaftliche und sichere Traggerüstlösung bei AutobahnbrückenbauDie richtige Systemlösung: Mit dem neuen Aluminium-Träger TwixBeam von Layher ließen sich die Vorteile des Allround Traggerüsts TG 60 wie ein materialsparendes Raster sowie ein kranunabhängiger Auf- und Abbau voll ausspielen.

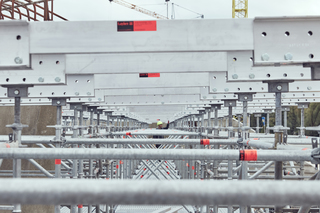

Mit der Kombination aus Allround Traggerüst TG 60 und TwixBeam als Systemjochträger war nicht nur ein effizientes und materialsparendes Traggerüstraster möglich, sondern auch Anpassungen an Baustellenanforderungen mit Serienbauteilen.
© Layher

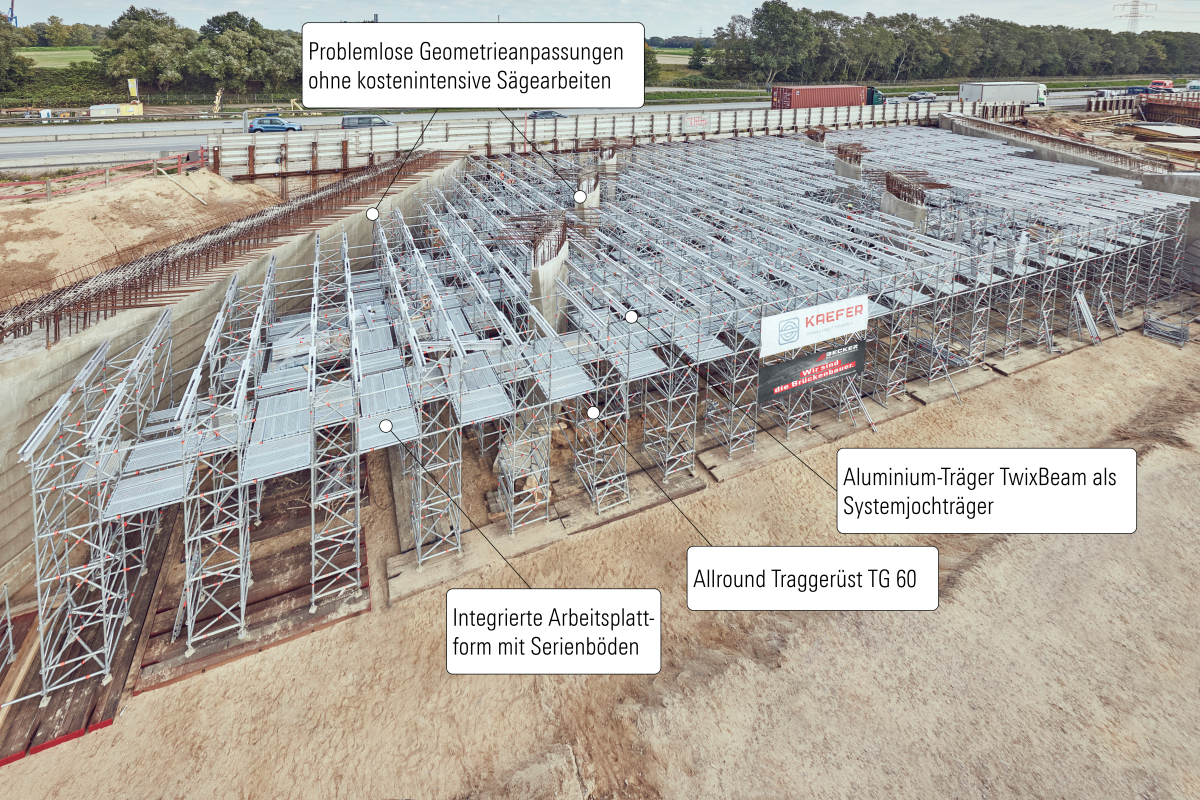

Südlich der Elbe entsteht mit der A26 eine leistungsfähige West-Ost-Verbindung, die den Verkehr auf der notorisch überlasteten B73 reduzieren wird. Da die neue A26 bei Hamburg-Moorburg unter der A7 durchlaufen soll, baut die Becker GmbH & Co. KG aus Meppen derzeit die dafür notwendige Überführung. Für die Schalungsarbeiten in rund sechs Metern Höhe musste ein circa 60 Meter langes und 25 Meter breites Traggerüst in Form eines Parallelogramms errichtet werden. Hierbei war nicht nur eine zuverlässige Lastableitung sowie eine schnelle und damit termingerechte Montage gefragt, sondern es wurde auch ein großer Fokus auf Sicherheit im Rahmen der Schalungsarbeiten gelegt. Mit diesem hohen Anspruch wandte sich das Bauunternehmen an den Systemgerüstspezialisten Layher.

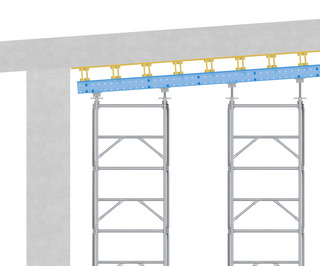

Hohe Flexibilität: Der Aluminium-Träger TwixBeam besitzt verschiedene Ausbauteile wie einen Einschubträger – ideal zum Bau von Durchlaufträgern – und eine gelenkige Spindel. Damit konnte die Deckenschalung einfach an die Neigung des Brückenüberbaus von über 2 Prozent angeglichen werden – ohne speziell zugeschnittene Ausgleichskeile.
© Layher
Schnell. Flexibel. Sicher. Das Allround Traggerüst TG 60
Im Integrierten Layher System steht mit dem Allround Traggerüst TG 60 eine sichere und wirtschaftliche Produktlösung für Schalungsunterstützungen bereit. Das bewährte System besitzt eine hohe Stieltragfähigkeit, bietet integrierte Sicherheit bei Montage und Nutzung und ist schnell und flexibel bei Auf- und Abbau.
Dazu trägt gerade der modulare Aufbau bei: Im Gegensatz zu Traggerüsttürmen mit fixem Grundriss basiert das TG 60 auf Traggerüsttürmen, deren Feldlängen sich variabel an die Lastvorgaben und die Bauwerksgeometrie anpassen – beispielsweise zur Integration der Brückenpfeiler. Weniger Material heißt zeitsparende Montage und effizientere Logistik. Durch die Kombinationsmöglichkeit mit dem Allround-Baukasten lassen sich darüber hinaus problemlos sichere Arbeitsebenen unterhalb der Schalung integrieren. Dies erlaubt den Bau von kombinierten Trag- und Arbeitsgerüsten aus einem System.
© Layher
Logische Ergänzung: Aluminium-Träger TwixBeam als Systemjochträger
Dank des neuen Ergänzungsbauteils TwixBeam ist das TG 60 jetzt noch schlagkräftiger. Denn durch die deutlich höhere Tragfähigkeit verglichen mit herkömmlichen H20-Jochträgern konnten zum einen höhere Lasten ins Gerüst eingeleitet und die Stieltragfähigkeit des TG 60 von bis zu 6 Tonnen maximal ausgeschöpft werden. Das Ergebnis sind gestreckte Feldlängen und damit weniger Materialbedarf, zeitsparende Montage und effizientere Logistik. Im Vergleich zu schweren und unhandlichen Stahlträgern erleichtert der leichte und zerlegbare Träger aus Aluminium dagegen das Ausschalen per Hand.
Intelligente TwixBeam-Ausbauteile wie der Einschubträger zur Realisierung von Durchlaufträgern gewährleisteten zudem eine hohe Flexibilität. Durch die gelenkige Spindel war es hier möglich, die Deckenschalung ohne speziell zugeschnittene Ausgleichskeile an die Neigung des Brückenüberbaus von über 2 Prozent anzugleichen. Durch die teleskopierbaren Aluminium-Träger ließen sich Geometrieanpassungen im Randbereich und bei den Brückenpfeilern darüber hinaus ebenso im System umsetzen. Kostenintensive Sägearbeiten entfielen ebenfalls.
Drei Fragen an Konrad Böhnke, Vertriebsleiter Bau bei der Wilhelm Layher GmbH & Co KG:
© Layher
„Die perfekte Kombi für Traggerüste“
THIS: Welche Rolle spielte Layher beim Bau der Autobahnbrücke A7/A26?
Konrad Böhnke: Damit unsere Kunden Projekte erfolgreich umsetzen können, benötigen sie einerseits die richtige Systemlösung und andererseits ein hohes Maß an Unterstützung. Wir bieten beides. Mit der Kombination aus Allround Traggerüst TG 60 und TwixBeam konnte die geforderte Schalungsunterstützung material- und zeitsparend errichtet werden. Und unser Team aus Technik und Vertrieb hat zudem das komplette Projekt begleitet: von der detaillierten Vorplanung in 3D über die Vermittlung eines professionellen Gerüstbauunternehmens bis hin zur Unterstützung vor Ort.
THIS: Wo liegen die Vorteile des TG 60 für solche Einsätze?
Konrad Böhnke: Bei diesem komplexen Projekt sollte das Traggerüst einerseits die hohen Lasten zuverlässig abtragen und andererseits wirtschaftlich in der Montage und Demontage sein. Neben ebenso leichten wie tragfähigen Einzelteilen und der schraubenlosen Verbindungstechnik liegt beim TG 60 ein wesentlicher Vorteil in seinem modularen Aufbau: Die Feldlängen der Traggerüsttürme lassen sich je nach Lasteinleitung flexibel strecken. So sind weniger Traggerüsttürme aufzubauen, was sich nicht nur auf die Logistik, sondern auch auf die Aufbauschnelligkeit positiv auswirkt.
THIS: Welche positiven Effekte hatte der TwixBeam als Systemjochträger?
Konrad Böhnke: Den Vorteil variabler Feldlängen können unsere Kunden nur mit dem richtigen Jochträger voll ausspielen. Das geht mit dem TwixBeam, da er eine hohe Tragfähigkeit und ein leichtes Bauteilgewicht vereint. Damit sind das TG 60 und der TwixBeam als Systemjochträger die perfekte Kombi für Traggerüste.
Ausgezeichnet: TwixBeam ist Innovation des Jahres
Der Aluminium-Träger TwixBeam von Layher überzeugt die Branche: Nach dem großen Interesse und positivem Feedback von Kunden und Interessenten anlässlich der Vorstellung auf der bauma sowie ersten erfolgreichen Praxistests wurde die Neuheit auf dem Ball des britischen Gerüst- und Höhenzugangsverbands „National Access and Scaffolding Confederation“ (NASC) kürzlich vor mehr als 700 Gästen als „Innovation des Jahres“ ausgezeichnet.
