Klettern und sichern mit dem Klettersystem 240
Flexible Anpassung an Bauwerksgeometrie
Flexible Klettersysteme wie die Kletterkonsole 240 von Paschal passen sich besonderen Bausituationen an. Durch Kombination mit allen Paschal-Schalungssystemen können größere Schalungseinheiten zeitsparend und effizient ausgeführt werden.

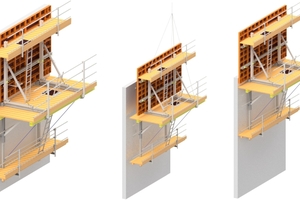

Spezielle Bauwerksgeometrien erfordern flexible Schalungslösungen, die mit Effizienz und Wirtschaftlichkeit die Schalungsvorhaben unterstützen und gewährleisten. Die Klettersysteme von Paschal bieten hierfür ausgereifte Lösungen an – etwa mit dem Klettersystem 240. Das Klettersystem 240 und dessen Verankerung bilden das Tragsystem für Schalungen und Bühnen beim Einsatz als Kletterschalung. Dies ist besonders dann von Vorteil, wenn Bauwerke in mehreren Takten nach oben erstellt werden sollen.
Aufbau und Flexibilität

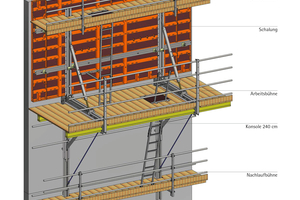

Eine Klettereinheit besteht dabei aus der Kletterbühne (Konsolen und Belag), der Schalung sowie Betonier- und Nachlaufgerüst. Umgesetzt mit nur einem Kranspiel, lassen sich Arbeitsabläufe so effizient und zeitsparend optimieren. Zum Einsatz als Kletterbühne auf der Baustelle werden in der Regel zwei Kletterkonsolen 240 cm mit einem Belag als Arbeitsbühne zusammengebaut. Darauf wird dann die Schalung montiert. Oberhalb der Arbeitsbühne wird eine Betonierbühne für das Einbringen und Verdichten des Betons vorgesehen, nach unten dient die Nachlaufbühne zur Demontage der Anker des vorigen Betonierabschnitts. Durch diese Arbeitsräume vor und hinter der Schalung wird ein hohes Maß an Arbeitssicherheit erreicht.
Die Längen der einzelnen Bühnen werden entsprechend der Bauwerksgeometrie und der auftretenden Lasten bestimmt. Eine Anpassung an geneigte Wände ist bis zu +/- 15 Grad möglich.
Tragfähigkeit und Lebensdauer
Die Standardbühne bietet einen Arbeitsraum von 2,40 Meter zwischen der Schalung und dem Seitenschutzgeländer. Bei zurückgefahrener Schalung bleiben 70 Zentimeter Platz für den Einbau von Bewehrung oder Aussparungskästen. Die zulässige Belastung beträgt 3,0 kN/m2 für die Arbeitsbühne im Bereich zwischen der Schalung und dem Seitenschutzgeländer bzw. 4,5 kN/m2 zwischen der Schalung und der Bauteilkante. Für die Betonierbühne sind 1,5 kN/m2 zulässig, für die Nachlaufbühne 1,0 kN/m2.
Durch Feuerverzinkung als Oberflächenschutz erhalten die Paschal Klettersysteme eine lange Lebensdauer und Funktionsfähigkeit. Zudem kommt es durch den modularen Aufbau zu einem geringen Transportvolumen. Für die Lagerung oder den Transport können alle Systemteile als Einzelteile platzsparend gestapelt werden.
Paschal-Werk G. Maier GmbH
www.paschal.com
