Damit niemand im Regen steht

Diese Variante des D-Raintank 3000-Systems eignet sich – etwa mit Blick auf eine spätere Entnahme und Nutzung – für eine dauerhafte Speicherung, aber auch für eine zeitweise Speicherung und gedrosselte Abführung von Niederschlägen. Die in Kassel von der Wimmelbücker Tiefbau GmbH & Co. KG eingebauten Elemente haben ein Fassungsvermögen von jeweils rund 50.000 Litern.

Nach über 40 Jahren am Standort Grüner Weg soll die Agentur demnächst an die Lewinskistraße umziehen. Die Baumaßnahmen für den künftigen Standort laufen derzeit bereits auf Hochtouren. Auf 11.000 Quadratmeter Grundfläche entstehen 10.500 Quadratmeter Bürofläche, verteilt auf das Erdgeschoss und vier weitere Etagen. Der architektonische Entwurf ist zeitlos schlicht angelegt und orientiert sich damit an dem nebenan liegenden ebenfalls neu errichteten Jobcenter, mit dem die Agentur eng zusammenarbeitet. Insbesondere vor dem Hintergrund zunehmend auftretender Starkregenereignisse spielt heutzutage ein nachhaltiges Regenwassermanagement bei Bauplanungen eine bedeutende Rolle. Denn große Niederschlagsmengen, die in kurzer Zeit anfallen, führen vielerorts zu einer Überlastung der Entwässerungssysteme – Überschwemmungen und vollgelaufene Keller sind die Folge. Damit genau das im Umfeld des Neubaus der Agentur für Arbeit in Kassel nicht passiert, entwickelten die Baupartner ein zukunftsfähiges Konzept für einen vorausschauenden Umgang mit dem Regenwasser.

Wirkungsvolles Regenrückhaltesystem

Dass der vorhandene Regenwassersammler in der Lewinskistraße nicht ausreichend dimensioniert ist, um große, von den versiegelten Flächen abfließende Wassermengen aufnehmen zu können, war den Beteiligten von vornherein klar. Daher erarbeitete der Planer und Architekt Dirk Lechthoff im engen Austausch mit Funke Kunststoffe ein Konzept für ein gedrosseltes Einleiten in den Sammler, welches den Bauherrn, vertreten durch Peter Kivelitz, überzeugte: Zum Einsatz kamen ein Funke Drosselschacht sowie sechs KS-Bluebox-Elemente.

Hohes Fassungsvolumen

KS-Bluebox besteht aus werkseitig kunststoffummantelten D-Raintank 3000-Elementen und eignet sich hervorragend für eine Rückhaltung von Regenwasser, wie Funke-Fachberater Dipl.-Ing. Martin Ritting bestätigt: „Die Elemente gibt es in unterschiedlichen Größen. Hier wurden mit jeweils zwölf Meter Länge, 2,40 Meter Breite und 1,80 Meter Höhe die größten Standardboxen bestellt. Jede besitzt ein Fassungsvolumen von rund 50.000 Litern.“ Dabei können beliebig viele Boxen miteinander verbunden werden – auch das ist ein großer Vorteil des Produkts: So ist für eine zuverlässige Rückhaltung großer Niederschlagsmengen bestens gesorgt. „Unbedingt erforderlich bei ihrer Nutzung ist eine Entlüftungsmöglichkeit, die werkseitig montiert ist und mit HS-Rohren DN/OD 160 vor Ort verlängert werden kann“, auch darauf weist Ritting hin. Je nach Belastung stehen als Entlüftungsmöglichkeit verschiedene Abdeckungen zur Verfügung. Die Stabilität der KS-Bluebox entspricht der des D-Raintank 3000: Bei einer Überdeckung von 40 Zentimeter Höhe ist eine Pkw-Befahrung möglich.

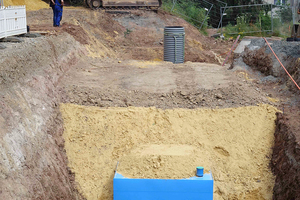

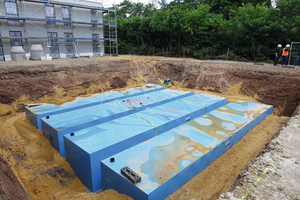

Auf dem Baugelände in Kassel wurden an zwei Einbaustellen vier beziehungsweise zwei KS-Bluebox-Elemente nebeneinandergesetzt. Bei Starkregen nehmen sie das nicht versickerte Wasser auf und leiten es über Kanalrohre in einen Betonschacht. Von hier aus gelangt es in den Funke Drosselschacht, der das Wasser sukzessive in den Sammler entlässt. „Der Schacht hat eine sogenannte dynamische Drosselung (Wirbeldrossel) mit innenliegendem Notüberlauf“, erläutert Planer Arved Langewitz, AD. engineering GmbH, und Vertretung von Wimmelbücker, der die Umsetzung optimiert hat. Der innenliegende Notüberlauf verhindert ein Versagen des Systems. Auch an möglicherweise im Wasser mitgeführte Teilchen, wie z.B. Blätter, ist gedacht: Unterhalb des Zulaufs und des Dosierelements befindet sich ein Absetzraum, der bei Bedarf ganz einfach gereinigt werden kann.

Unkompliziertes Handling

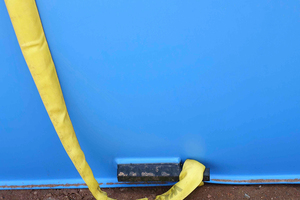

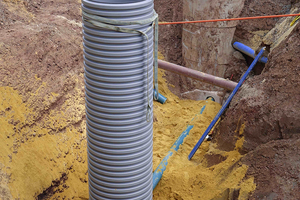

„Einfach“ ist auch das Stichwort für die Handhabung der KS-Bluebox-Elemente auf der Baustelle. Die Tanks wurden auf eine Kiesschicht bzw. Sauberkeitsschicht gesetzt und per Laser ausgerichtet. Nicht nur das vergleichsweise geringe Eigengewicht der sechs Elemente und des Funke Drosselschachtes sorgten dabei dafür, dass die ausführende Wimmelbücker Tiefbau GmbH & Co. KG den Einbau problemlos vornehmen konnte. Projektleiter Marco Blix ist auch von den durchdachten Details angetan: „Die Boxen werden mit integrierten Halterungen für die mitgelieferten Hebegurte ausgestattet. Auch der Drosselschacht kann auf Wunsch mit einem Umreifungshebegurt geliefert werden. Das erleichtert das Abladen vor Ort und die Montage ungemein.“ Polier Oliver Meier fügt hinzu: „Das Schachtrohr kann bei Bedarf auf der Baustelle in zehn Zentimeter-Schritten ohne Probleme abgelängt werden. Eine mitgelieferte begehbare Schutzplatte aus Holz ist während der Bauphase etwa als Absturzsicherung ebenfalls äußerst praktisch.“

Zu sehen sein wird demnach nichts von den unterirdischen Maßnahmen zum Schutz vor Überschwemmungen, wenn die Mitarbeiter der Agentur für Arbeit den neuen Standort beziehen. Indirekt davon profitieren werden sie dennoch: genau dann, wenn sie und die Kunden selbst bei Starkregen trockenen Fußes das Gebäude betreten können.

Funke Kunststoffe GmbH

www.funkegruppe.de
